Nhà cung cấp nổi bật của giàn giáo Ringlock

Nanjing EK Metalwork Co., Ltd. là nhà cung cấp hàng đầu các vật liệu giàn giáo Ringlock. Với sự kiểm soát chất lượng nghiêm ngặt, chúng tôi đã phục vụ hơn 100 khách hàng trên toàn thế giới trong hơn 10 năm, cung cấp các thành phần giàn giáo chất lượng cao cho các dự án từ dân cư, công nghiệp đến thương mại.

Có sẵn đầy đủ các bộ phận và phụ kiện liên quan với kích thước đầy đủ để đáp ứng nhu cầu của mọi dự án và ứng dụng. Các bộ phận của hệ giàn giáo Ringlock được thiết kế sẵn với các kết nối tích hợp cường độ cao giúp đơn giản hóa việc lắp ráp và giảm nhân công. Tất cả các bộ phận của hệ thống Ringlock đều được chế tạo theo tiêu chuẩn chất lượng cao bằng cách sử dụng thép cao cấp.

Bất kể các thành phần thông thường hay tùy chỉnh mà bạn đang tìm kiếm, bạn sẽ tìm thấy giải pháp tốt nhất cho nhu cầu của bạn.

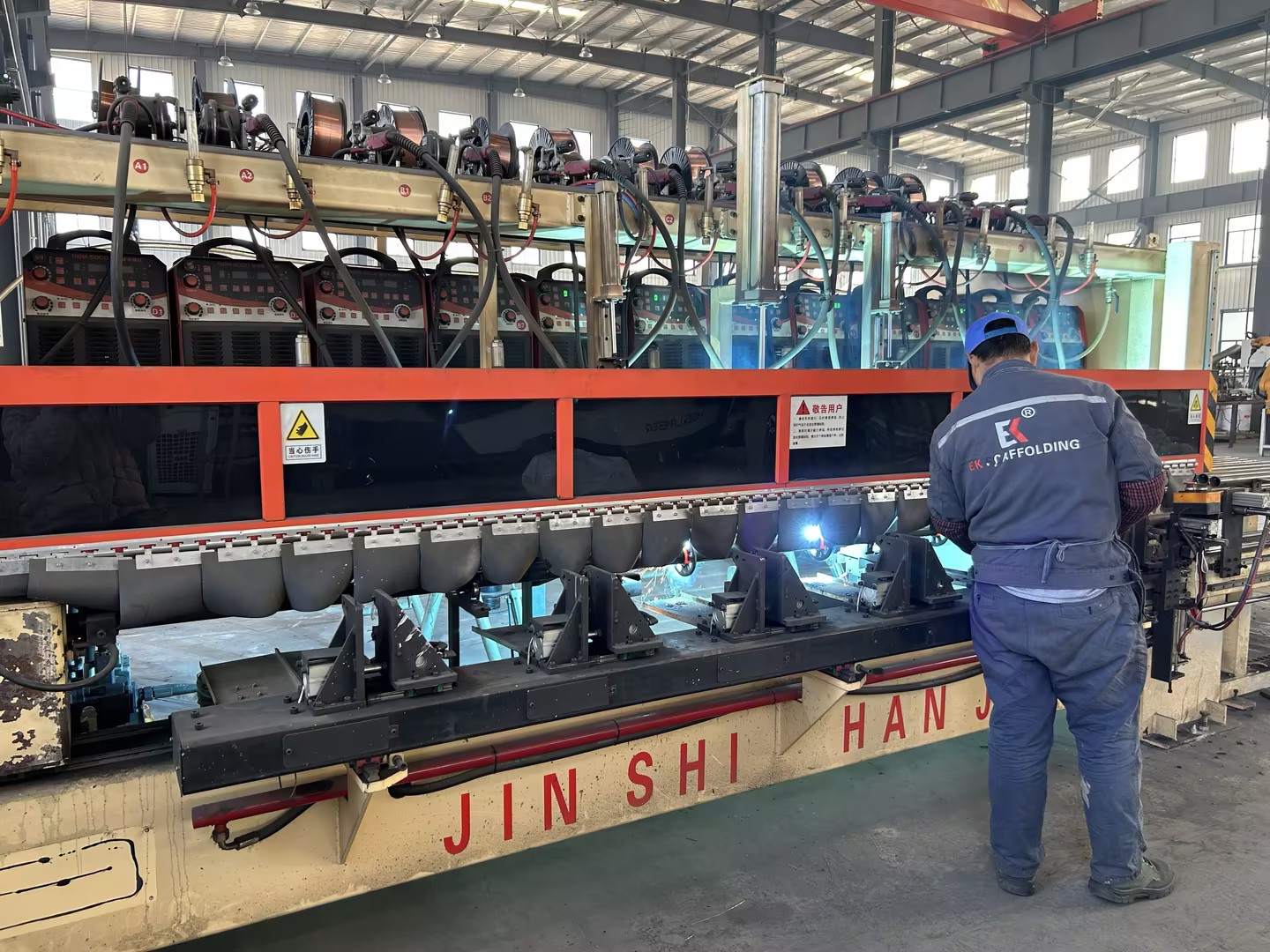

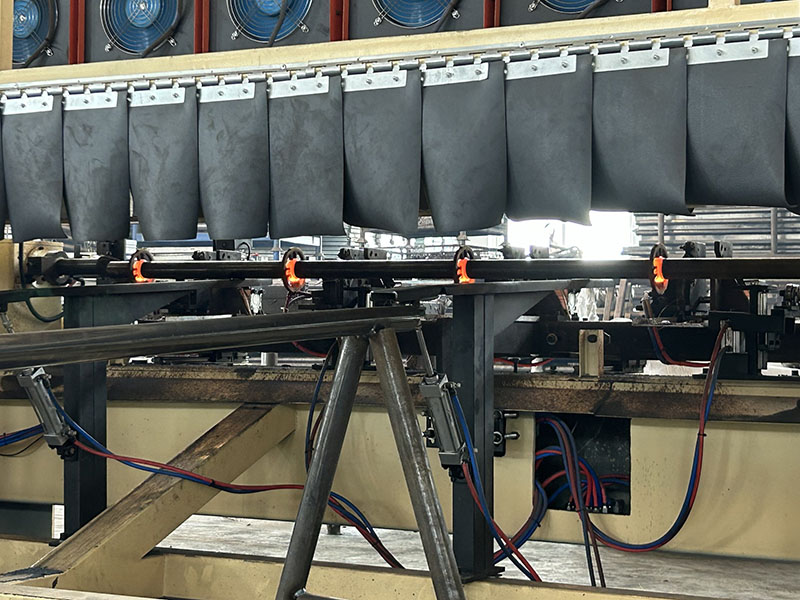

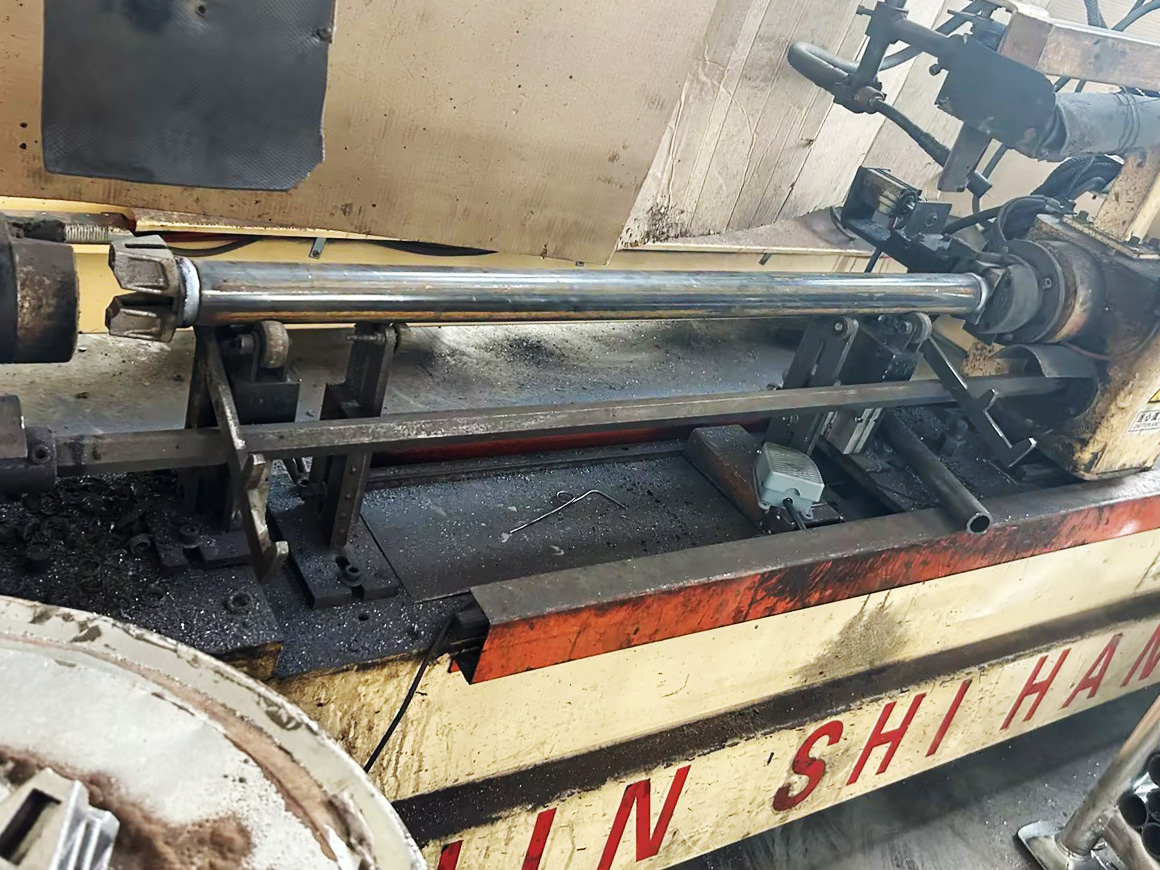

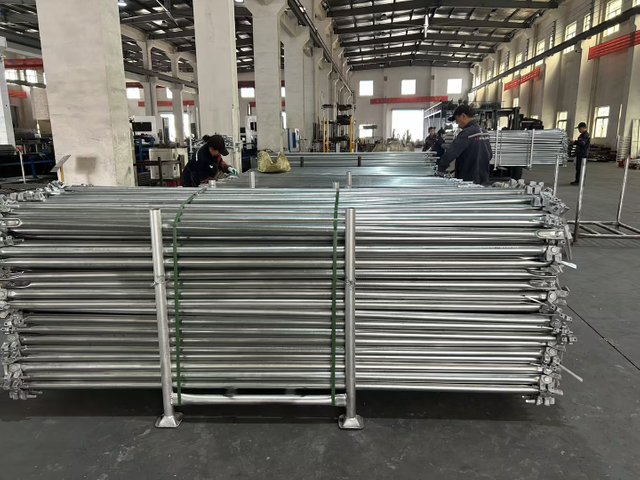

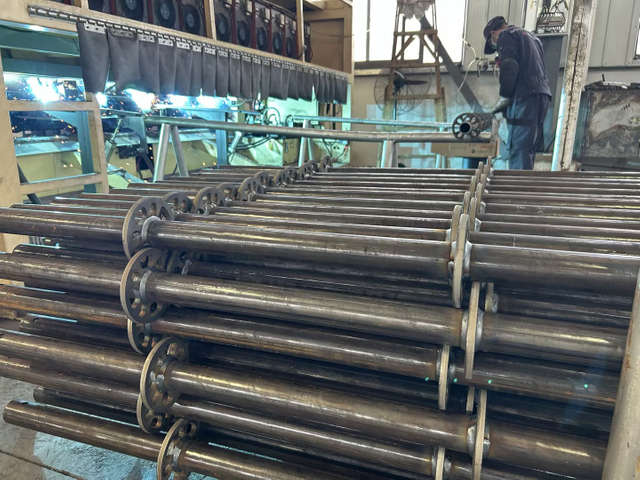

Hàn tự động của giàn giáo Ringlock

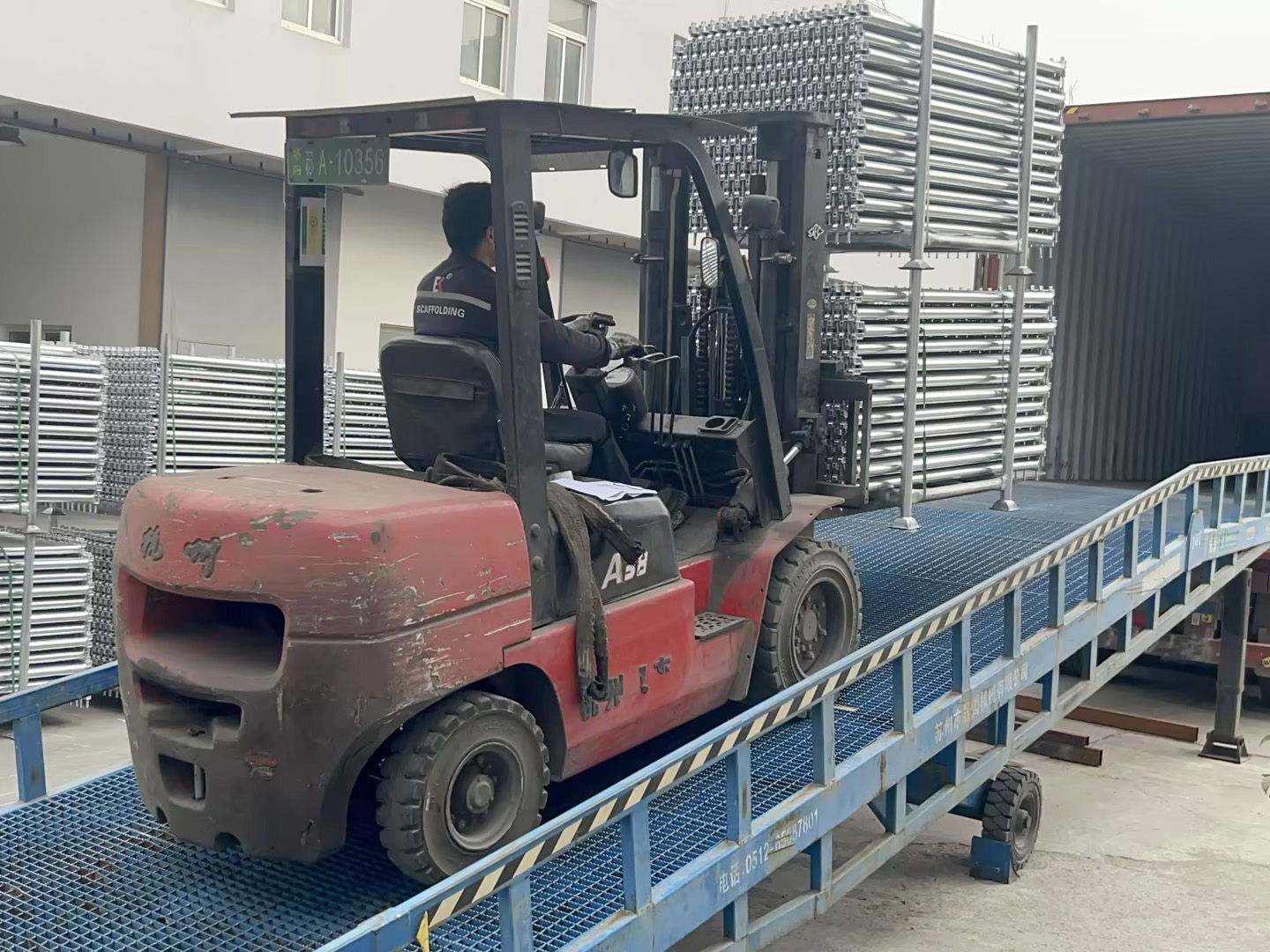

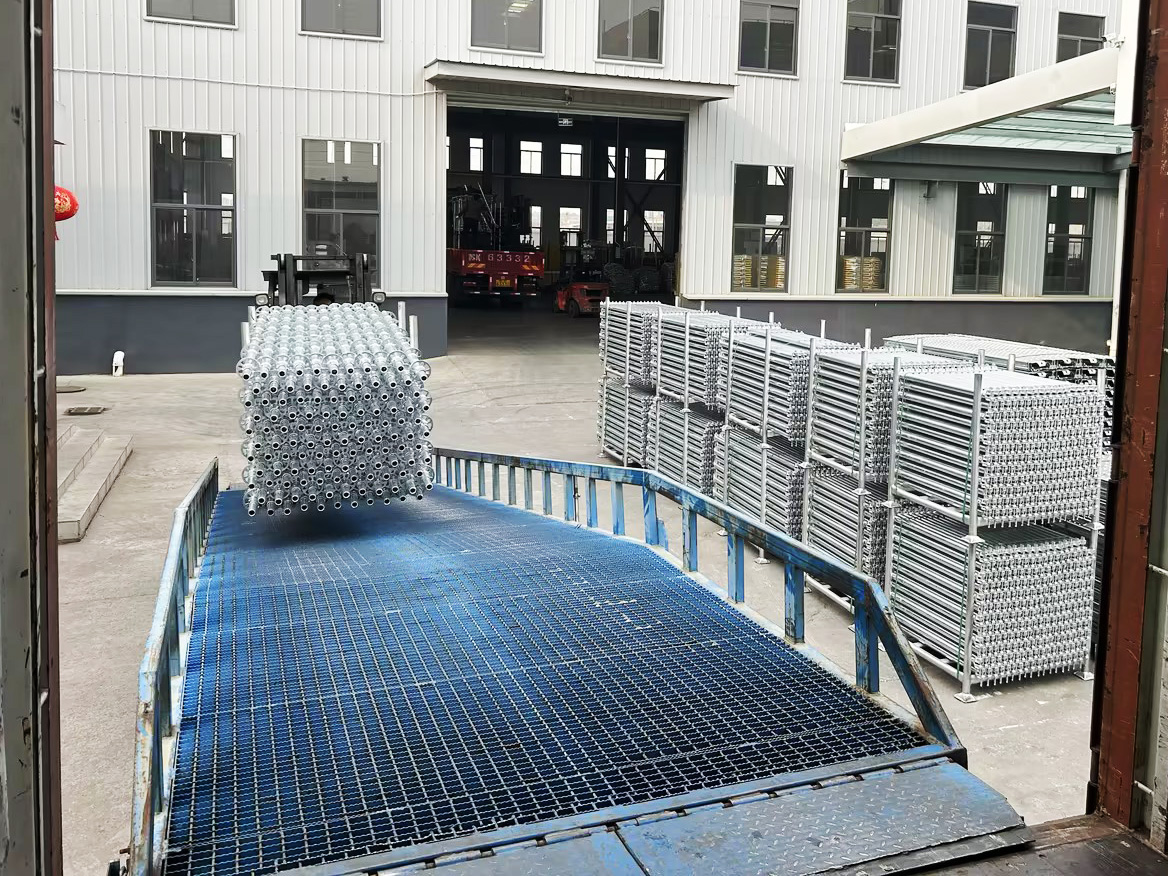

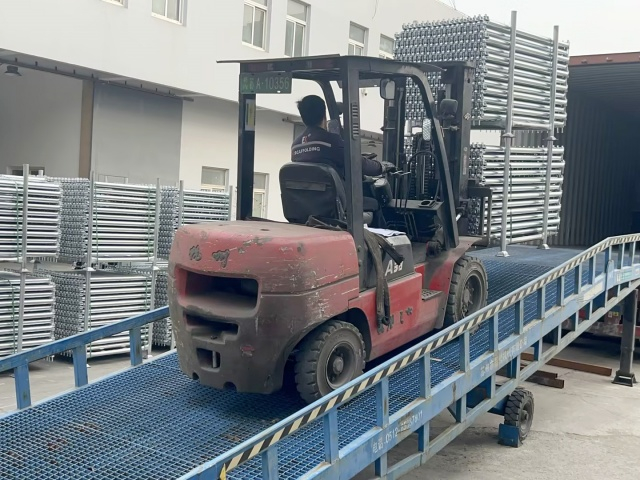

Cung cấp hệ thống Ringlock và các thành phần khác

Giàn giáo Ringlock là gì？

Hệ giàn giáo Ringlock là một trong những loại hệ thống giàn giáo phổ biến nhất trên thế giới hay còn gọi là Giàn giáo Ring Lock, Giàn giáo khóa đĩa hay Giàn giáo toàn vòng. Là một hệ thống giàn giáo mô-đun nên cực kỳ linh hoạt, tiết kiệm cao, sử dụng thuận tiện hơn và nhanh hơn.

Vật liệu & tiêu chuẩn giàn giáo Ringlock

Hệ thống giàn giáo Ringlock hoàn toàn tuân thủ các tiêu chuẩn an toàn giàn giáo khác nhau, bao gồm EN 12810, CSA, ANSI/OSHA và AS/NZS 1576.

Hệ thống giàn giáo Ringlock đã được áp dụng rộng rãi trên toàn cầu. Đây là hệ thống giàn giáo có độ an toàn cao, với hiệu suất an toàn đáp ứng hoặc vượt các tiêu chuẩn an toàn được công nhận rộng rãi như EN 12810, CSA, ANSI/OSHA và AS/NZS 1576.

Mục	Thông số kỹ thuật
Tiêu chuẩn áp dụng	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Lớp vật liệu	Q355B / S355JR (Tiêu chuẩn dọc) Q235B / S235JR (Sổ cái ngang / Niềng chéo)
Xử lý bề mặt	Mạ kẽm nhúng nóng (Tuân thủ ISO 1461)
Độ dày lớp phủ kẽm	Độ dày trung bình ≥ 80μm (hoặc tùy chỉnh theo yêu cầu)

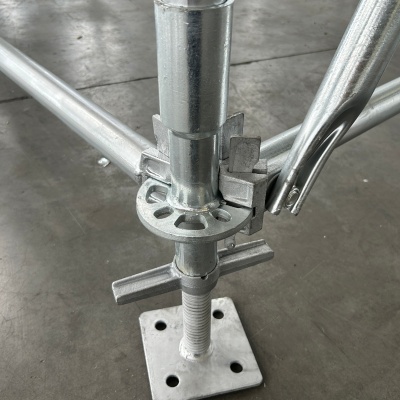

Những thành phần nào tạo nên giàn giáo Ringlock?

Cốt lõi của cấu trúc giàn giáo ringlock nằm ở các bộ phận riêng lẻ của nó. Nếu không có những bộ phận này thì hệ thống giàn giáo không thể được lắp ráp hay tạo hình. Mặc dù có rất nhiều bộ phận liên quan nhưng một số thành phần chính là hoàn toàn cần thiết; họ đảm bảo rằng toàn bộ cấu trúc đứng thẳng và chắc chắn trên mặt đất.
Rosettes: Chúng đóng vai trò là điểm kết nối liên kết các tiêu chuẩn (trụ dọc) với sổ cái (dầm ngang), được thiết kế để tăng cường độ ổn định của cấu trúc.
Sổ cái: Sổ cái là các dầm đỡ nằm ngang cung cấp các bề mặt chịu lực cần thiết cho việc lắp ráp và thi công giàn giáo.
Tiêu chuẩn: Tiêu chuẩn là thành phần cấu trúc cơ bản của hệ thống giàn giáo. Những trụ dọc này cung cấp cho giàn giáo chiều cao và độ bền kết cấu cần thiết.
Niềng chéo: Các thành viên hỗ trợ góc cạnh này được sử dụng để ngăn cấu trúc lắc lư, do đó đảm bảo sự ổn định tổng thể.
Vòng đệm đế: Vòng đệm đế đóng vai trò là điểm neo, đảm bảo giàn giáo đứng vững và cố định chắc chắn với mặt đất.

Kích chân đế : Kích chân đế có chức năng neo giữ, đảm bảo giàn giáo luôn ổn định, thẳng đứng và được cố định chắc chắn vào mặt đất.
Ván thép : Chúng tạo thành bề mặt sàn để công nhân bước đi. Chúng đóng vai trò là lối đi cho nhân viên di chuyển và làm việc trong giàn giáo, mang lại chỗ đứng vững chắc và đáng tin cậy.
Lan can: Rào chắn bảo vệ được bố trí dọc theo các cạnh của kết cấu, được thiết kế để ngăn nhân viên rơi khỏi hai bên và đảm bảo an toàn khi vận hành.
Toe Board: Các thành phần rào chắn có cấu hình thấp nằm ở chân đế, được thiết kế để ngăn các dụng cụ và vật liệu rơi ra khỏi giàn giáo.

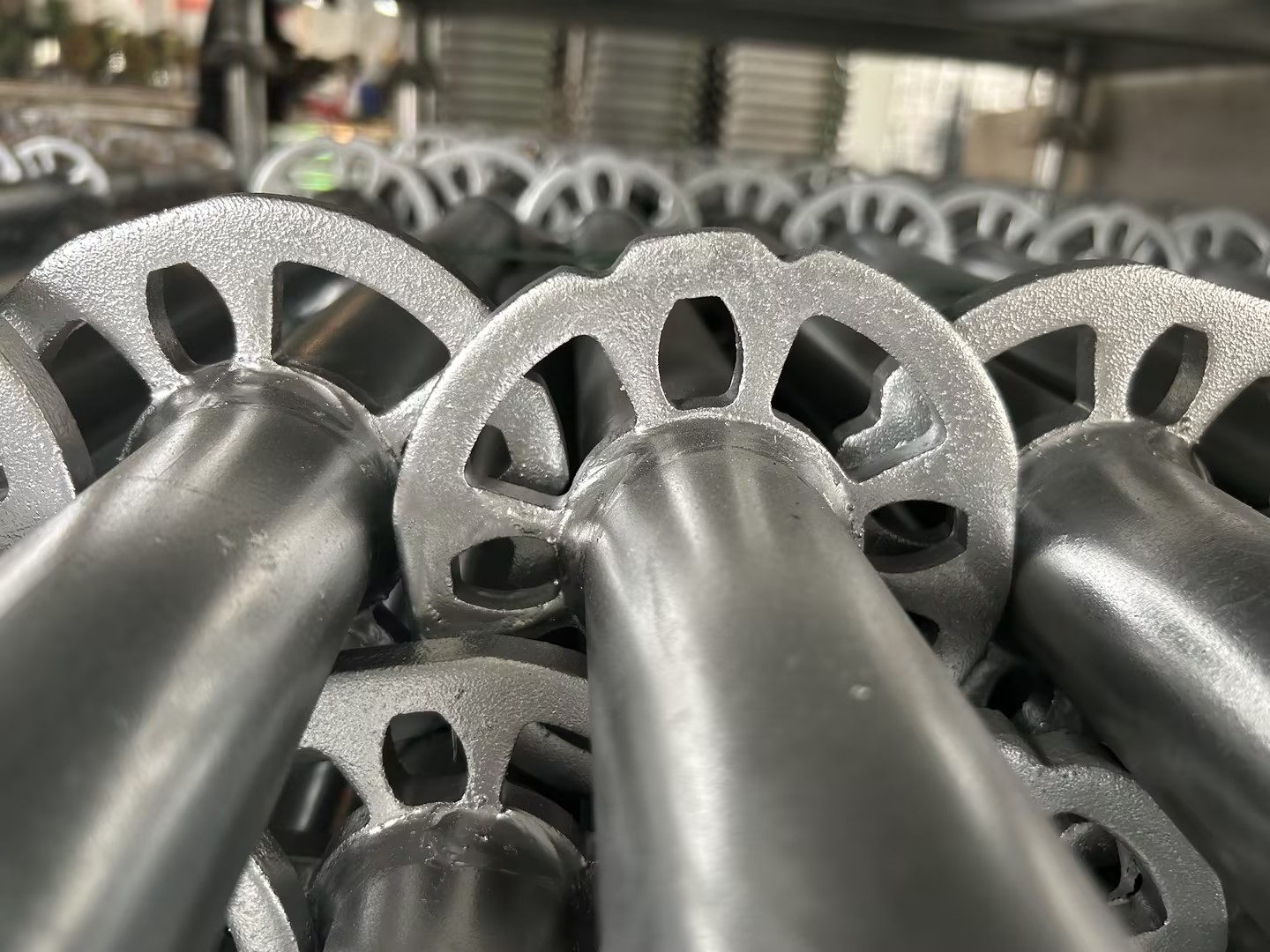

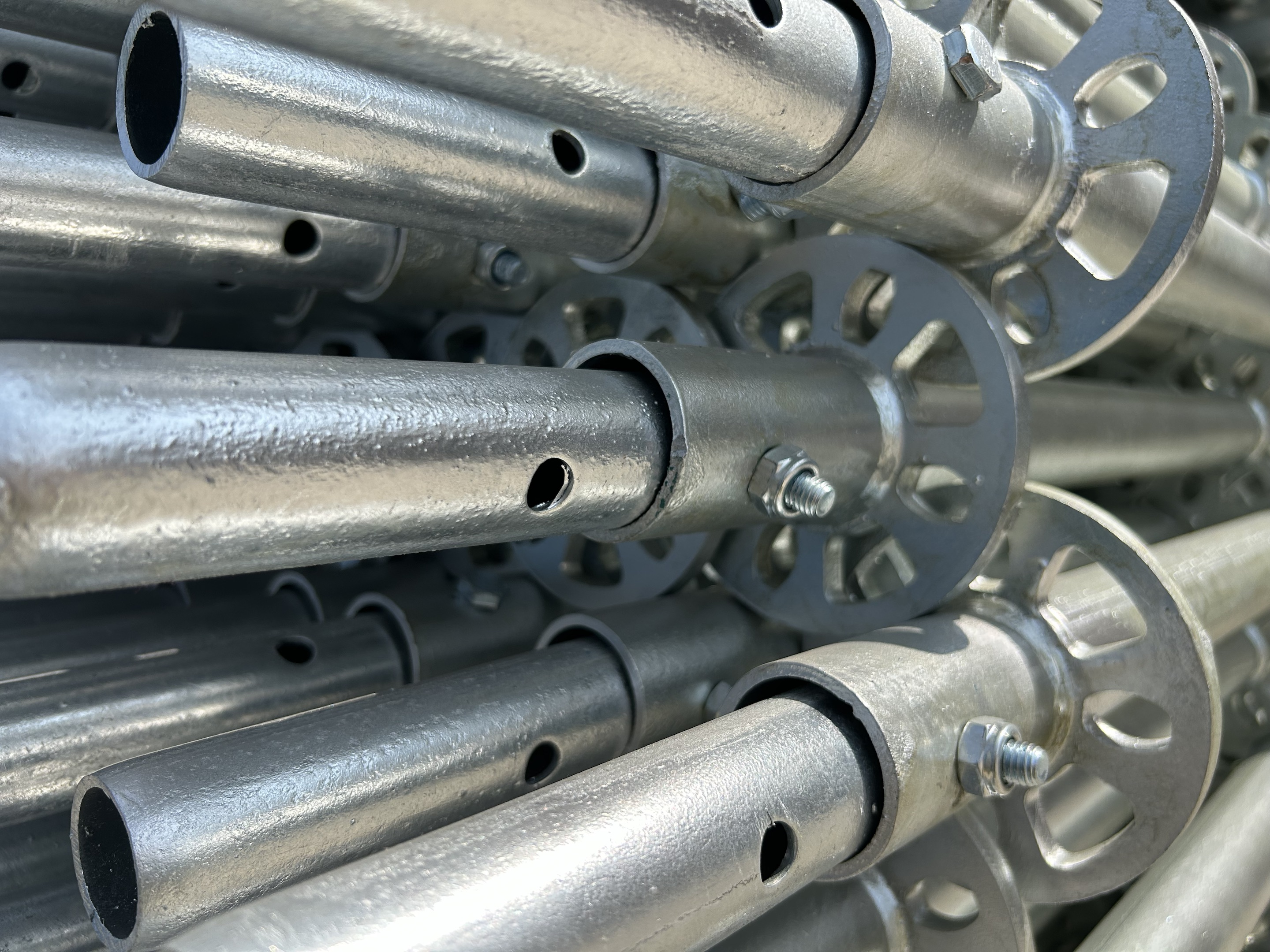

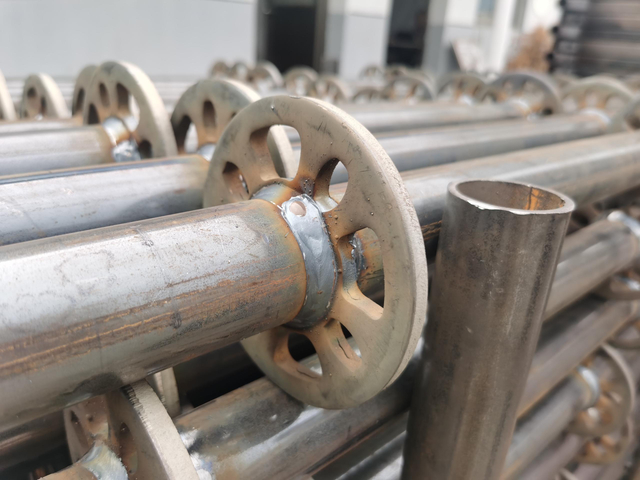

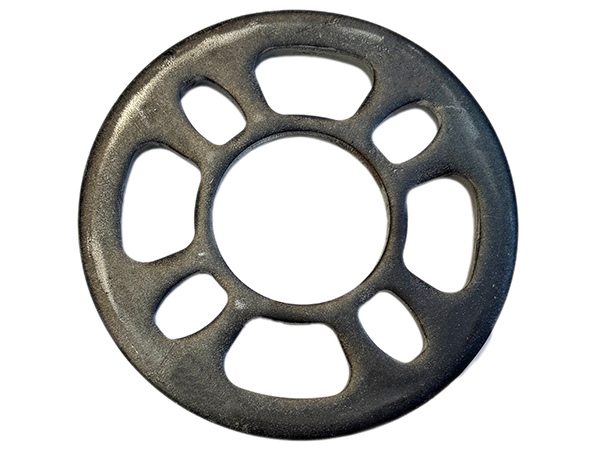

hoa hồng

Kết nối hoa hồng đóng vai trò là lõi cấu trúc của hệ thống giàn giáo khóa vòng. Mỗi hoa thị có bốn khẩu độ lớn và bốn khẩu độ nhỏ, cho phép các thành phần—chẳng hạn như sổ cái, dấu ngoặc chéo, dầm và dấu ngoặc tam giác—kết nối đồng thời với các tiêu chuẩn dọc từ tám hướng riêng biệt. Nhờ cấu hình hình học tám lỗ độc đáo, điểm kết nối này tạo điều kiện cho kết nối 360 độ đầy đủ. Hoa hồng khóa vòng của chúng tôi được sản xuất từ thép Q355B dày 10 mm và được tích hợp liền mạch với các tiêu chuẩn dọc bằng cách sử dụng quy trình hàn đường may theo chu vi được thực hiện bởi máy hàn tự động của Golden Lion. Quá trình này đảm bảo các điểm kết nối có đặc tính cường độ cao và bán cứng, từ đó đáp ứng đầy đủ yêu cầu chịu lực theo quy định của tiêu chuẩn EN 12810 cho các dự án giàn giáo công nghiệp và ngoài khơi.

Kiểu	Giá trị điển hình	Ghi chú
Lỗ lớn	4	Dùng để nối các nẹp chéo; cho phép điều chỉnh góc trong phạm vi từ 45° đến 60°.
Lỗ nhỏ	4	Dùng để kết nối sổ cái; đảm bảo kết nối góc vuông 90° chính xác.
Đường kính hoa hồng	123mm	Đặc điểm kỹ thuật tiêu chuẩn của ngành.
Độ dày hoa hồng	10mm	Được sản xuất từ thép tấm cường độ cao thông qua dập hoặc đúc chính xác.
Vật liệu	Q355B / S355JR	Phù hợp với vật liệu theo tiêu chuẩn dọc để đảm bảo tính toàn vẹn của mối hàn.
Công suất cắt	25,0 kN	Khả năng chịu tải cắt dọc trên mỗi nút đơn.
Độ cứng xoắn	0,8-1,0 kNm/rad	Xác định biên độ lắc lư của giàn giáo dưới tải trọng gió.

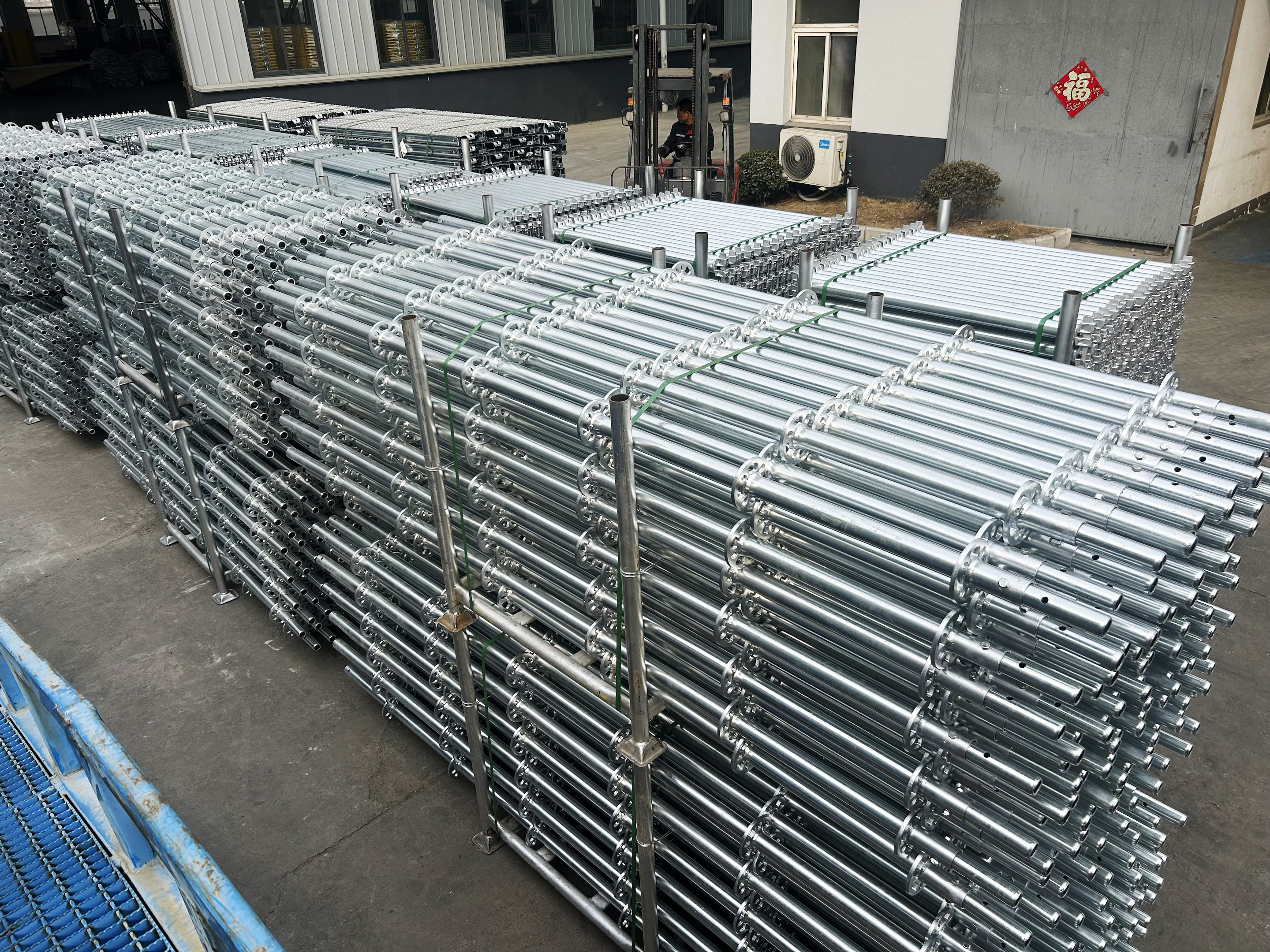

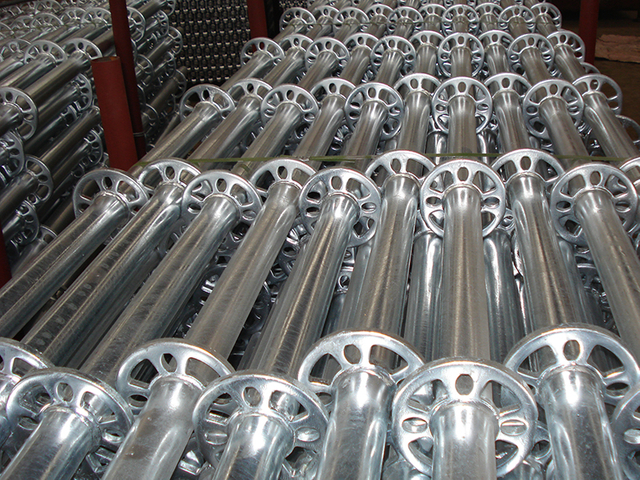

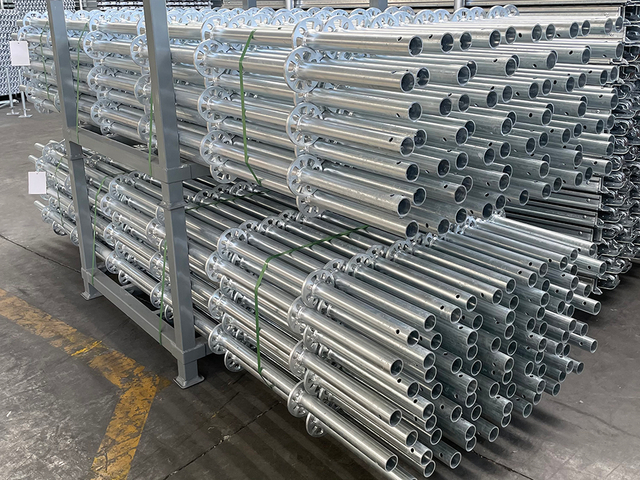

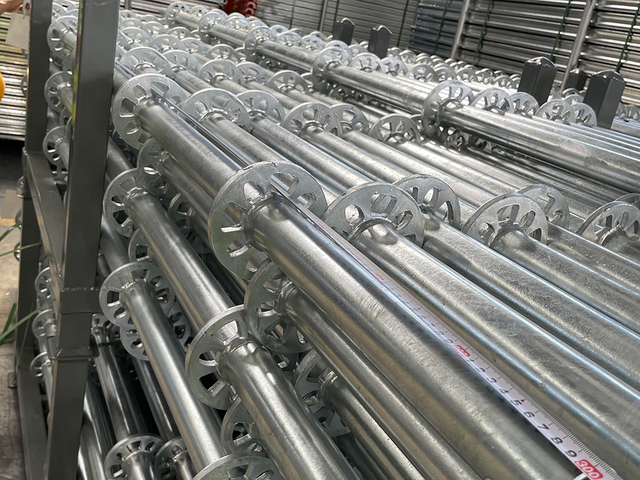

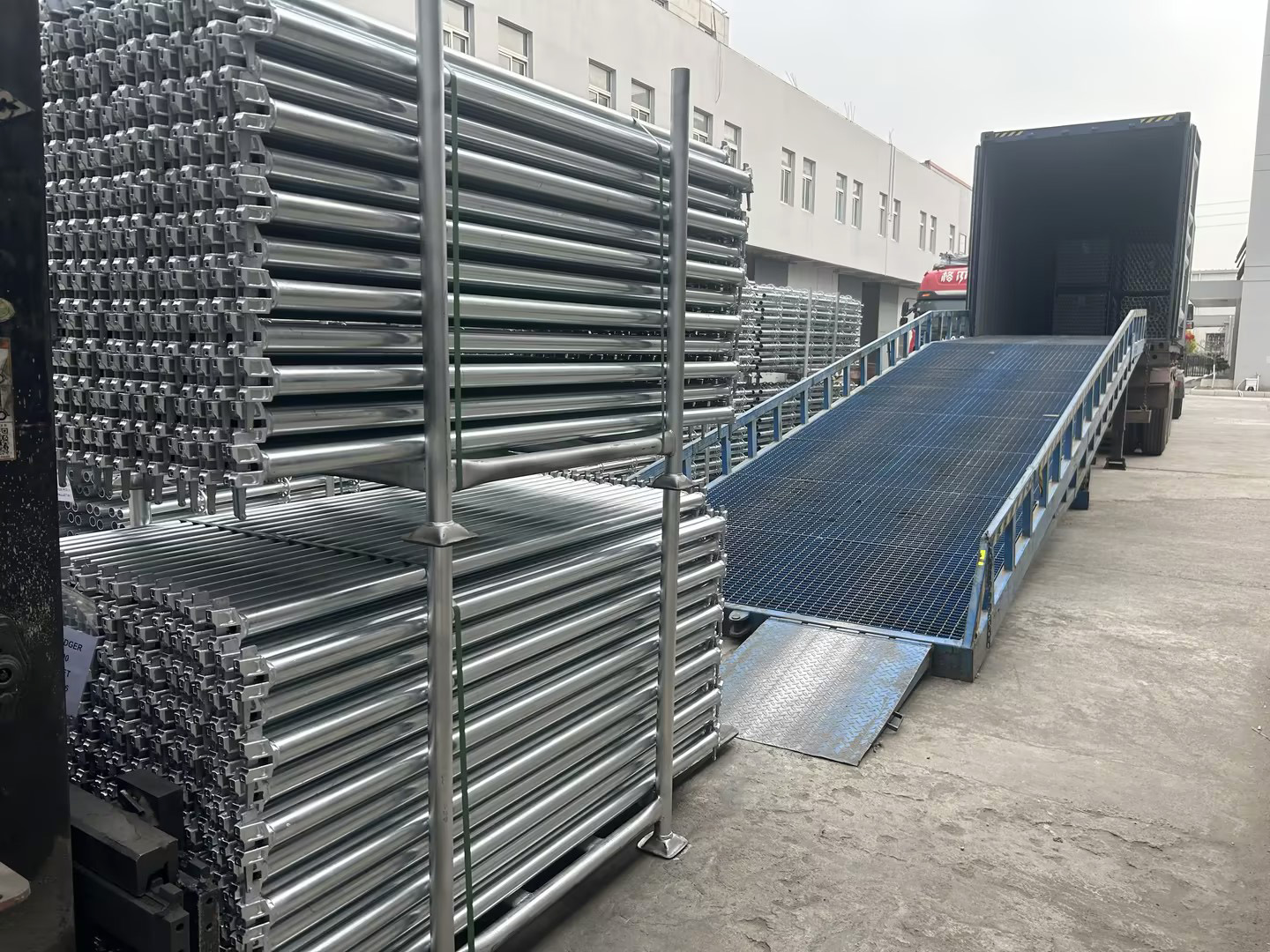

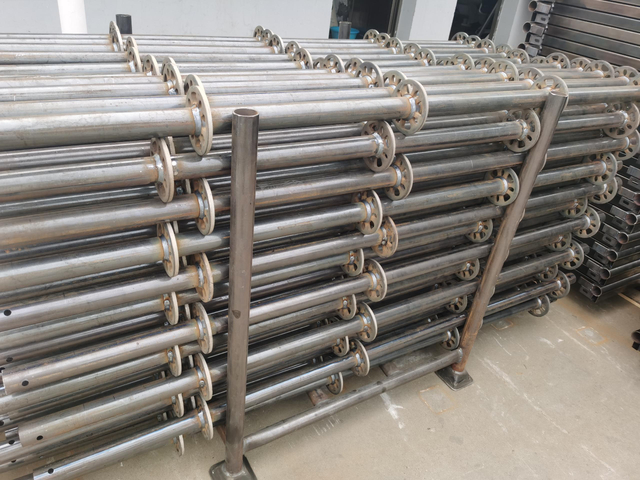

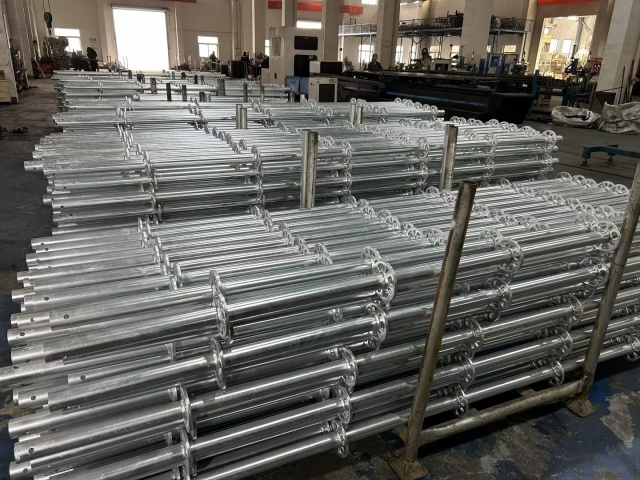

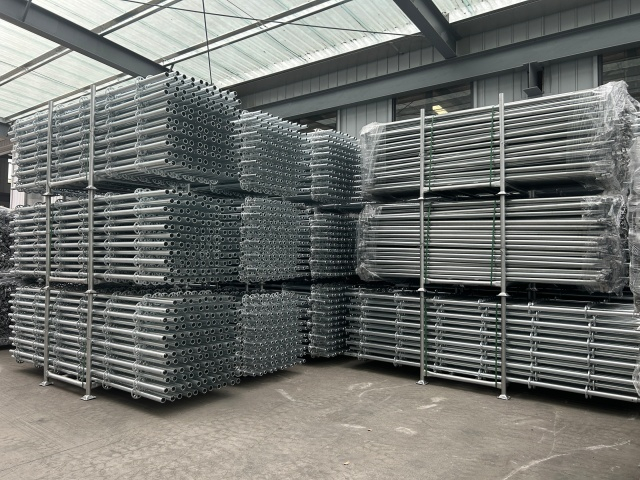

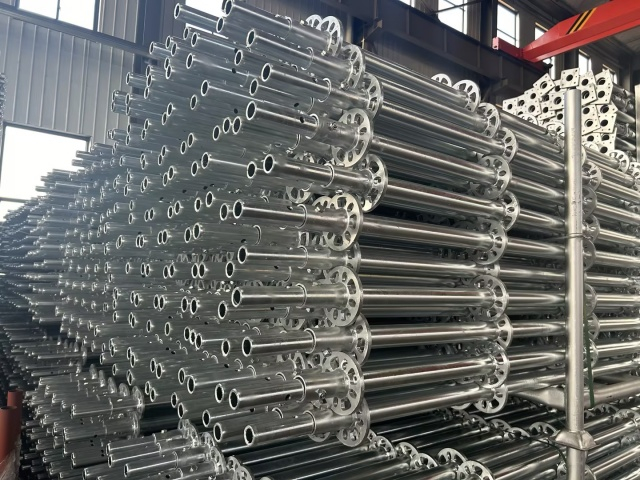

Tiêu chuẩn Ringlock

Trong cấu trúc giàn giáo mô-đun, tiêu chuẩn giàn giáo khóa vòng đóng vai trò là thành phần thẳng đứng. Nó được sản xuất từ ống giàn giáo thép có đường kính ngoài lần lượt là 48,3 mm và 60 mm. Chiều cao tiêu chuẩn trong hệ thống đĩa này thường dao động từ 0,5 mét đến 4 mét. Các đĩa được hàn vào tiêu chuẩn với khoảng cách 500 mm để tạo điều kiện kết nối các bộ phận khác trong hệ thống khóa vòng—chẳng hạn như sổ cái, nẹp chéo và giá đỡ hình tam giác.

Ri nglock Vertical / Standard – với Spigot Các ống thép Q345 48.3 x 3,2mm
Mã số	Mục	Đường kính ngoài × Độ dày của tường	Chiều dài		Cân nặng
EK-RLS001	Tiêu chuẩn Ringlock 0,5m	48,3*3,2/3,25/4,0	0,5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	Tiêu chuẩn Ringlock 1.0m	48,3*3,2/3,25/4,0	0,5m	3'3 '	5,5kg	12.2lbs
EK-RLS003	Tiêu chuẩn Ringlock 1,5m	48,3*3,2/3,25/4,0	1,5m	4'11 '	7,0kg	15,5lbs
EK-RLS004	Tiêu chuẩn Ringlock 2.0m	48,3*3,2/3,25/4,0	2.0m	6'7 '	10,2kg	22,5lbs
EK-RLS005	Tiêu chuẩn Ringlock 2,5m	48,3*3,2/3,25/4,0	2,5m	8'2 '	11,7kg	25.8lbs
EK-RLS006	Tiêu chuẩn Ringlock 3.0m	48,3*3,2/3,25/4,0	3.0m	9'10 '	14,9kg	32,8lbs

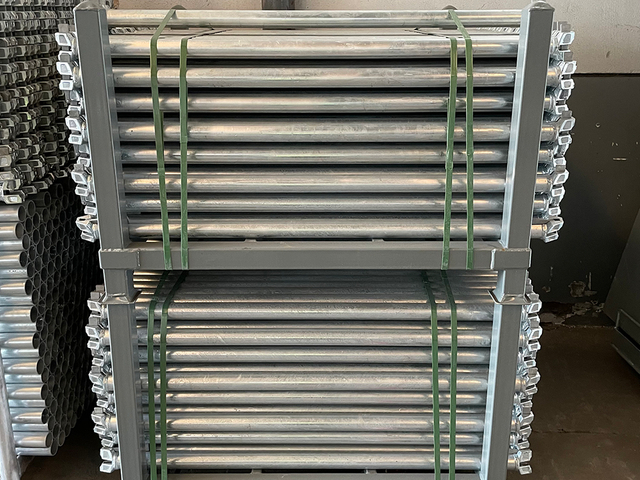

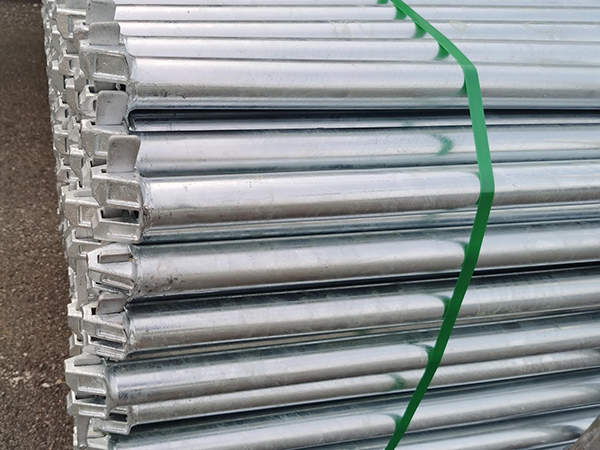

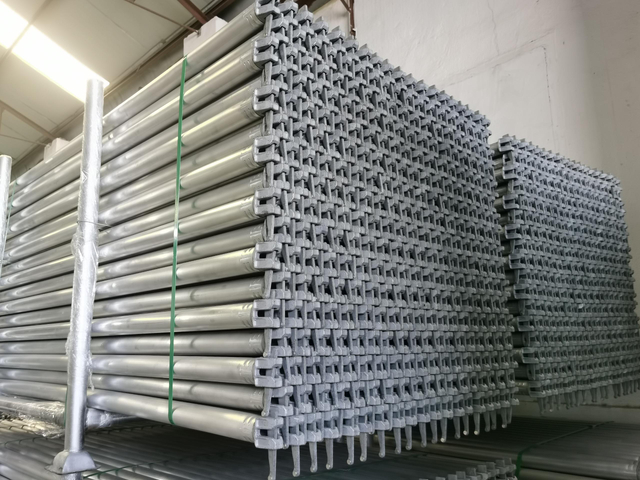

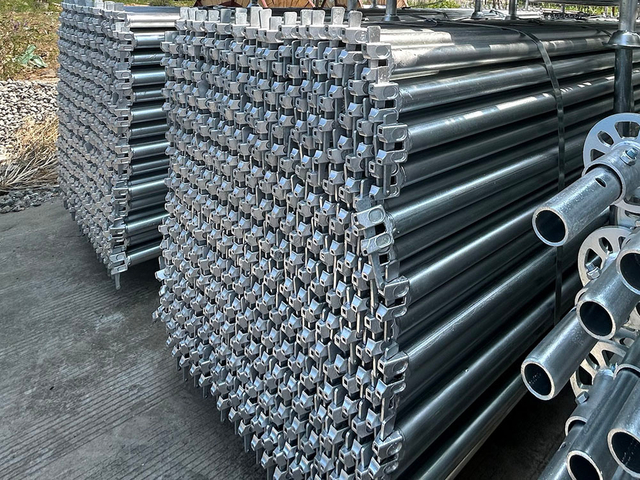

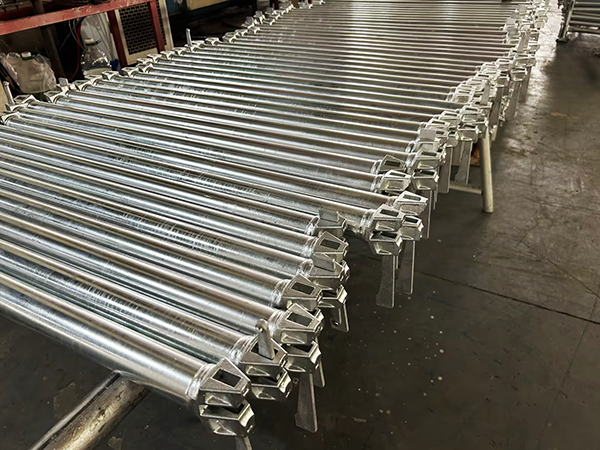

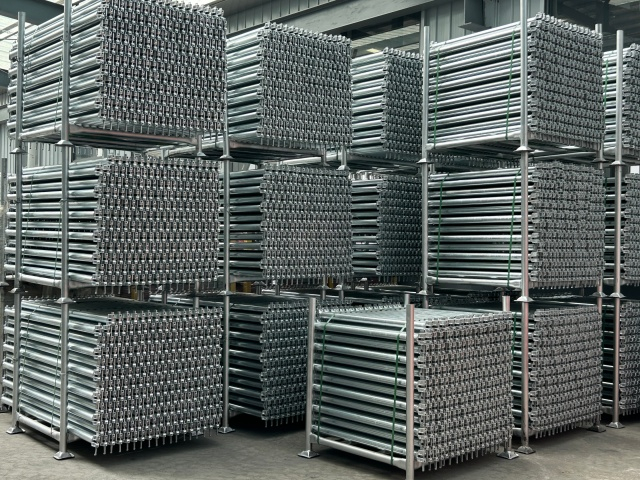

Sổ cái giàn giáo Ringlock

Trong ngữ cảnh của giàn giáo khóa vòng, sổ cái thường đề cập cụ thể đến thanh ngang khóa vòng 'O-type', đóng vai trò là thành phần cấu trúc nằm ngang trong hệ thống giàn giáo khóa vòng. Sổ giàn giáo ringlock này được chế tạo từ ống thép giàn giáo có đường kính ngoài 48,3 mm; cả hai đầu đều được lắp các đầu sổ cái bằng thép đúc và các chốt nêm, qua đó sổ cái được khóa chắc chắn vào các lỗ hình hoa hồng nằm trên tiêu chuẩn giàn giáo (trụ dọc).

Sổ cái Ringlock – có Spigot Các ống thép Q345 48.3 x 3,2mm
Mã số	Mục	Đường kính ngoài × Độ dày của tường	Chiều dài		Cân nặng
EK-RLS001	Sổ cái Ringlock 0,5M	48,3*2,75/3,0/3,2	0,5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	Sổ cái Ringlock 1.0M	48,3*2,75/3,0/3,2	0,5m	3'3 '	5,5kg	12.2lbs
EK-RLS003	Sổ cái Ringlock 1,5M	48,3*2,75/3,0/3,2	1,5m	4'11 '	7,0kg	15,5lbs
EK-RLS004	Sổ cái Ringlock 2.0M	48,3*2,75/3,0/3,2	2.0m	6'7 '	10,2kg	22,5lbs
EK-RLS005	Sổ cái Ringlock 2,5 triệu	48,3*2,75/3,0/3,2	2,5m	8'2 '	11,7kg	25.8lbs
EK-RLS006	Sổ cái Ringlock 3.0M	48,3*2,75/3,0/3,2	3.0m	9'10 '	14,9kg	32,8lbs

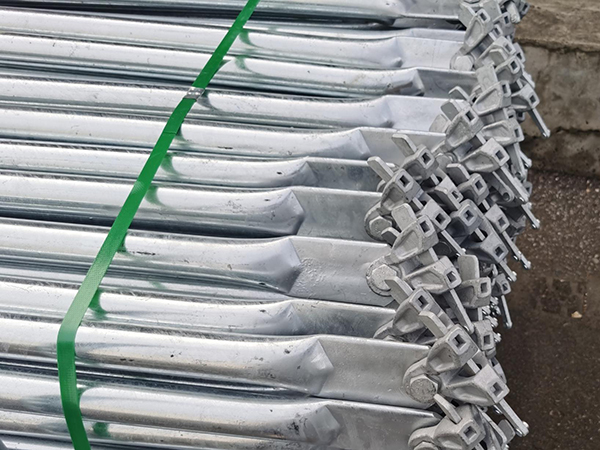

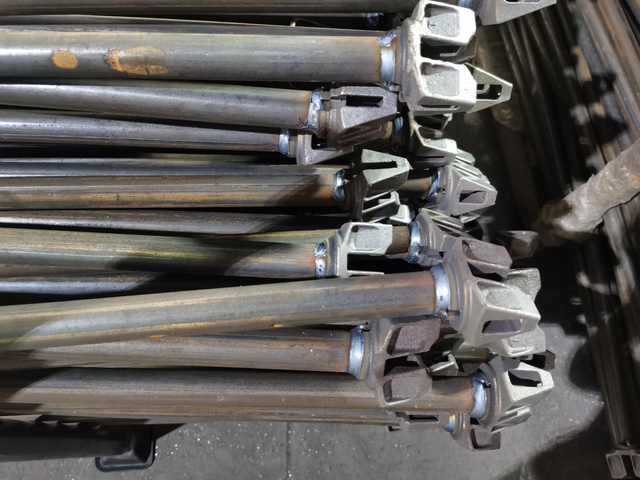

Cuối sổ cái

Các đầu sổ cái do EK Scaffolding sản xuất được đúc từ loại thép ZG230-450, đạt được độ bền cắt khớp tối thiểu lên tới 25 kN. Được gia công chính xác bằng công nghệ CNC, các đầu sổ cái này có kích thước chính xác đảm bảo khớp chính xác với các tiêu chuẩn hình hoa hồng, nhờ đó giảm thiểu rung lắc cấu trúc một cách hiệu quả. Được hàn bằng máy hàn tự động Golden Lion, chúng đạt được các mối hàn xuyên thấu hoàn toàn được đặc trưng bởi các đường may chắc chắn và độ bền đồng đều, loại bỏ hoàn toàn các rủi ro liên quan đến các mối hàn bị thiếu hoặc yếu. Điều này đảm bảo rằng nền giàn giáo luôn cứng cáp và ổn định, ngay cả trong môi trường làm việc ở độ cao vượt quá 50 mét.

So sánh các quy trình sản xuất cho các đầu sổ cái giàn giáo Ringlock

Loại	Cuối sổ cái thép đúc (Đúc đầu tư)	Đầu sổ cái bằng thép ép (đóng dấu/hàn)	Cuối sổ cái giả mạo
Kịch bản ứng dụng	Mô hình xuất khẩu chủ đạo; hiện là phong cách phổ biến nhất trên thị trường quốc tế, thường được sử dụng trong các dự án kỹ thuật chất lượng cao.	Mô hình kinh tế; thường thấy trong các dự án có yêu cầu kiểm soát chi phí cực kỳ nghiêm ngặt.	Mô hình kỹ thuật hạng nặng; được sử dụng trong các hệ thống hỗ trợ hạng nặng (ví dụ: cầu, nhà máy điện) nơi yêu cầu về hiệu suất an toàn đặc biệt nghiêm ngặt.
Quy trình sản xuất	Sử dụng quy trình đúc chính xác liên quan đến silica sol hoặc thủy tinh.	Được hình thành bằng cách dập các tấm thép dày bằng khuôn, sau đó hàn vào các đầu ống thép.	Được sản xuất bằng cách rèn vật liệu thép ở nhiệt độ cao.
Các tính năng chính	Bề mặt mịn và độ chính xác kích thước cực cao, cho phép khớp gần như hoàn hảo với hoa hồng Ringlock.	Cấu trúc tương đối đơn giản và trọng lượng bản thân nhẹ hơn.	Có cấu trúc hạt kim loại bên trong dày đặc hơn, hầu như không có độ xốp hoặc tạp chất cát.
Thuận lợi	Độ bền cao và tính nhất quán tuyệt vời; tăng cường đáng kể độ cứng xoắn của kết nối nút.	Chi phí cực thấp và thời gian sản xuất ngắn.	Độ dẻo dai đặc biệt; hoạt động xuất sắc trong môi trường cực lạnh hoặc chịu va đập cao mà không có nguy cơ bị gãy giòn.
Nhược điểm	Không có	Diện tích tiếp xúc thường nhỏ hơn diện tích của các đầu sổ cái; dễ bị biến dạng cục bộ dưới tải nặng, dẫn đến độ bền thấp hơn một chút.	Chi phí sản xuất cao nhất; lớp hoàn thiện bên ngoài thường kém tinh tế hơn so với các bộ phận đúc.

Thông số kỹ thuật hiệu suất của khớp nối thép đúc

Đường kính ống	48,3 mm (Đường kính ngoài ống thép giàn giáo tiêu chuẩn)
Cân nặng	0,4kg - 0,6kg
Mở hàm	11 mm – 12 mm (Chứa đĩa dày 10 mm)
Đường kính lỗ chốt nêm	7 mm – 9 mm (Tương thích với các chân nêm tiêu chuẩn)
Độ cong mặt trước	Phù hợp chính xác với độ cong của tiêu chuẩn dọc 48,3 mm
Tải cắt an toàn	25,0 kN
Độ bền kéo tối đa	65,0 kN
Sự thâm nhập của mối hàn	Mối hàn xuyên chu vi 100%

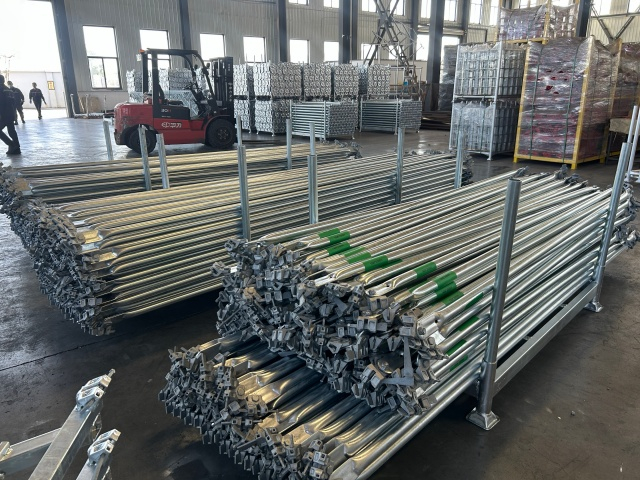

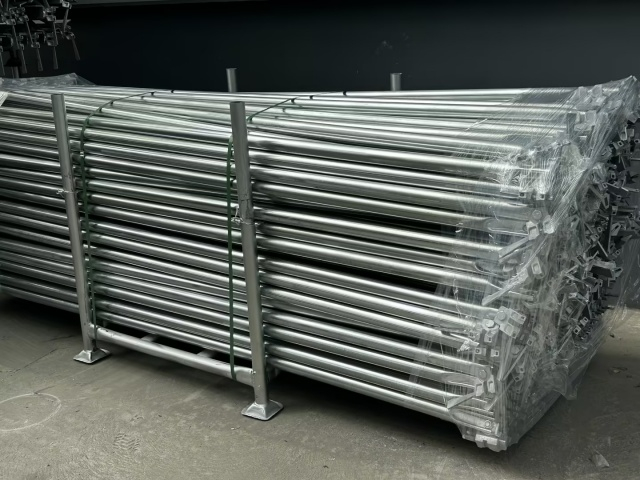

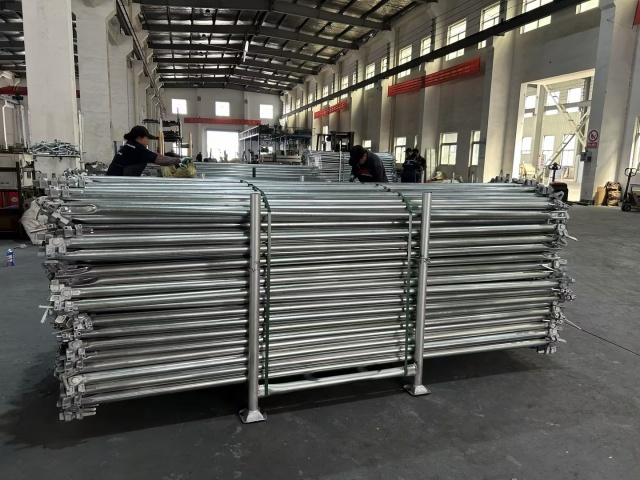

Ringlock chéo nẹp

Nẹp chéo cho giàn giáo khóa vòng là thanh chống chéo được lắp đặt trong mặt phẳng ngang. Nó có tác dụng đảm bảo sự ổn định của hệ thống giàn giáo, ngăn ngừa biến dạng ngang có thể gây ra sự dịch chuyển trọng tâm chịu lực và chịu được các lực ngang trong quá trình thi công.

Ringlock chéo nẹp Q235 ống thép 48.3 x 2,5mm
Mã số	Mục	Đường kính ngoài × Độ dày của tường	Chiều rộng	Chiều cao / nâng	Chiều dài	Cân nặng
EK-RLB001	Nẹp chéo Ringlock 0,65x2,0M	42,22,5/48,32,75	0,65m	2.0m	2,11m	7,7kg	17.0lbs
EK-RLB002	Nẹp chéo Ringlock 1.07x2.0M	42,22,5/48,32,75	1,07m	2.0m	2,27m	8.2kg	18.0lbs
EK-RLB003	Nẹp chéo Ringlock 1,57x2,0M	42,22,5/48,32,75	1,57m	2.0m	2,55m	9.0kg	19.8lbs
EK-RLB004	Nẹp chéo Ringlock 2,13x2,0M	42,22,5/48,32,75	2,13m	2.0m	2,93m	10,1kg	22.3lbs
EK-RLB005	Nẹp chéo Ringlock 2,44x2,0M	42,22,5/48,32,75	2,44m	2.0m	3,15m	10,8kg	23.8lbs
EK-RLB006	Nẹp chéo Ringlock 3.05x2.0M	42,22,5/48,32,75	3.05m	2.0m	3,65m	12.3kg	27.0lbs

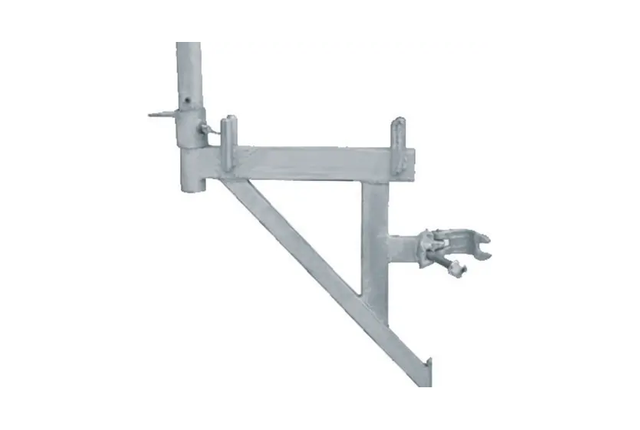

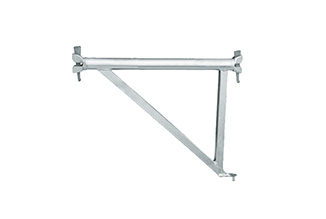

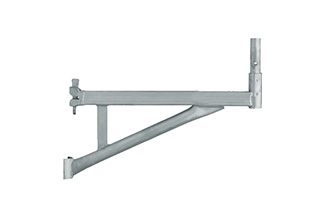

Các thành phần khác

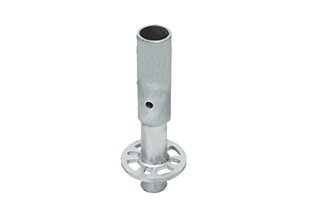

Cổ áo cơ sở

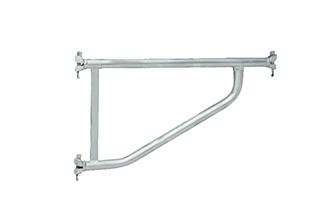

Chân máy
Chân máy
Chân máy
Chân máy
Chân máy
Ringlock Transom

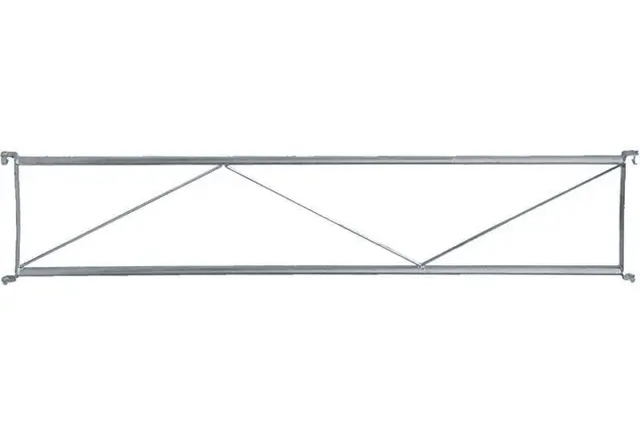

Ringlock giàn

Các kích thước / thành phần khác hoặc nhu cầu bespoke, xin vui lòng liên hệ với chúng tôi.

Các thành phần giàn giáo nhôm Ringlock cũng có sẵn:

Quá trình đánh bóng đặc biệt được thực hiện ở phần mở tiêu chuẩn bên trong để làm cho sự cương cứng trơn tru:

Ứng dụng hệ thống giàn giáo Ringlock

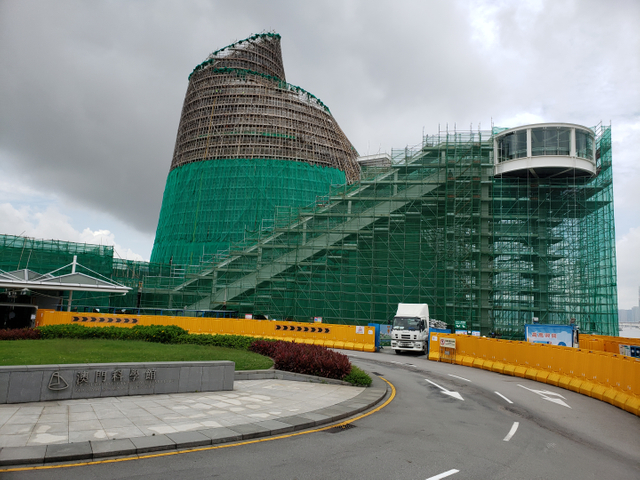

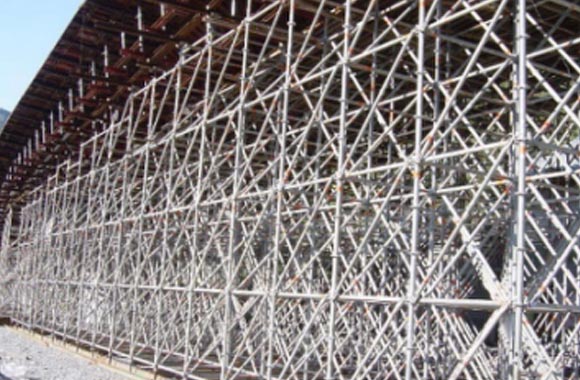

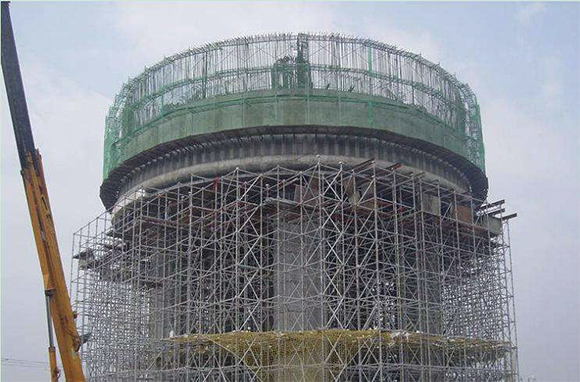

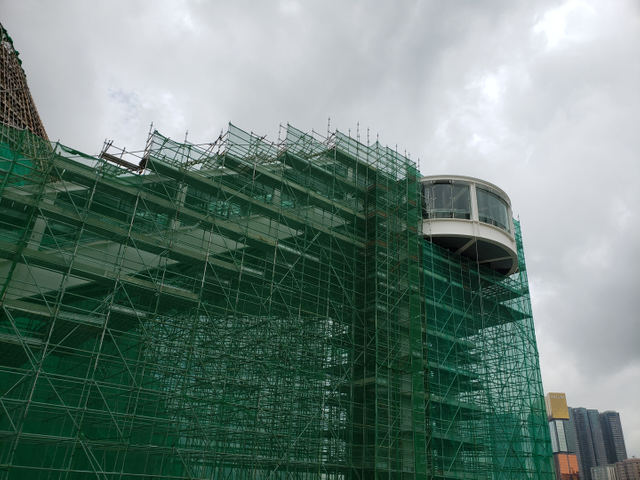

Hệ thống giàn giáo Ringlock để xây dựng

Hệ thống giàn giáo Ringlock được sử dụng rộng rãi trong đường hầm chung và các dự án cầu khác, kỹ thuật cầu cạn, các tòa nhà thực vật, tháp nước cao, nhà máy điện, nhà máy lọc dầu, v.v. Hệ thống cầu thang, cương cứng sân khấu của bữa tiệc buổi tối, khán đài của các trò chơi thể thao, v.v.

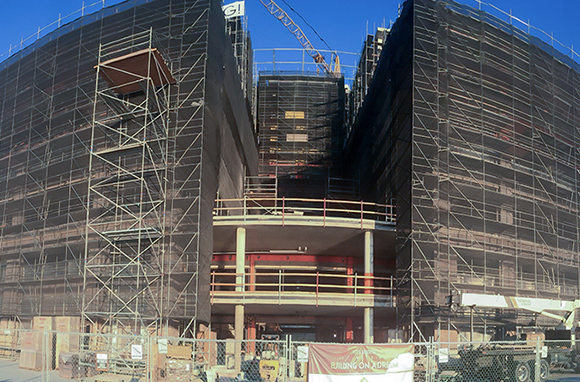

Hệ thống giàn giáo Ringlock để xây dựng

Ít cấu trúc hơn, xây dựng và tháo gỡ thuận tiện, cấu trúc cơ bản và các bộ phận đặc biệt, có thể làm cho hệ thống khóa vòng phù hợp với các tòa nhà kết cấu khác nhau; nó bao gồm ba loại thành viên: Sổ cái Ringlock Standards , Ringlock và Ringlock Diagonals Brace . Các thành viên này đều được sản xuất tại nhà sản xuất giàn giáo EK . Đầu tiên, thiết kế giàn giáo này giảm thiểu vấn đề dễ mất mát và hư hỏng của các bộ phận chuyển động của giàn giáo truyền thống, đồng thời giảm tổn thất kinh tế cho đơn vị thi công. Thứ hai, nó không có bất kỳ bộ phận giàn giáo khóa vòng di động nào, điều này ngăn chặn mối nguy hiểm tiềm ẩn truyền thống do các bộ phận khóa di động của giàn giáo gây ra.
Lợi ích toàn diện tốt hơn. Chuỗi thành phần được tiêu chuẩn hóa để dễ dàng vận chuyển và quản lý. Không có thành phần rải rác và dễ bị mất, tổn thất thấp và đầu tư thấp.

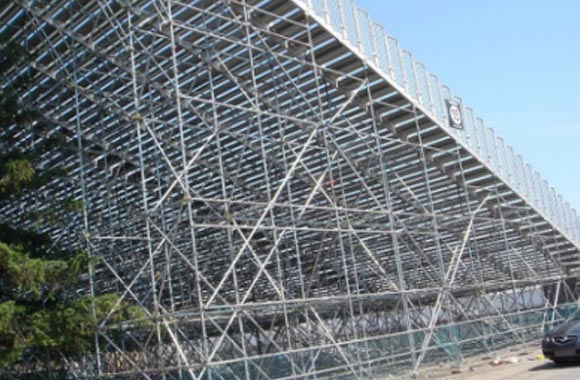

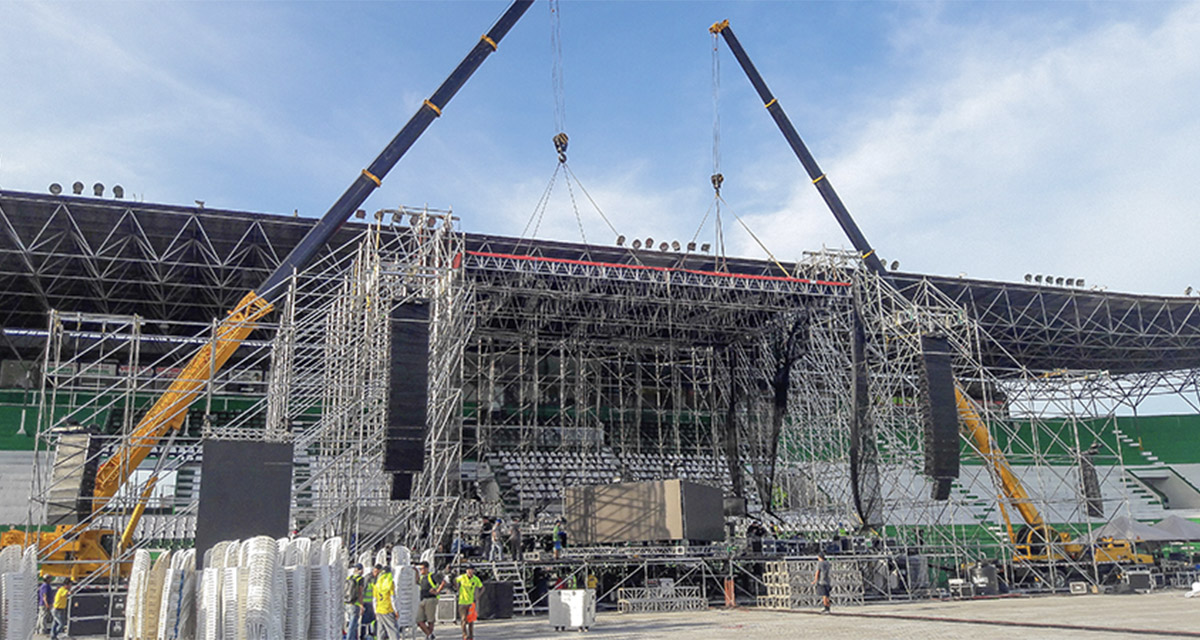

Hệ thống giàn giáo Ringlock cho các sự kiện

Giàn giáo Ringlock có thể được sử dụng với các phụ kiện như giắc cắm cơ sở có , thể điều chỉnh, giắc cắm , dầm và đúc hẫng để đạt được tính linh hoạt khác nhau.
1) Nó có thể được dựng lên trên bất kỳ độ dốc không đều và bước bước bước;
2) nó có thể hỗ trợ stprint bước;
3) Nó có thể được dựng lên với các lối đi, và có thể được dựng lên bằng mái hiên và cánh;
4) Nó có thể được sử dụng với khung leo, bàn làm việc di chuyển và khung uốn cong bên ngoài. Và như vậy, để đạt được các chức năng hỗ trợ chức năng khác nhau;
5) Nó có thể được sử dụng để thiết lập các giai đoạn khác nhau, khung kỹ thuật quảng cáo, v.v.

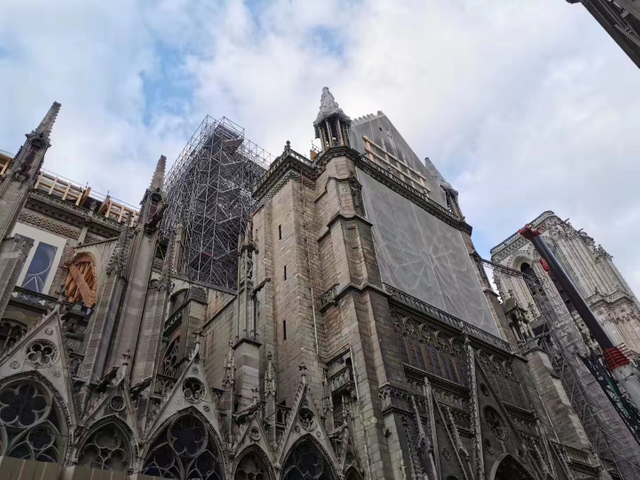

Dự án giàn giáo Ringlock

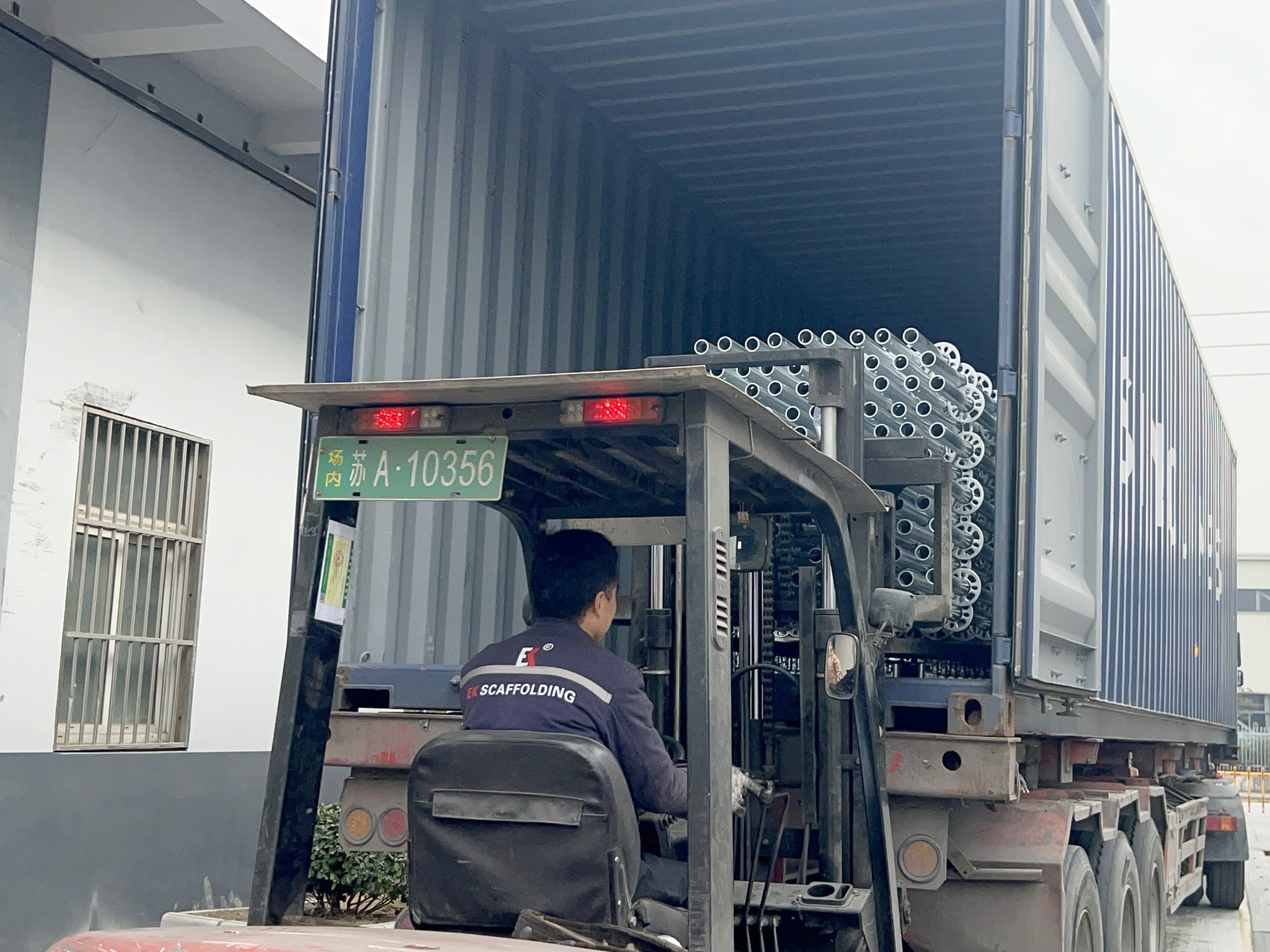

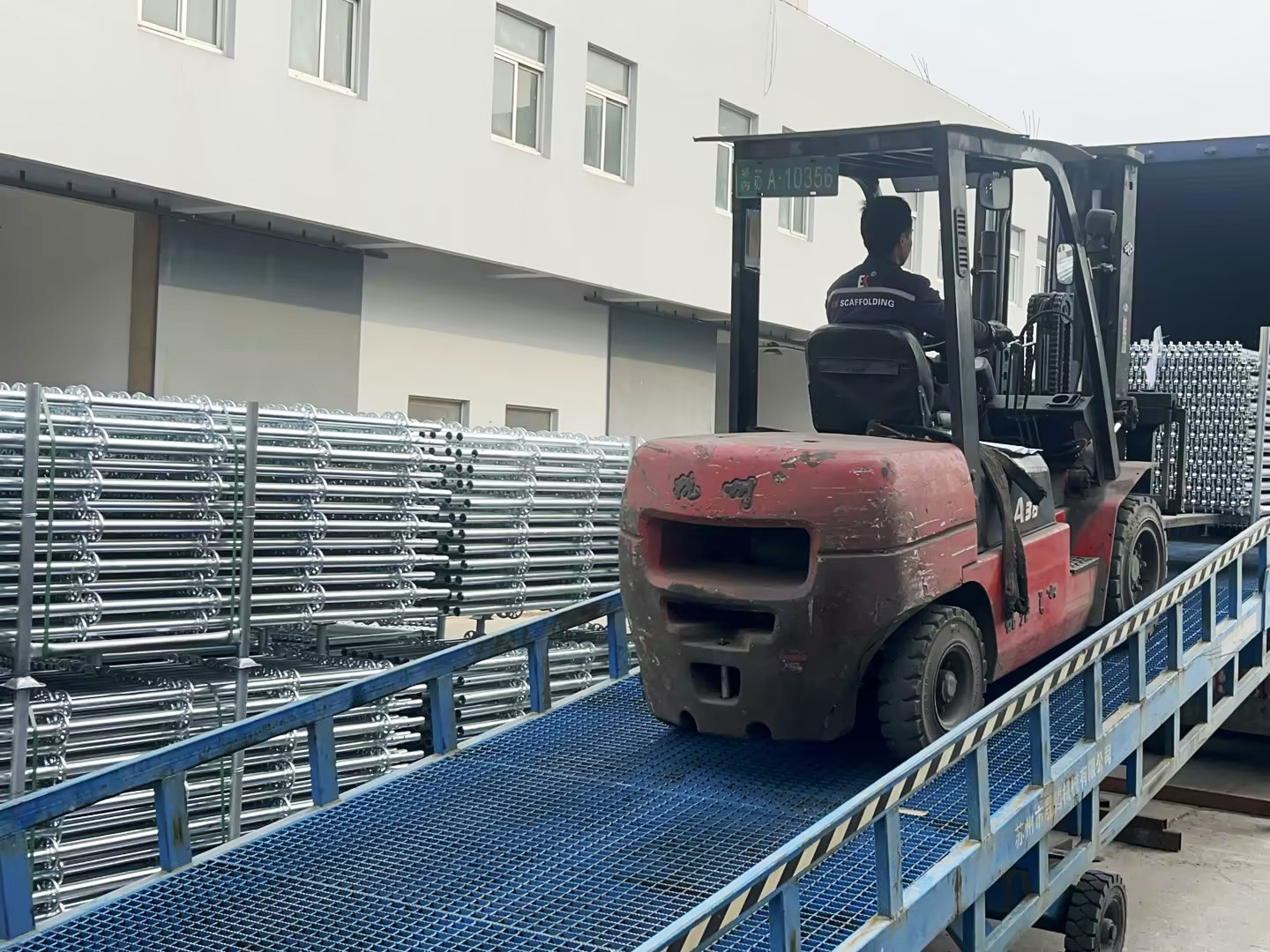

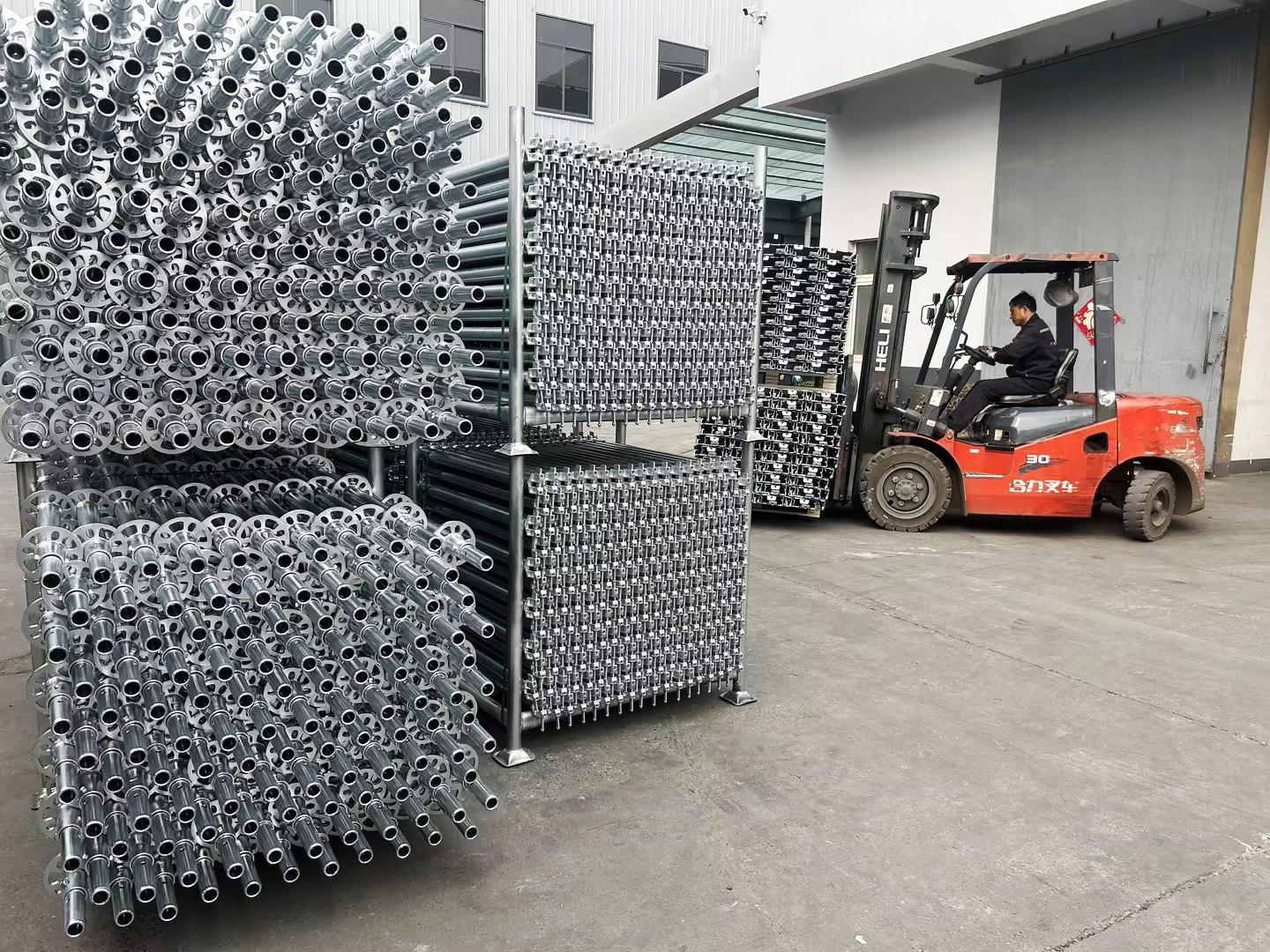

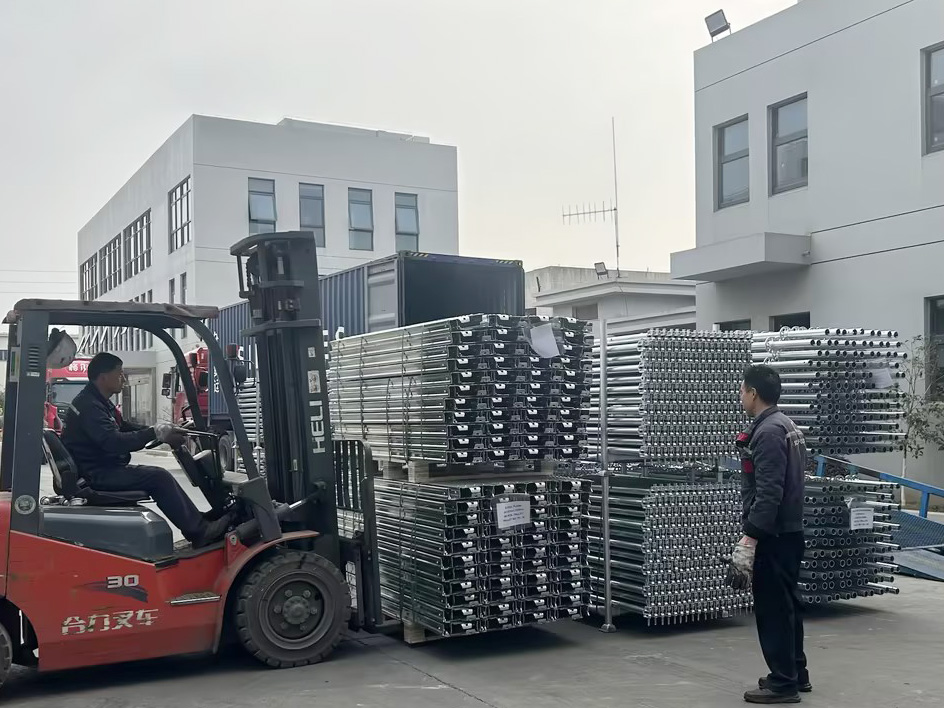

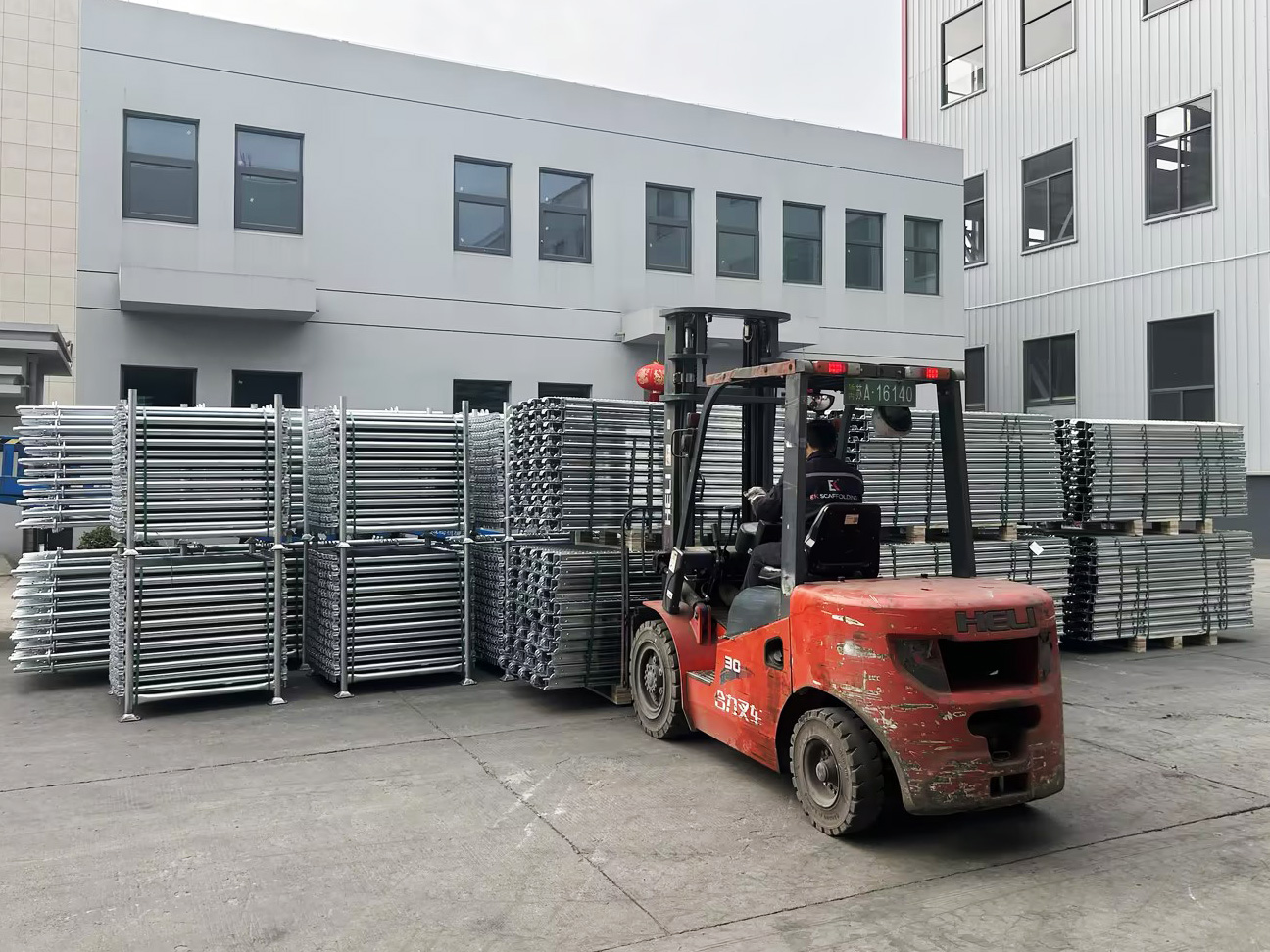

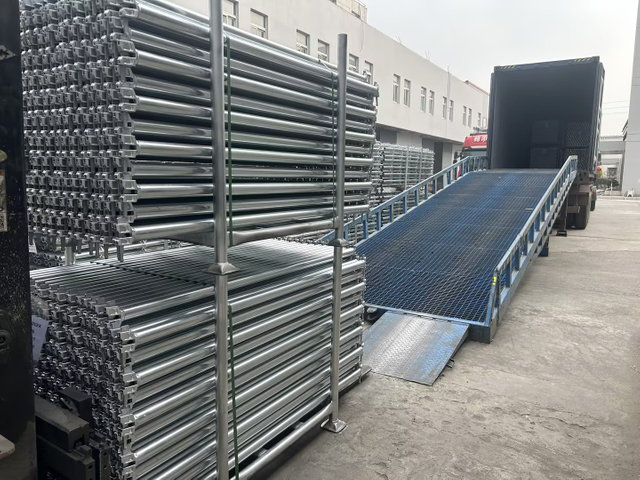

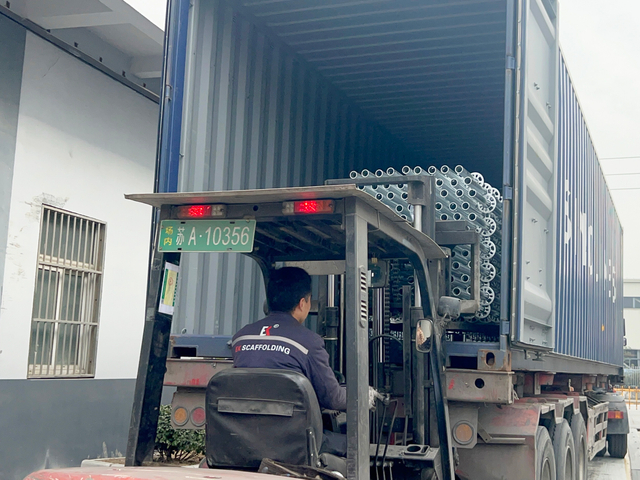

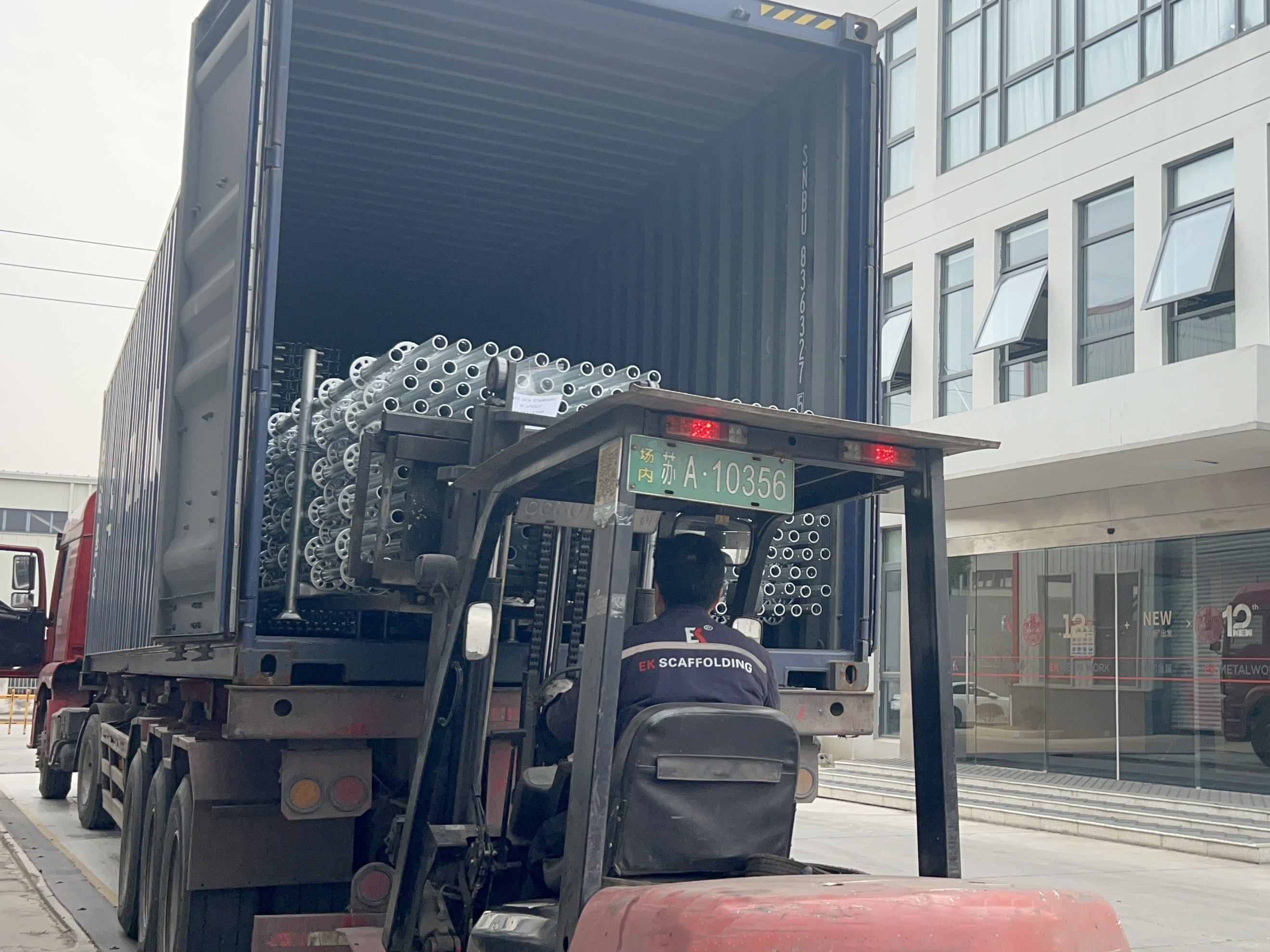

Năng lực sản xuất của chúng tôi là hơn 20 container hàng tháng. Chúng tôi ở đây để giúp đảm bảo sự thành công của các dự án của bạn.

Mỏ dầu ngoài khơi gần Labuan, Malaysia

Nhà máy lọc dầu ở Trung Đông Á

Hệ thống ghế ngồi cho các sự kiện tại Việt Nam

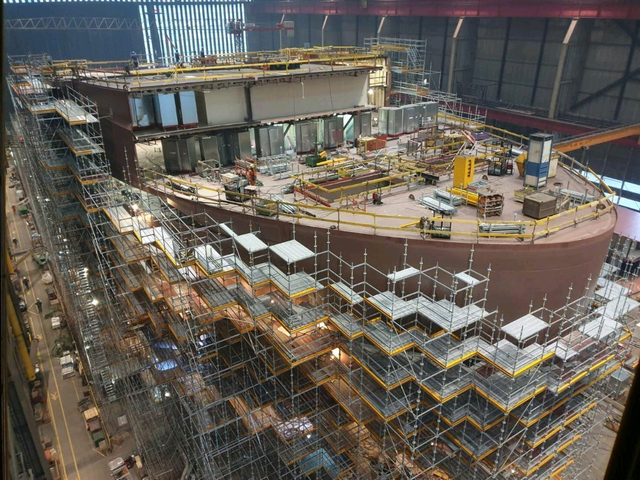

Nhà máy đóng tàu ở phía Bắc Trung Quốc

Danh mục giàn giáo Ringlock

Đây là danh mục hệ thống khóa vòng EK. Bạn có thể xem tất cả các sản phẩm nẹp chéo ringlock, sổ cái ringlock và tiêu chuẩn ringlock của chúng tôi tại đây.

Nếu bạn cảm thấy danh mục giàn giáo ringlock không thể làm bạn hài lòng, chúng tôi cũng có file để tải xuống.

filename	Tải về
Danh mục hệ thống Ringlock.pdf	Tải về

Miễn phí để tải xuống và yêu cầu

Giàn giáo Ringlock là cơ chế tự khóa với việc chèn nêm độc lập. Do khóa liên động và trọng lực, sổ cái không thể rút ra được ngay cả khi nêm không được siết chặt. Sổ cái có chức năng tự khóa, có thể khóa hoặc tháo ra bằng cách ấn nêm, bề mặt tiếp xúc giữa hoa thị và đầu đúc lớn, từ đó nâng cao độ bền uốn của ống thép , đảm bảo tiêu chuẩn không bị lệch.

Trục chéo dọc giữa tiêu chuẩn Ringlock và sổ cái giàn giáo ringlock có độ chính xác cao và đặc tính ứng suất là hợp lý. Do đó, khả năng chịu lực và độ cứng tổng thể lớn, độ ổn định của kết cấu cao. Mỗi tiêu chuẩn có thể chở 3-4 tấn. Số lượng giằng ít hơn rất nhiều so với giàn giáo truyền thống.

Tuân thủ các tiêu chuẩn châu Âu, Mỹ, Úc và những người khác. Kiểm tra phòng thí nghiệm sẽ được thực hiện bởi công ty bên thứ ba (SGS, TUV,) làm yêu cầu của khách hàng.

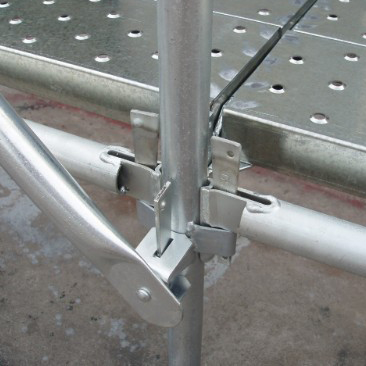

Giàn giáo Ringlock so với Giàn giáo Cuplock so với Giàn giáo Kwikstage

Khi lựa chọn hệ thống giàn giáo mô-đun, các yếu tố như tốc độ lắp ráp, tính linh hoạt, khả năng chịu tải và chi phí cần được xem xét toàn diện. Giàn giáo Ringlock, Giàn giáo Cuplock và Giàn giáo Kwikstage hiện là ba hệ thống giàn giáo được sử dụng rộng rãi nhất, mỗi hệ thống đều sở hữu những ưu điểm riêng.
Bảng dưới đây nêu ra những điểm khác biệt chính giữa ba hệ thống này, nhằm hỗ trợ bạn xác định hệ thống nào phù hợp nhất cho nhu cầu xây dựng công trình, dự án công nghiệp hoặc kỹ thuật cơ sở hạ tầng của bạn.

Kiểu	Giàn giáo vòng	Giàn giáo Cupplock	Giàn giáo Kwikstage

Phương thức kết nối	hoa hồng	Cốc trên & dưới	Máy ép chữ V (Rãnh chữ V)
Điểm kết nối	8	4	4
Góc kết nối	Bất kỳ góc nào (4 cố định, 4 điều chỉnh)	Chỉ góc vuông 90 độ	Chỉ góc vuông 90 độ
Cơ chế khóa	Nêm & Pin tự khóa	CupLock Xoay (Khóa Xoắn Ốc)	Pin thả vào / Khóa trọng lực
Đường kính ống	48.3mm	48.3mm	48.3mm
Độ dày tường	3,2mm / 3,25mm / 4,0mm	3.0mm / 3.2mm	3,25mm / 4,0mm
Cân nặng	Ánh sáng	Trung bình	Nặng
Hoàn thiện bề mặt	Mạ kẽm nhúng nóng (HDG)	Mạ kẽm nhúng nóng / sơn	Mạ kẽm nhúng nóng / sơn
Tiêu chuẩn an toàn	EN 12810 / NHƯ 1576	BS 1139 / EN 12810	AS/NZS 1576
Khả năng chịu tải	Cực cao (Tải dọc trục, độ lệch tâm tối thiểu)	Cao	Trung bình
Tính linh hoạt	Cực kỳ cao	Vừa phải	Vừa phải
Tốc độ lắp ráp	Nhanh chóng (Được bảo đảm đơn giản bằng cách đóng chốt nêm)	Trung bình (Cần xoay ổ khóa; có thể yêu cầu làm sạch các mảnh vụn khỏi cốc)	Tương đối nhanh (kiểu ghim thả vào)
Ổn định kết cấu	Mạnh; sử dụng các thanh giằng chéo để tạo thành các cấu trúc hình tam giác có độ ổn định cực cao	Mạnh	Mạnh
Chi phí bảo trì	Thấp (Không có bộ phận chuyển động dễ vỡ)	Trung bình (Cốc dễ bị biến dạng/rỉ sét)	Trung bình (Ấn chữ V dễ bị hư hỏng)
Cuộc sống phục vụ	10–15+ năm	8–10 tuổi	5–8 tuổi
Ứng dụng	Xây dựng cầu, Nhà máy đóng tàu, Giàn khoan dầu khí, Cơ sở công nghiệp	Kết cấu tuyến tính, Hỗ trợ/Gia cố kết cấu, Kết cấu đơn giản	Công trình xây dựng, Dự án sơn, Công trình xây dựng, Dự án thương mại
Thị trường chính	Toàn cầu (Đặc biệt là Châu Âu/Mỹ, Cơ sở hạ tầng cao cấp)	Châu Á, Trung Đông, Một phần Châu Phi	Úc, Anh, Nam Phi

Khuyến nghị về giàn giáo EK:
1. Ưu điểm về cơ học kết cấu
Ringlock: Có thiết kế hình hoa thị hình bát giác giúp căn chỉnh các điểm kết nối giữa sổ cái và tiêu chuẩn dọc theo trục trung tâm. Sự bố trí chịu tải tập trung này giảm thiểu ứng suất lệch tâm, dẫn đến khả năng chống xoắn vượt trội và độ ổn định cấu trúc tổng thể so với hệ thống Cuplock.
2. So sánh hiệu quả vận hành
Dựa trên dữ liệu hiện trường tại chỗ, đối với các dự án giàn giáo có quy mô tương đương, hệ thống Ringlock có thể được lắp đặt nhanh hơn khoảng 30% so với hệ thống Cuplock . Lý do chính cho hiệu quả này nằm ở thiết kế dựa trên hình hoa thị, cho phép cố định các chốt nêm chỉ bằng cách đóng búa; điều này giúp loại bỏ một cách hiệu quả các vấn đề thường gặp trong các hệ thống dạng cốc—chẳng hạn như kẹt linh kiện, tích tụ bụi hoặc ăn mòn—có thể ngăn các nút khóa cốc quay tự do.
3. Khuyến nghị ứng dụng thị trường
Giàn giáo Ringlock : Phù hợp nhất cho các kết cấu phức tạp đòi hỏi độ linh hoạt cao và khả năng chịu tải đặc biệt.
Giàn giáo Cuplock : Một giải pháp kinh tế và hiệu quả cho các kết cấu giàn giáo tuyến tính, chẳng hạn như các kết cấu được sử dụng trong hệ thống hỗ trợ ván khuôn và công việc mặt tiền.
Giàn giáo Kwikstage : Một hệ thống đa năng phù hợp lý tưởng cho các dự án xây dựng chung với yêu cầu chịu tải vừa phải.

Tại sao chọn giàn giáo Ringlock của chúng tôi?

Giàn giáo Ringlock của chúng tôi được sản xuất bằng thép Q355B cường độ cao, đảm bảo khả năng chịu tải tối đa cho các công trình công nghiệp nặng.

Kích thước chính	Giàn giáo EK	Cấp thị trường tiêu chuẩn	Rủi ro tiềm ẩn
nguyên liệu thô	Thép cường độ cao hợp kim thấp Q355B	Thép cacbon tiêu chuẩn Q235	Khả năng chịu tải thấp; dễ gây mất ổn định kết cấu trong xây dựng nhà cao tầng.
Quy trình hoa hồng	Tấm thép dày 10 mm / Đúc & dập chính xác	Tấm dày 8 mm hoặc dập vật liệu tái chế	Rosettes dễ bị uốn cong hoặc nứt dưới tải.
Hàn	Hàn tự động (dùng tiêu chuẩn ngành dọc 'Sư tử vàng'); mối hàn đầy đủ, đồng đều không có gờ	Hàn điểm thủ công	Mối hàn không đều; sức kháng cắt yếu ở các nút, dễ bị gãy.
Bảo vệ bề mặt	Mạ kẽm nhúng nóng (HDG) ≥ 80μm	Sơn mạ điện hoặc phun lạnh < 20μm	Rỉ sét xảy ra trong vòng 1–2 năm; ăn mòn dẫn đến giảm độ dày của tường.
Kích thước ống & Độ dày của tường	Kiểm soát dung sai dương (ví dụ: 3,2mm + 0,1mm)	Dung sai tiêu cực nghiêm trọng (Danh nghĩa 3,2mm, Thực tế 2,7mm)	Sự khác biệt trong tính toán tải trọng tạo ra nguy cơ sụp đổ kết cấu.
Lắp chính xác	Thiết kế chốt nêm tự khóa; vừa khít, chính xác	Chân lỏng lẻo hoặc kích thước không nhất quán	Cấu trúc giàn giáo tổng thể có cảm giác không ổn định và lung lay, ảnh hưởng đến an toàn của người lao động.
Tiêu chuẩn tuân thủ	EN 12810 / AS/NZS 1576	Không có chứng nhận hoặc phụ thuộc vào các tiêu chuẩn nội bộ đơn giản
Truy xuất nguồn gốc chất lượng	Mỗi lô bao gồm một báo cáo thử nghiệm vật liệu và số lô	Không có hồ sơ liên quan	Không có khả năng truy tìm nguồn nguyên liệu thô trong trường hợp xảy ra tai nạn.

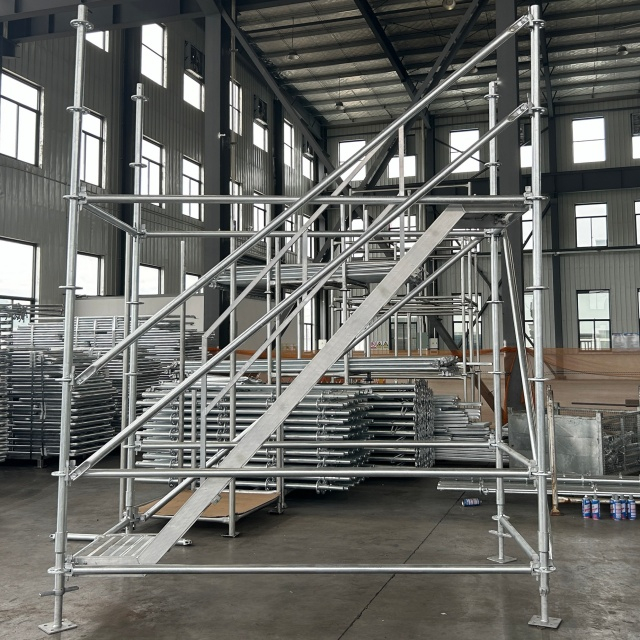

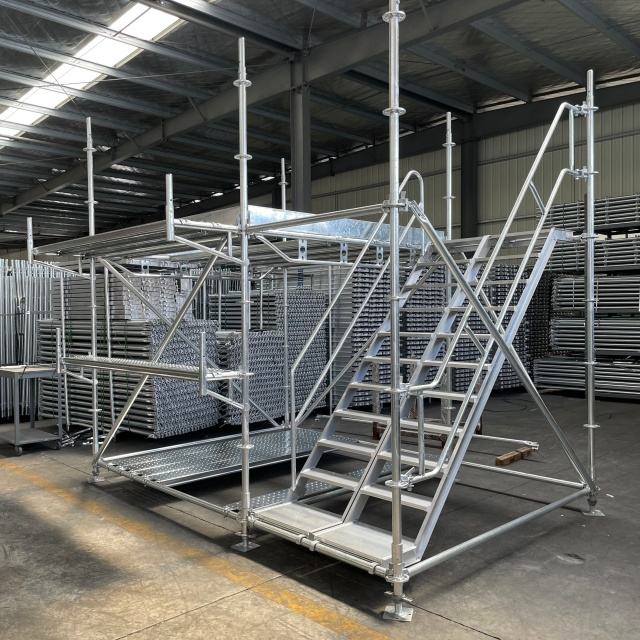

Quá trình lắp đặt giàn giáo Ringlock là gì?

Quá trình cài đặt

1. Xác định phạm vi thi công: Xác định diện tích lắp dựng giàn giáo dựa trên bản vẽ thiết kế. Đánh dấu bố cục và vị trí theo kích thước đã chỉ định, thực hiện các điều chỉnh cần thiết trong quá trình thi công dựa trên điều kiện thực tế của địa điểm.
2. Lắp đặt các chân đế có thể điều chỉnh được: Đảm bảo mặt đất bằng phẳng và chắc chắn. Đặt các tấm đế tại các vị trí đã định và đặt các giắc cắm đế có thể điều chỉnh được lên trên chúng.
3. Lắp vòng đệm đế: Lắp vòng đệm đế (ống bọc đế) lên trên các giắc cắm đế có thể điều chỉnh được . Điều chỉnh các đai ốc trên giắc cắm đế để đảm bảo rằng tất cả các vòng đế được căn chỉnh ở cùng một độ cao theo chiều ngang.
4. Lập các tiêu chuẩn và sổ cái: Chèn các tiêu chuẩn dọc vào các vòng đệm đế. Kết nối các sổ cái ngang với hoa thị khóa vòng nằm trên các tiêu chuẩn và đóng các chốt nêm vào các lỗ nhỏ trên các hoa thị để cố định các kết nối.
5. Lắp đặt các giằng chéo: Các giằng chéo nên được lắp đặt theo dạng lưới để tăng cường độ ổn định của kết cấu và đảm bảo kết cấu giàn giáo luôn thẳng và vuông vắn.
6. Lắp đặt ván giàn giáo và bảo vệ an toàn: Đặt ván thép ( ván bước giàn giáo ) ngang qua các sổ ngang. Lắp ván chân dọc theo các cạnh và dựng lan can để đảm bảo an toàn khi vận hành.
7. Lắp dựng tầng 2: Lặp lại các bước từ 4 đến 6 cho đến khi hệ thống giàn giáo khóa vòng đạt độ cao quy định.

Những điểm chính cho việc xây dựng giàn giáo Ringlock

1. Chiều dài lộ ra của vít điều chỉnh trên giắc cắm đế có thể điều chỉnh không được vượt quá 300 mm.
2. Các tiêu chuẩn dọc thường được sắp xếp theo một trong hai cấu hình: kiểu ma trận xoắn ốc (giống như cấu trúc cột lưới) hoặc kiểu 'hình số tám' đối xứng (hoặc kiểu 'V' đối xứng).
3. Khi chiều cao giàn giáo đạt đến thông số kỹ thuật thiết kế — và trước khi đổ bê tông — hệ thống giàn giáo khóa vòng phải được kiểm tra nghiệm thu chính thức.
4. Hệ thống giàn giáo khóa vòng phải đảm bảo yêu cầu thiết kế, đảm bảo độ cao và ổn định; không có bộ phận nào bị lỏng hoặc không được hỗ trợ (treo).
5. Chiều dài kéo dài đúc hẫng của giắc chữ U điều chỉnh được và giắc đế điều chỉnh ngoài sổ ngang phải tuân thủ nghiêm ngặt các thông số kỹ thuật thiết kế.
6. Xác minh rằng các chốt nêm trên các thanh giằng chéo dọc được gắn chặt và căn chỉnh song song với các tiêu chuẩn dọc; tương tự, xác minh rằng các chốt nêm trên sổ cái ngang được căn chỉnh vuông góc với sổ cái.
7. Xác minh rằng vị trí lắp đặt, số lượng và hình thức bố trí của tất cả các bộ phận kết cấu đều tuân thủ các thông số kỹ thuật của thiết kế.
8. Tất cả các chốt khóa trên giàn giáo khóa vòng phải ở vị trí khóa; phần đúc hẫng phải được định vị chính xác; các sổ ngang và nẹp dọc phải được lắp đặt đầy đủ tại mỗi tầng (hoặc thang máy); chốt khóa phải được buộc chặt chắc chắn; và mọi biện pháp bảo vệ an toàn phải được thực hiện đầy đủ.
9. Các biện pháp bảo vệ an toàn phù hợp như lưới an toàn ngang phải tuân thủ nghiêm ngặt các yêu cầu nêu trong đồ án quy hoạch xây dựng chuyên ngành.
10. Hồ sơ liên quan đến hoạt động lắp đặt và kiểm tra chất lượng phải được lưu giữ kịp thời và toàn diện.

Nguyên tắc an toàn chính

Thiết bị bảo hộ cá nhân (PPE): Tất cả nhân viên thực hiện công việc phải đội mũ bảo hộ, găng tay chống trượt và giày bảo hộ.
Khả năng chịu tải và độ ổn định: Nguyên tắc ổn định '4 trên 1' phải được tuân thủ nghiêm ngặt; Cụ thể, khi không có giằng bổ sung thì chiều cao dựng lên của giàn giáo không được vượt quá 4 lần kích thước cạnh ngắn nhất của chân giàn giáo.
Kiểm tra vật liệu: Nghiêm cấm việc sử dụng bất kỳ thành phần kết cấu nào bị hư hỏng, cong, biến dạng hoặc bị ăn mòn nghiêm trọng.
Khả năng tương thích của thành phần: Nếu các thành phần từ các nhà sản xuất khác nhau được kết hợp thì phải tiến hành xác minh riêng về khả năng tương thích của chúng.

Câu hỏi thường gặp về giàn giáo Ringlock

Q Cấu trúc kết nối vòng hoa hồng đảm bảo sự ổn định của hệ thống như thế nào?

A Các nút hoa hồng trong hệ thống giàn giáo khóa vòng của chúng tôi cho phép kết nối theo tối đa tám hướng trong một mặt phẳng. Cơ chế tự khóa của các đầu nêm đảm bảo hình thành khớp 'bán cứng'. Sau khi nêm được đóng về phía trước bằng búa, nó sẽ tạo ra một lực căng trước cực kỳ cao tại khớp, do đó giảm thiểu chuyển vị (tức là hiệu ứng P-Delta); so với hệ thống Cuplock hoặc Kwikstage, thiết kế kết cấu này mang lại độ cứng xoắn vượt trội.
Q Hệ thống giàn giáo Ringlock của bạn có tương thích với các sản phẩm của các thương hiệu lớn khác (ví dụ Layher) không?

A Khả năng tương thích thực sự là mối quan tâm chung của khách hàng. Hệ thống giàn giáo khóa vòng của chúng tôi có thiết kế hoa thị 8 lỗ tiêu chuẩn và sử dụng ống thép có đường kính 48,3 mm. Mặc dù kích thước của nó tương thích với nhiều hệ thống giàn giáo được công nhận trên toàn cầu, nhưng chúng tôi đặc biệt khuyên bạn nên tham khảo ý kiến của các kỹ sư trước khi trộn các bộ phận từ các nhà sản xuất khác nhau để đảm bảo độ cứng của khớp cũng như sự tuân thủ và an toàn tổng thể của hệ thống.
Q Tuổi thọ sử dụng gần đúng của lớp phủ Mạ kẽm nhúng nóng (HDG) trong môi trường ăn mòn là bao nhiêu?

A Tất cả các bộ phận của chúng tôi đều trải qua quy trình mạ kẽm nhúng nóng nghiêm ngặt theo tiêu chuẩn ISO 1461, đạt được độ dày lớp mạ kẽm trung bình là ≥80 ừm. Trong môi trường công nghiệp hoặc ven biển điển hình, lớp phủ này cung cấp khả năng chống ăn mòn lên đến 15 đến 20 năm—mức hiệu suất cao hơn đáng kể so với các sản phẩm tương đương được xử lý bằng mạ kẽm trước hoặc sơn.
Q Tại sao bạn chọn thép Q355B thay vì thép Q235 tiêu chuẩn?

A Q355B (S355JR) là thép hợp kim thấp, cường độ cao với cường độ năng suất cao hơn đáng kể so với thép Q235. Bằng cách sử dụng vật liệu này, các tiêu chuẩn giàn giáo Ringlock của chúng tôi có thể chịu được tải trọng nặng hơn trong khi vẫn giữ được trọng lượng nhẹ—do đó giảm chi phí vận chuyển và giảm bớt cường độ lao động một cách hiệu quả. Trong lĩnh vực xây dựng nhà cao tầng và giàn giáo công nghiệp, thép Q355B được công nhận rộng rãi là 'tiêu chuẩn vàng' trong ngành.
Q Giàn giáo Ringlock của bạn có tuân thủ các tiêu chuẩn an toàn quốc tế không?

A Đúng. Tất cả các sản phẩm của chúng tôi đều được thiết kế, thử nghiệm và chứng nhận theo EN 12810-1/2 (Tiêu chuẩn Châu Âu), ANSI/SSFI SC100-5/05 (Tiêu chuẩn Hoa Kỳ) và AS/NZS 1576 (Tiêu chuẩn Úc/New Zealand). Đối với mỗi lô hàng, chúng tôi cung cấp Báo cáo thử nghiệm vật liệu (MTR) toàn diện và thông tin truy xuất nguồn gốc lô để đảm bảo an toàn và tính toàn vẹn của cấu trúc trong quá trình xây dựng tại chỗ.
