Các khớp nối giàn giáo , được sử dụng để kết nối các ống thép khi xây dựng giàn giáo và đầu nối giữa các ống thép và các cấu trúc khác, được sử dụng rộng rãi trong nhiều loại dự án giàn giáo khác nhau . , thường có các tiêu chuẩn châu Âu và tiêu chuẩn của Nhật Bản. EK là nhà cung cấp bộ ghép nối giàn giáo hàng đầu Trung Quốc , tập trung vào việc giới thiệu các ốc vít giàn giáo tiêu chuẩn châu Âu để đáp ứng việc sử dụng các quốc gia sau, Áo, Bỉ, Síp, Cộng hòa Séc, Đan Mạch, Estonia, Phần Lan, Pháp Bồ Đào Nha, Slovakia, Slovenia, Tây Ban Nha, Thụy Điển, Thụy Sĩ và Vương quốc Anh.

Trong trang này ：

Các loại khớp nối giàn giáo
Video ghép đôi giàn giáo nhôm
Tại sao chọn Khớp nối Giàn giáo EK

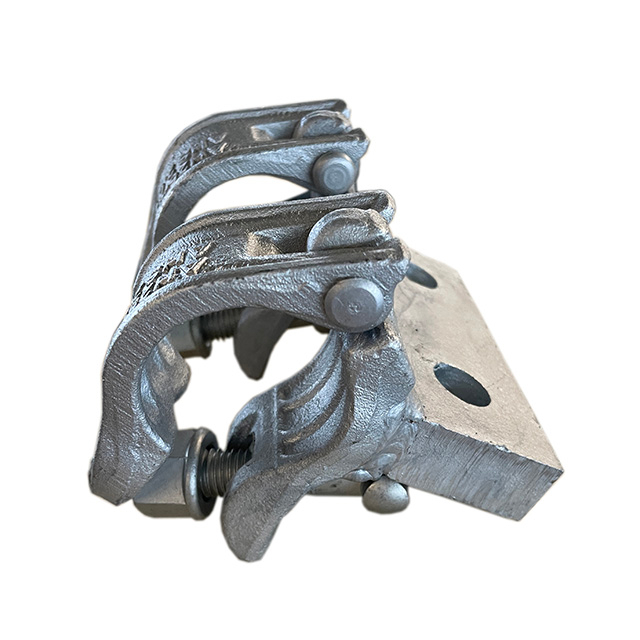

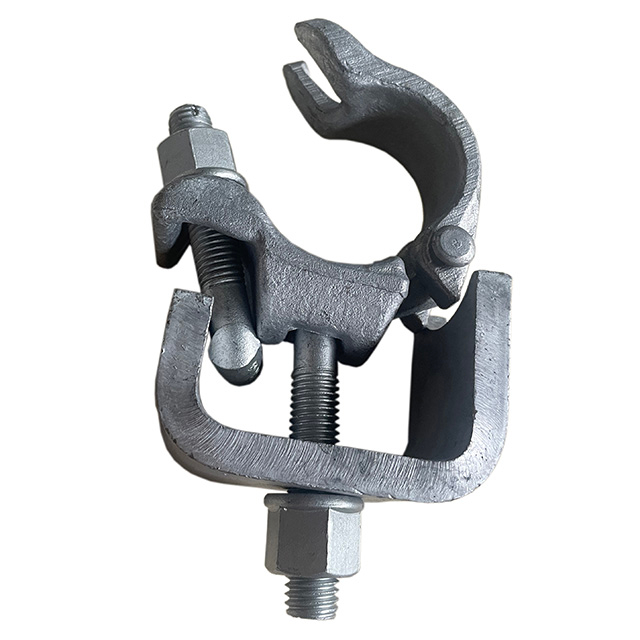

Các loại khớp nối giàn giáo

Bộ ghép góc phải (khớp nối đôi, khớp nối cố định). Được sử dụng nhiều nhất trong giàn giáo. Khớp nối xoay, là linh hoạt nhất trong ba bộ ghép giàn giáo thông thường. Bộ ghép tay được sử dụng cho kết nối khớp mông của hai ống thép giàn giáo , chủ yếu là ống dọc, ống ngang và niềng răng chéo.

Theo Tiêu chuẩn của Anh, EN74-1: 2005, các bộ ghép giàn giáo có thể được chia thành bốn loại sau trên cơ sở các kịch bản sử dụng:

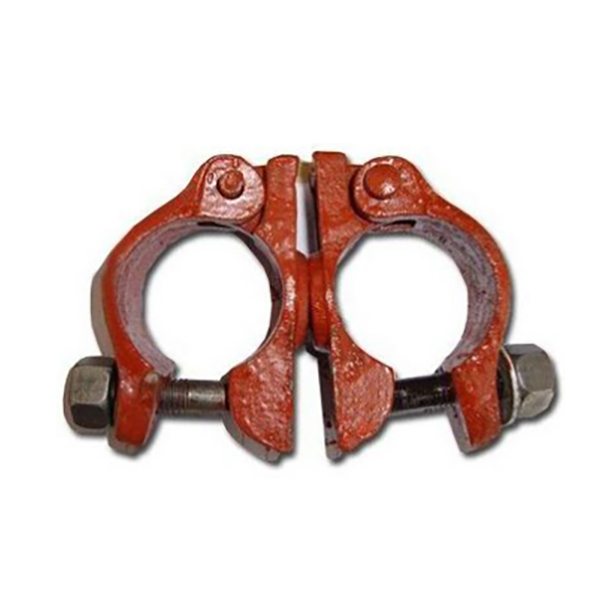

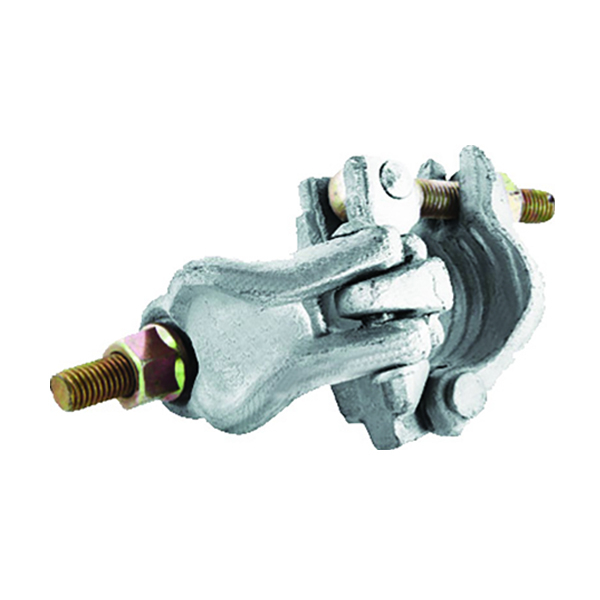

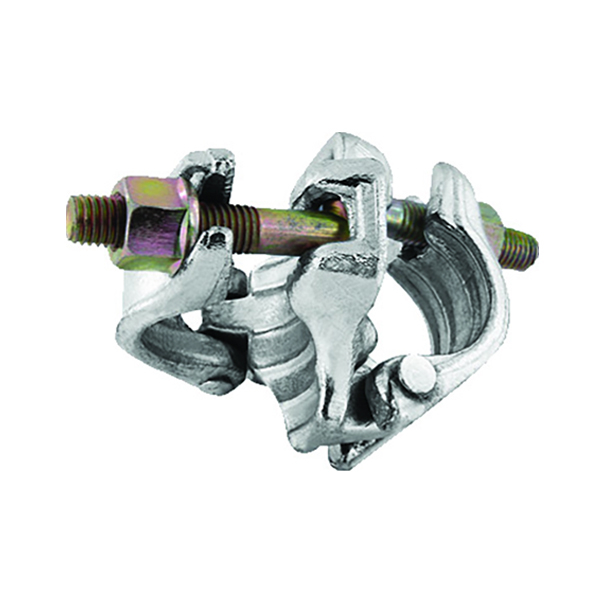

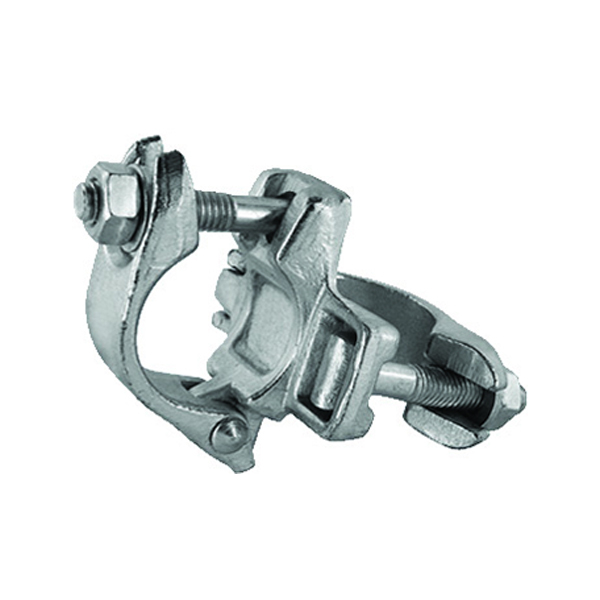

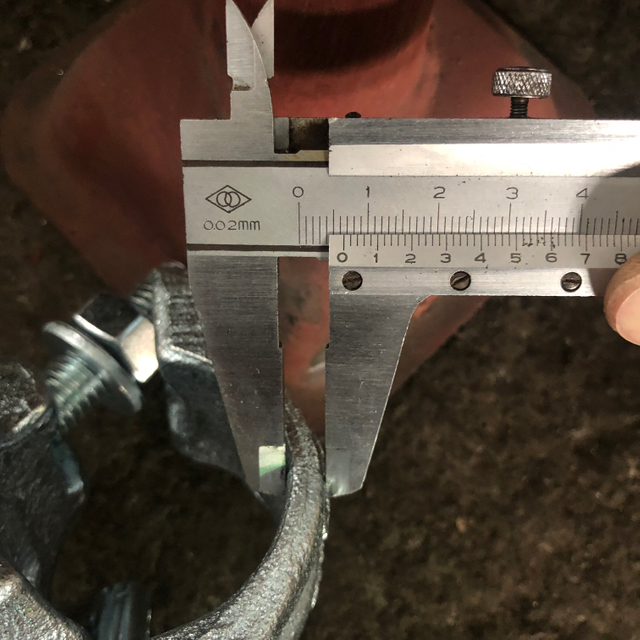

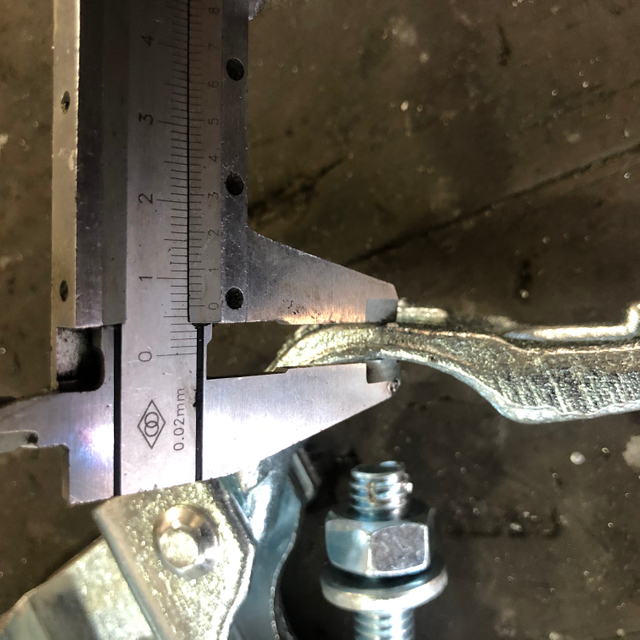

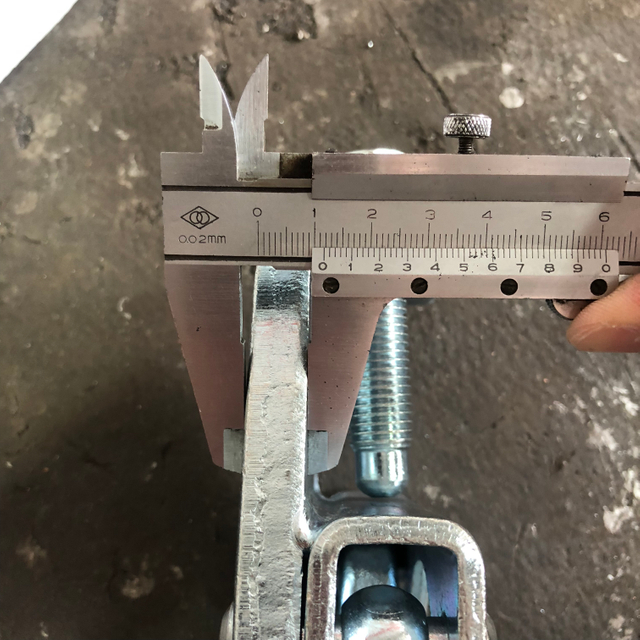

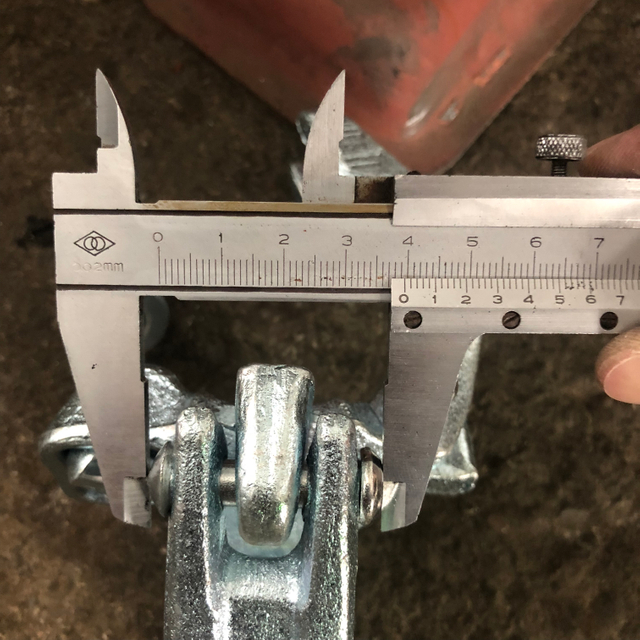

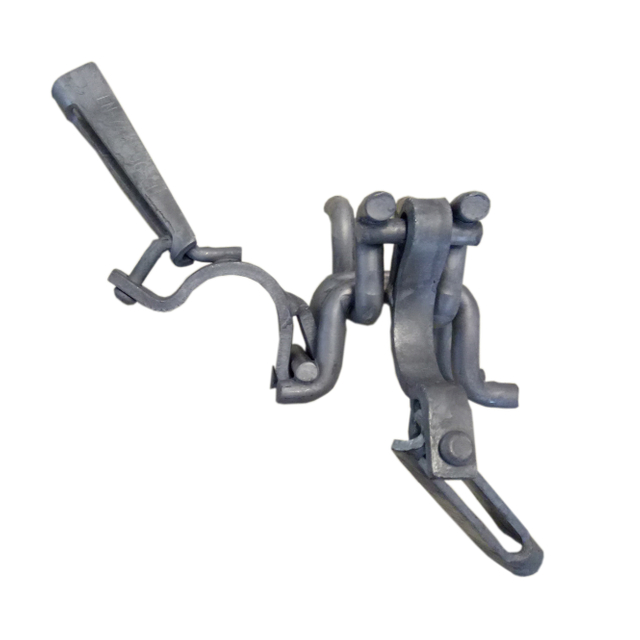

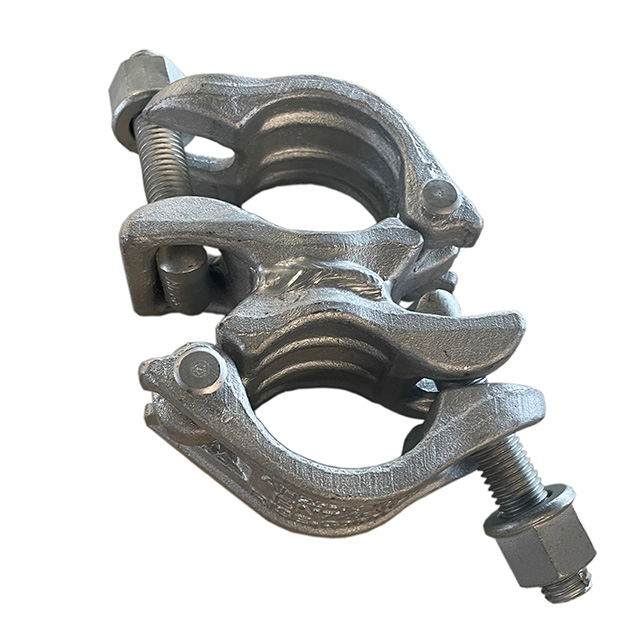

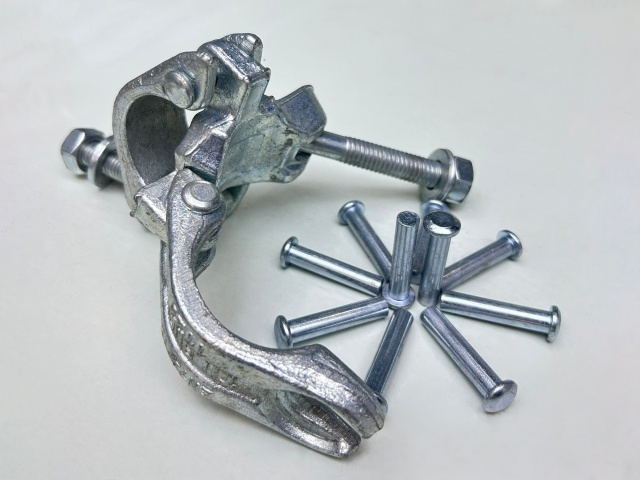

Khớp nối góc phải

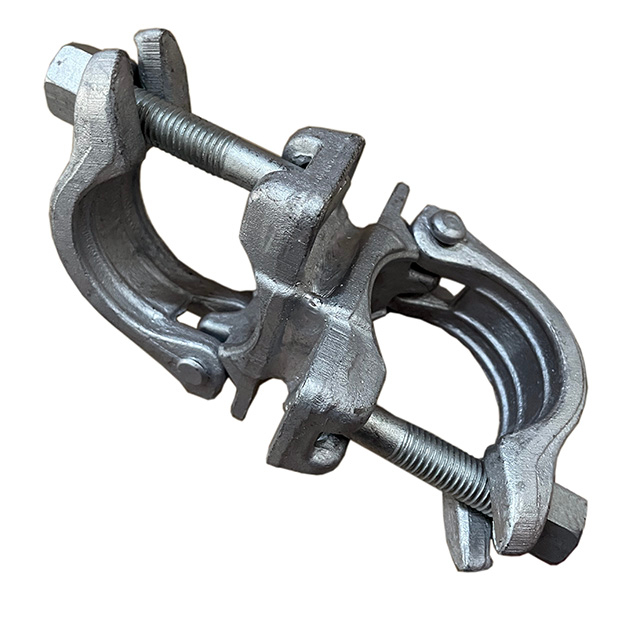

Khớp nối góc phải: còn được gọi là khớp nối kép hoặc bộ ghép cố định, thường được sử dụng để cố định đường ống theo chiều dọc và chắc chắn, loại bỏ khả năng của các ống thép bị tuột ra. Nó dựa vào ma sát giữa khớp nối và ống thép để chuyển tải. Chẳng hạn như kết nối của thanh thẳng đứng và thanh ngang lớn, thanh ngang lớn và thanh ngang nhỏ của giàn giáo.

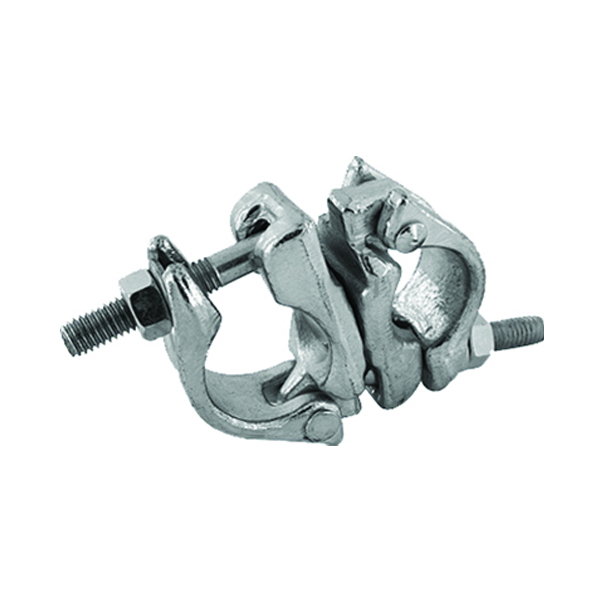

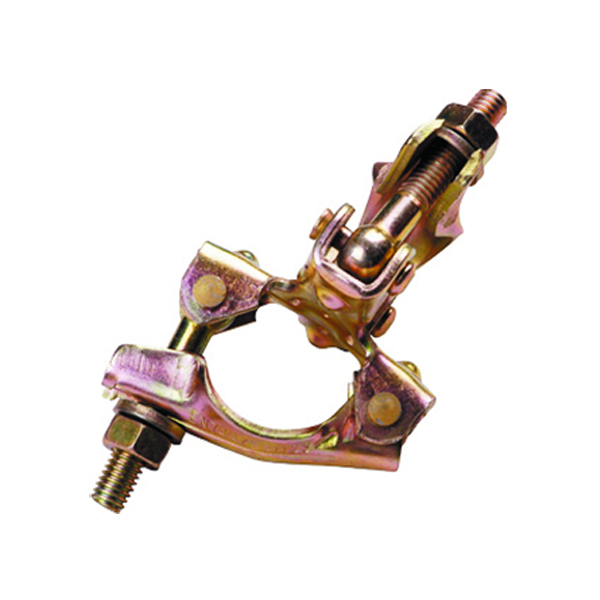

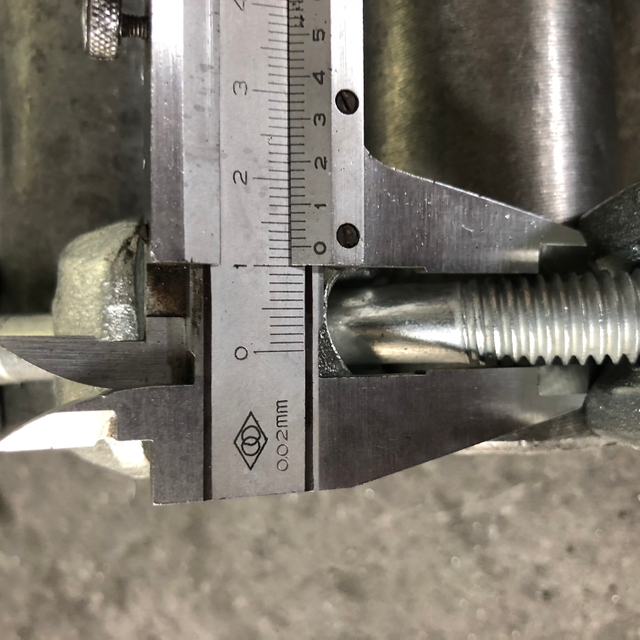

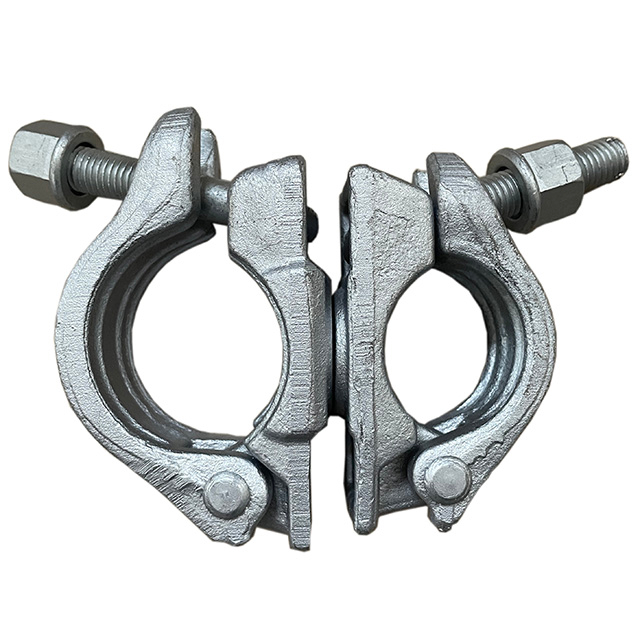

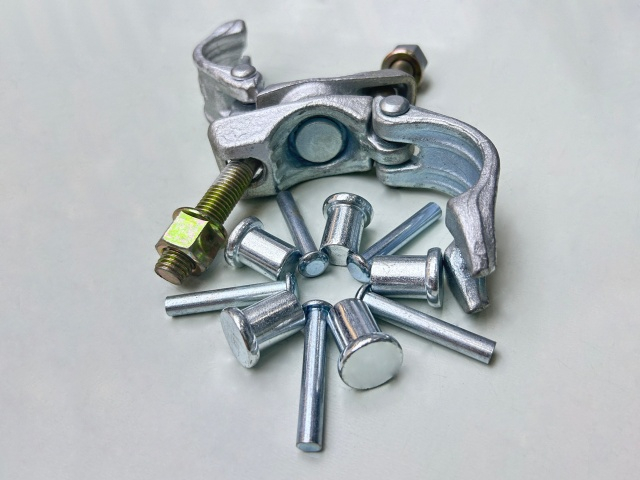

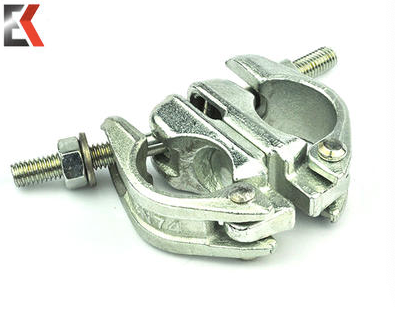

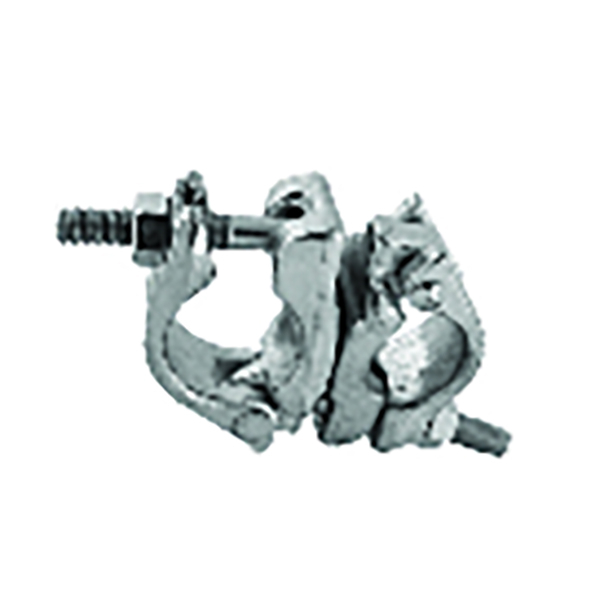

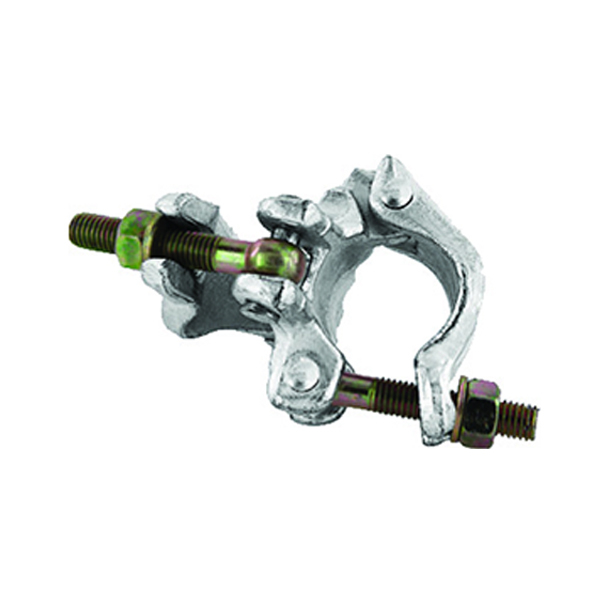

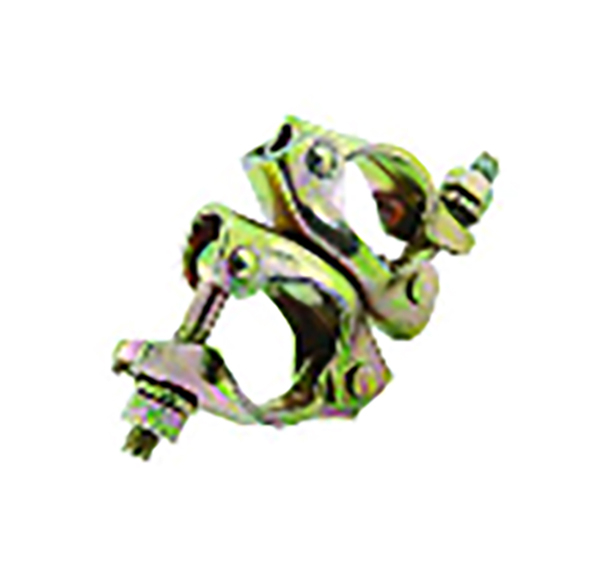

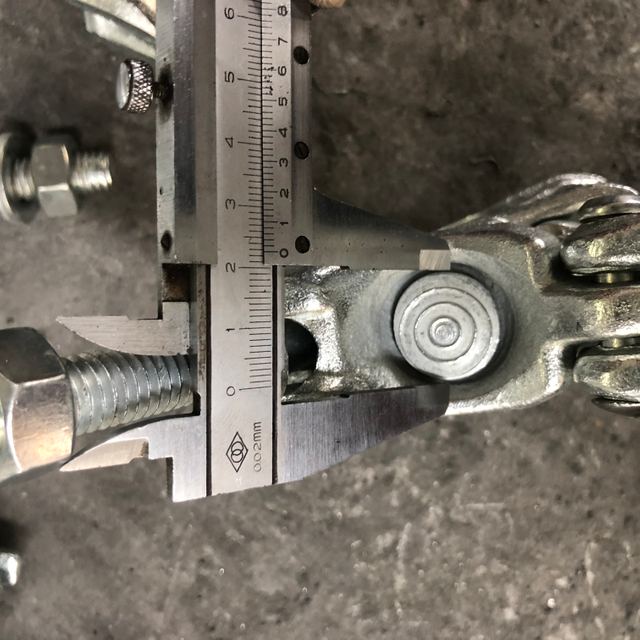

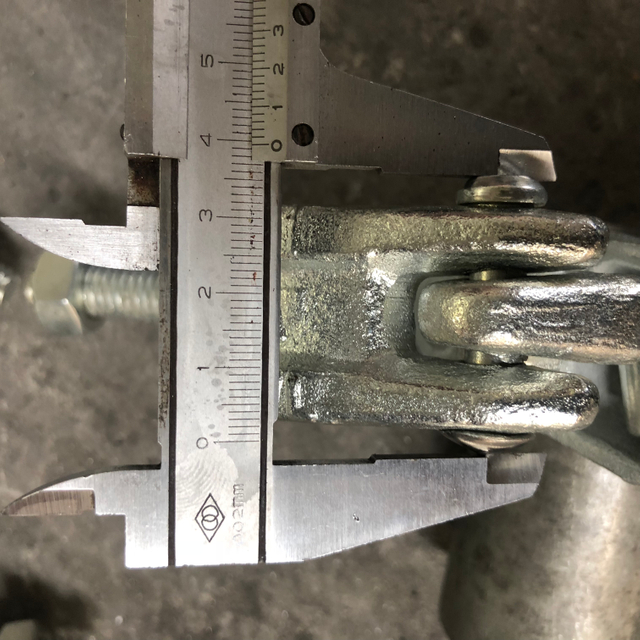

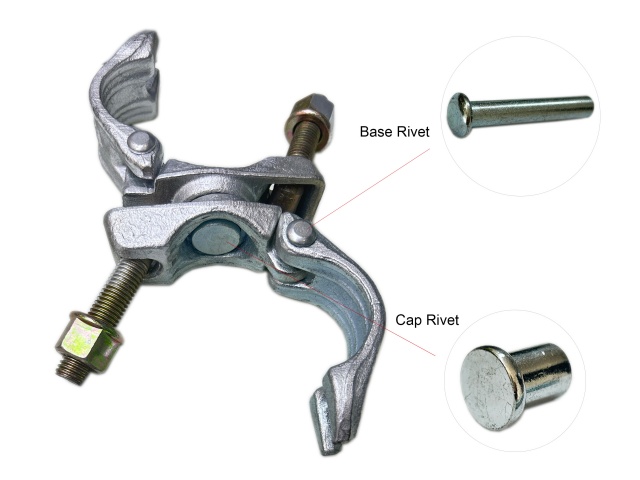

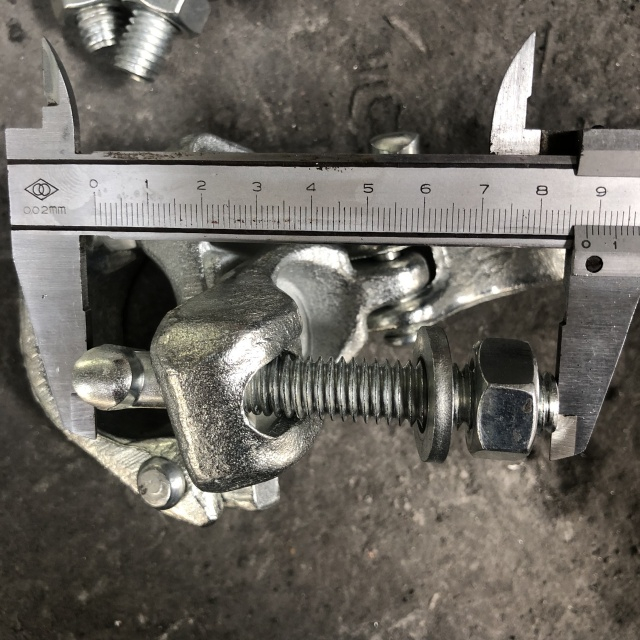

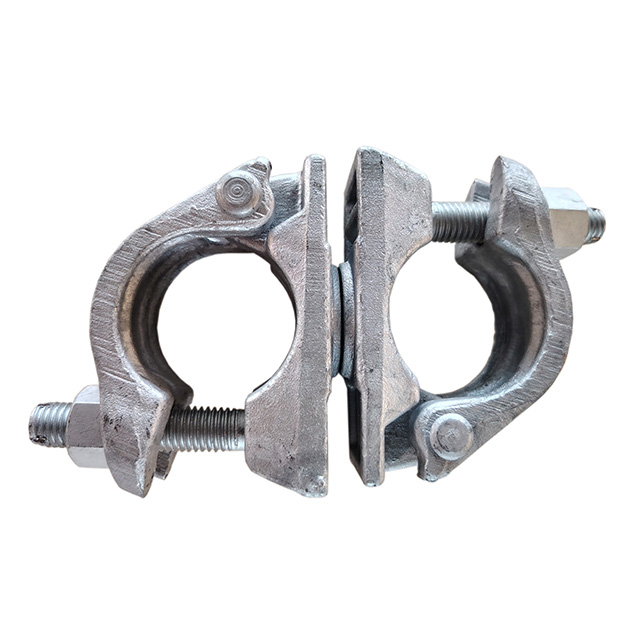

Khớp nối xoay

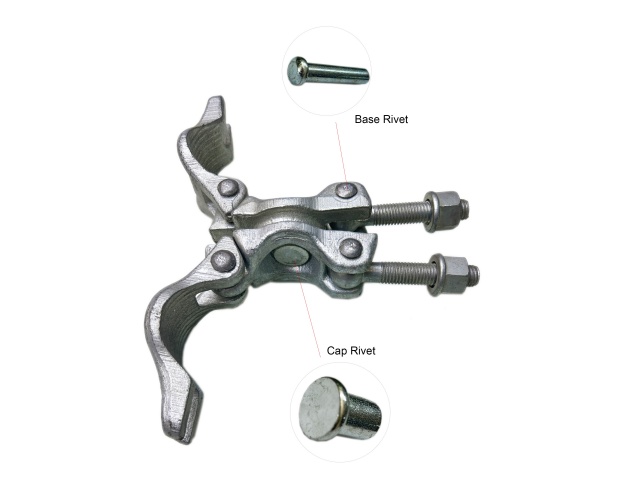

Khớp nối xoay: Được sử dụng để kết nối chéo và buộc chặt hai ống thép giàn giáo ở mọi góc độ. Kết nối và sửa hai thành phần và có thể xoay linh hoạt để tạo điều kiện xây dựng.

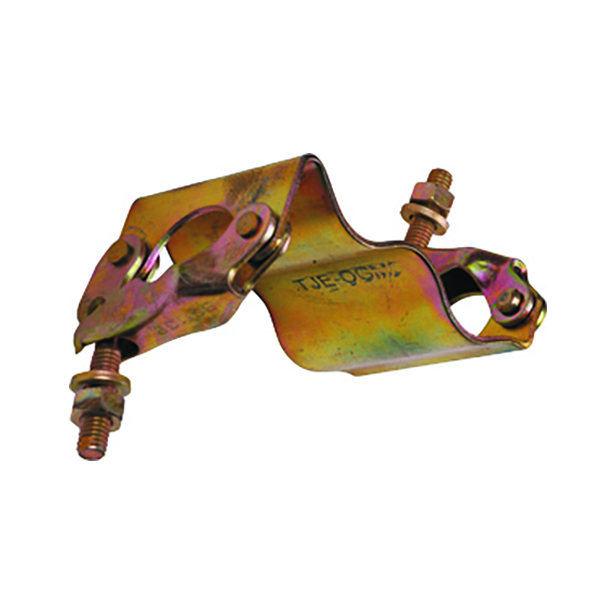

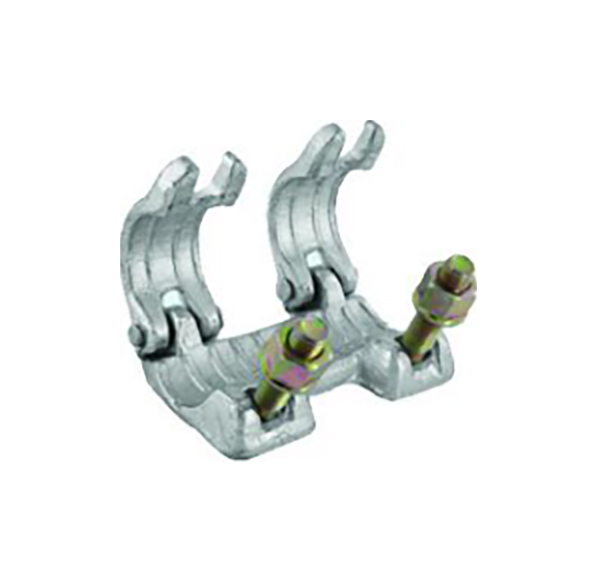

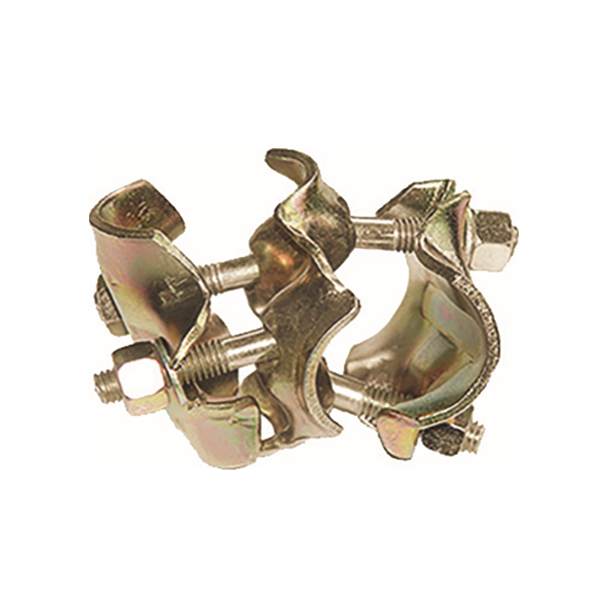

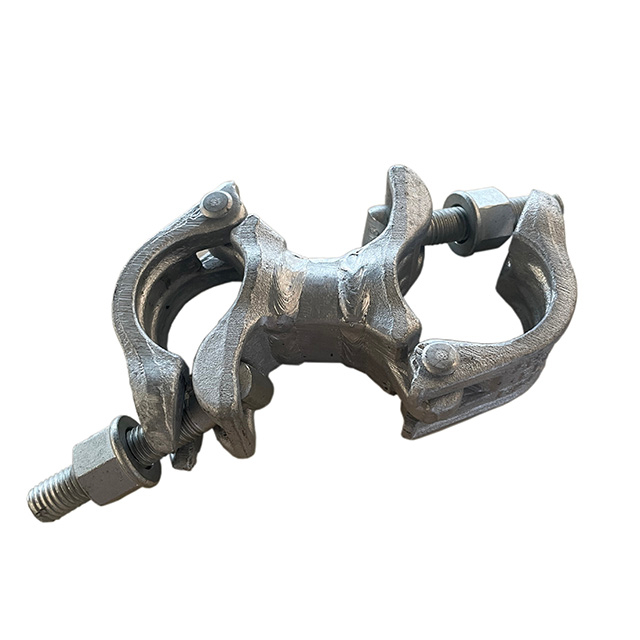

Khớp nối song song

Khớp nối song song: Được sử dụng để cố định hai ống thép giàn giáo song song, chủ yếu được sử dụng để buộc hàng rào.

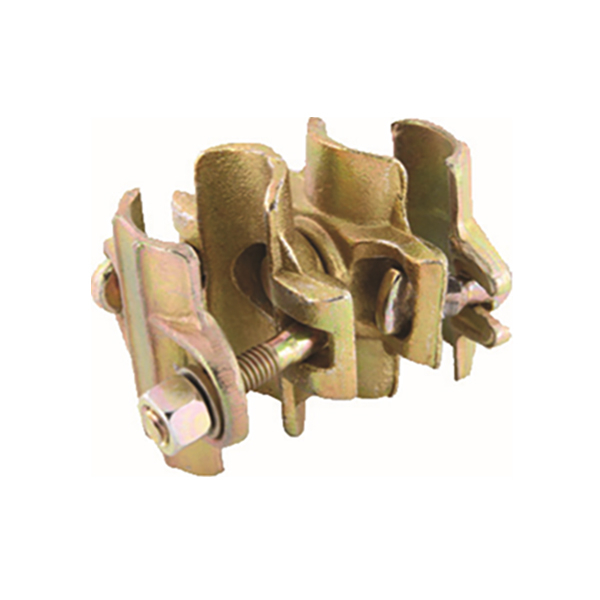

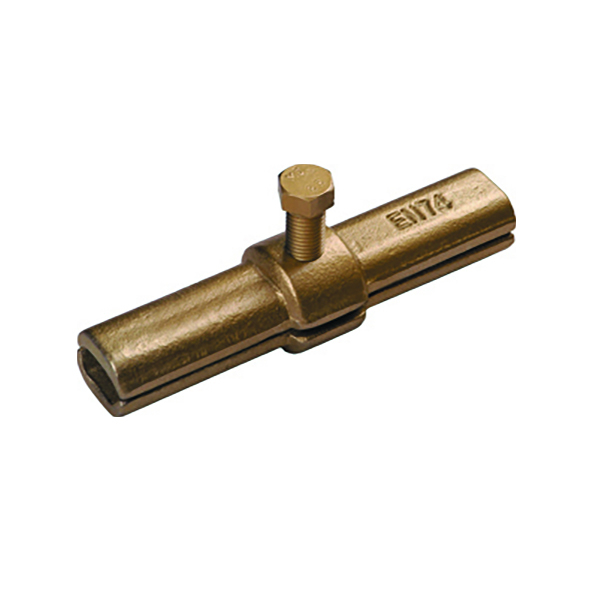

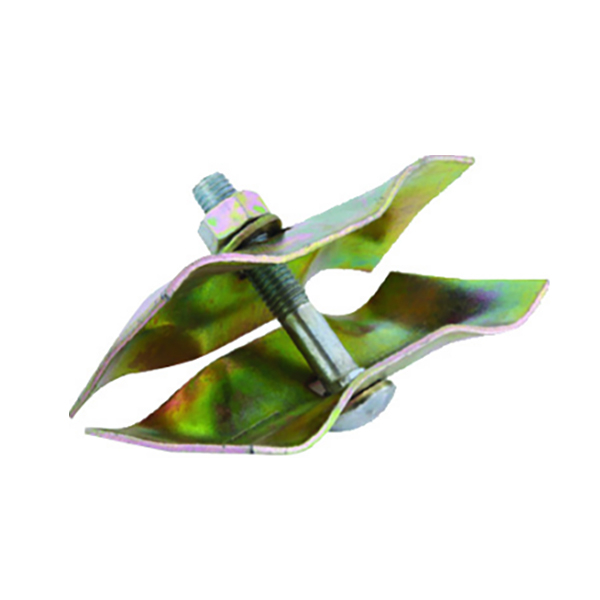

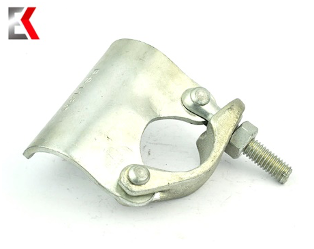

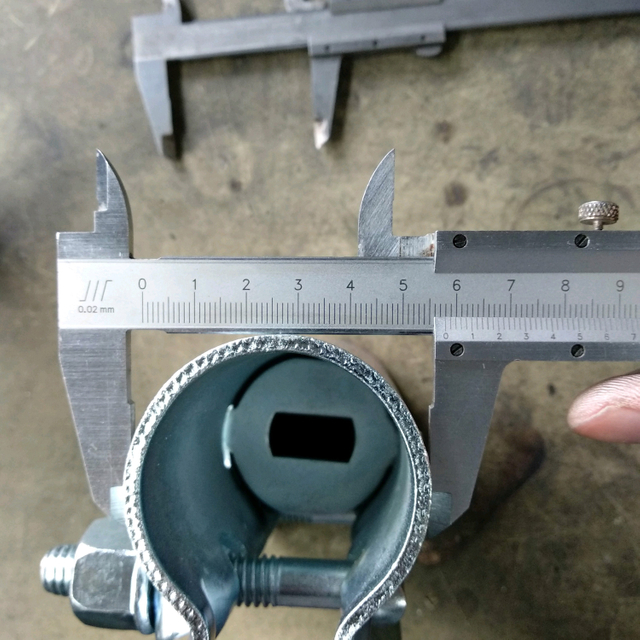

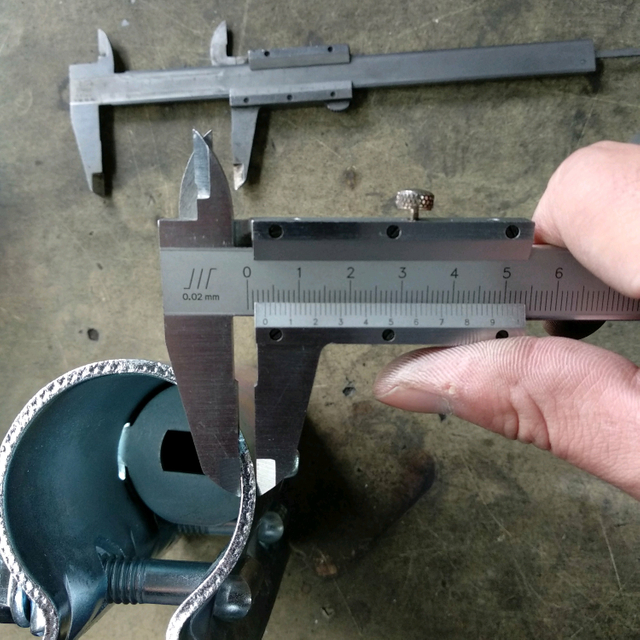

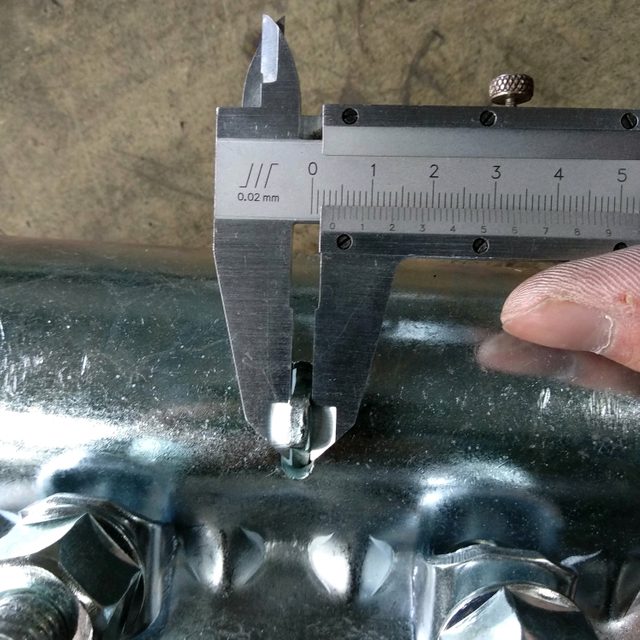

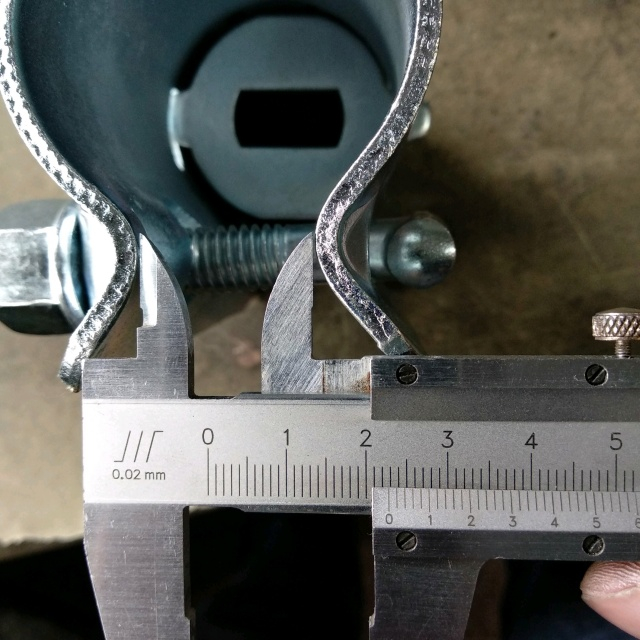

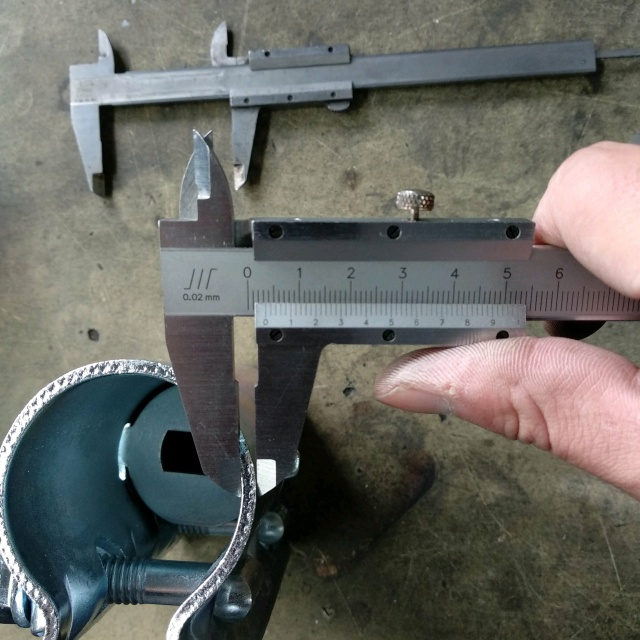

Phác thảo khớp nối tay áo

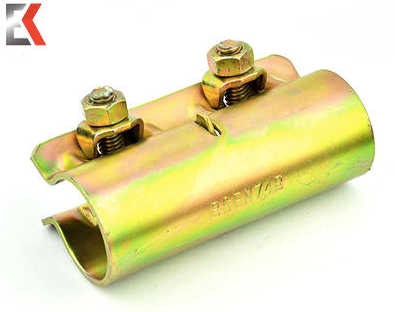

Phác thảo khớp nối tay áo thường được sử dụng để kết nối hai ống thép một cách chắc chắn để làm cho chúng một. Phác thảo khớp nối tay áo có thể bù đắp cho những thiếu sót của một ống thép quá ngắn.

Theo các yêu cầu và kịch bản sử dụng của các quốc gia khác nhau, các khớp nối giàn giáo có thể được chia các loại sau:

Chủ yếu được sử dụng cho các hệ thống giàn giáo được sử dụng ở Anh và các nước Liên bang.

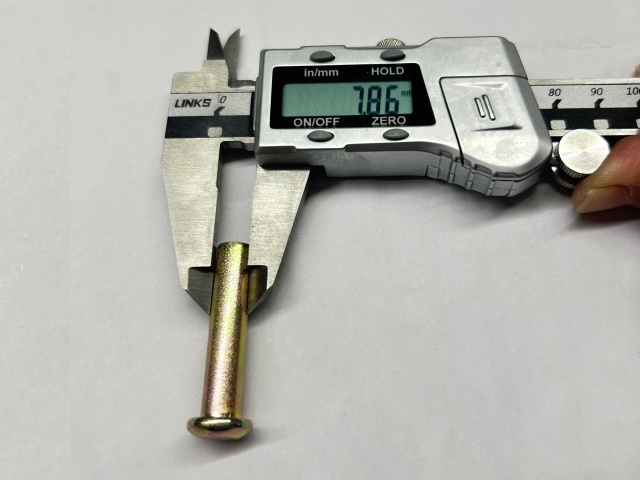

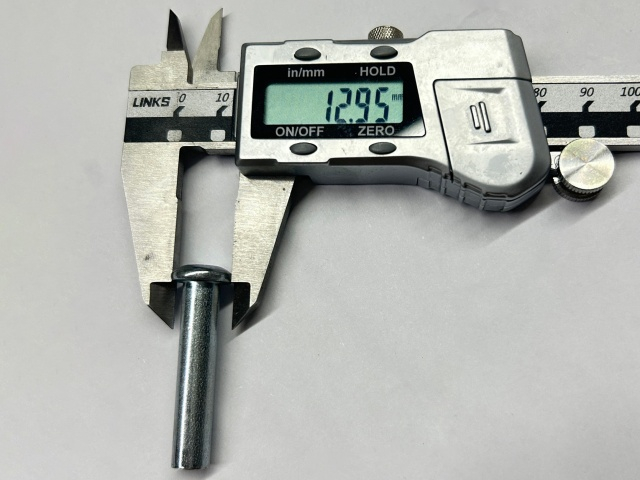

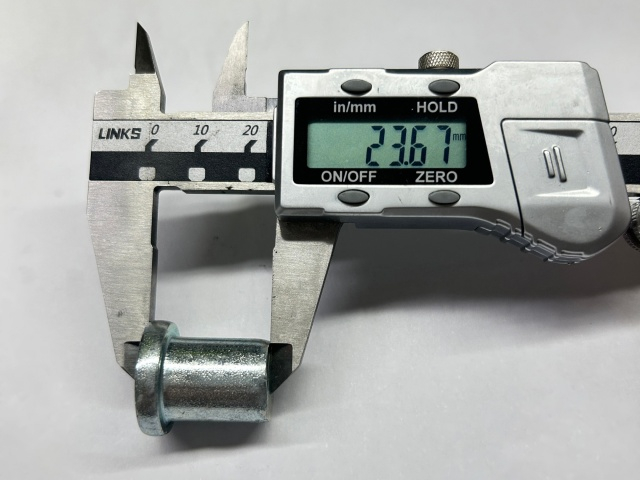

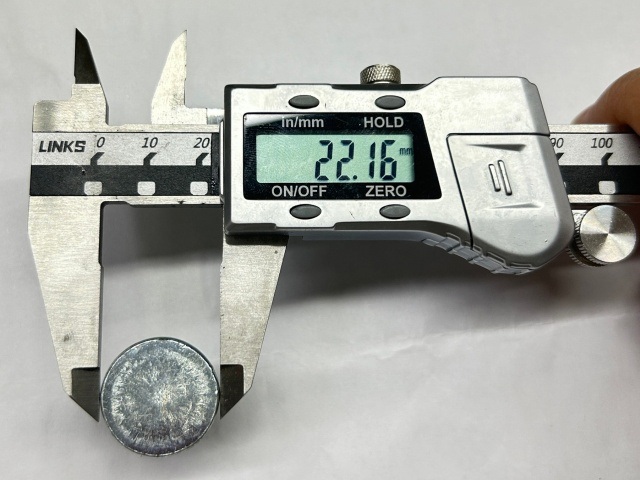

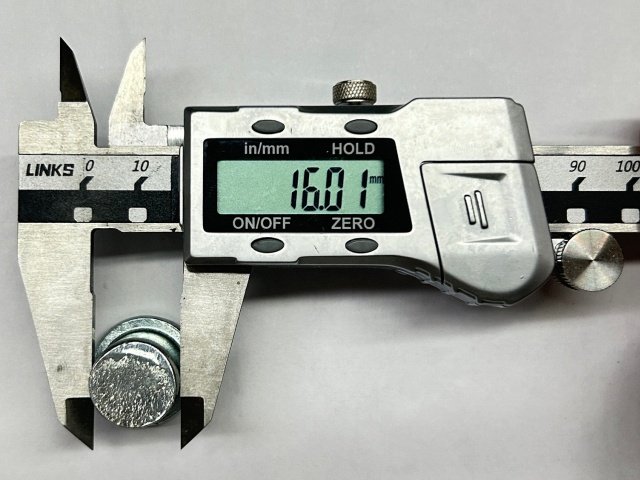

Loại Anh:

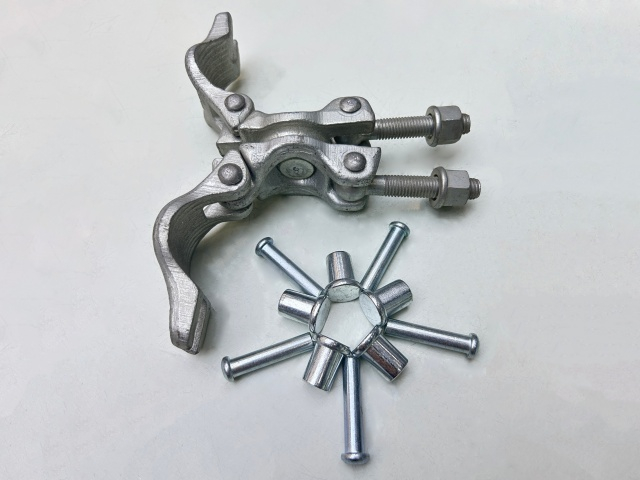

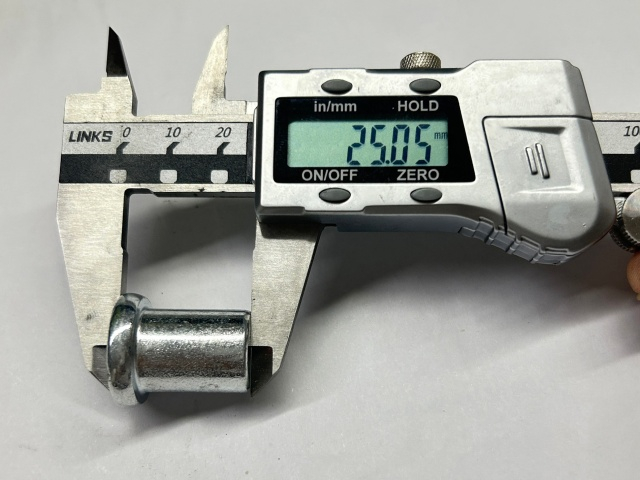

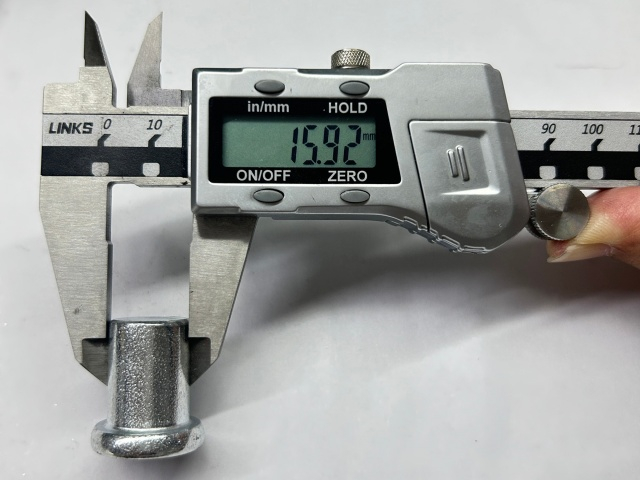

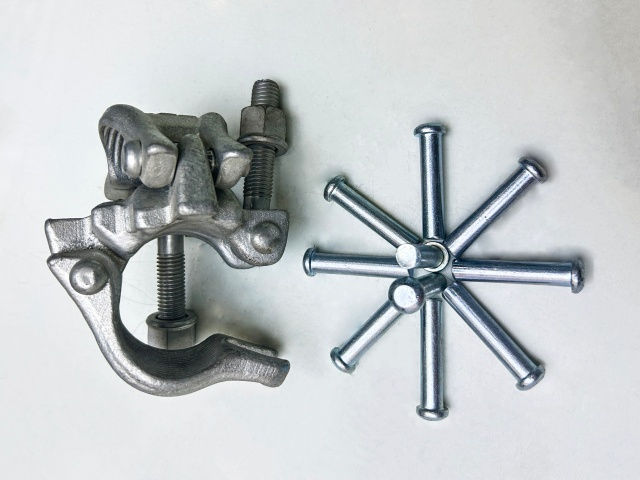

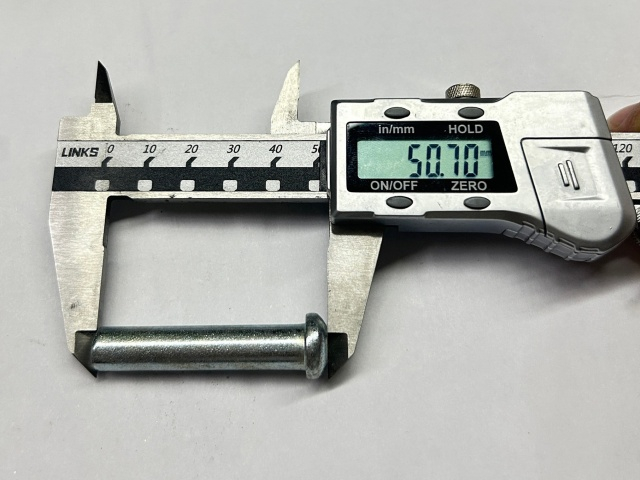

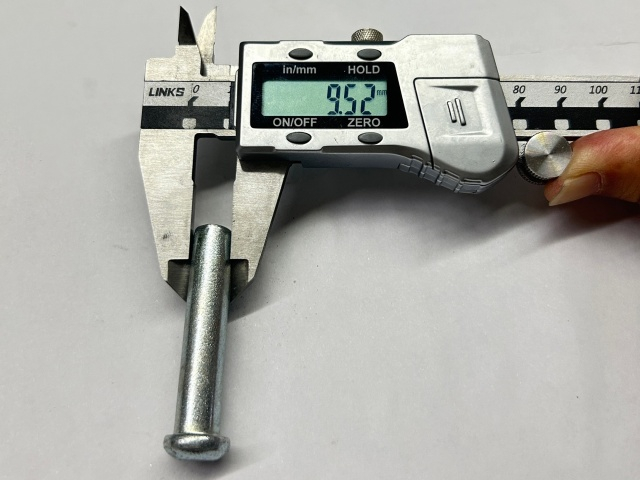

Loại Mỹ:

Chủ yếu được sử dụng trong hệ thống giàn giáo của Hoa Kỳ.

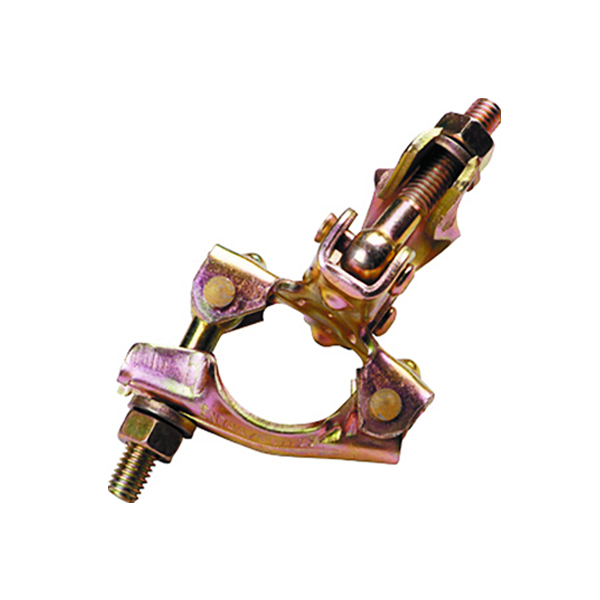

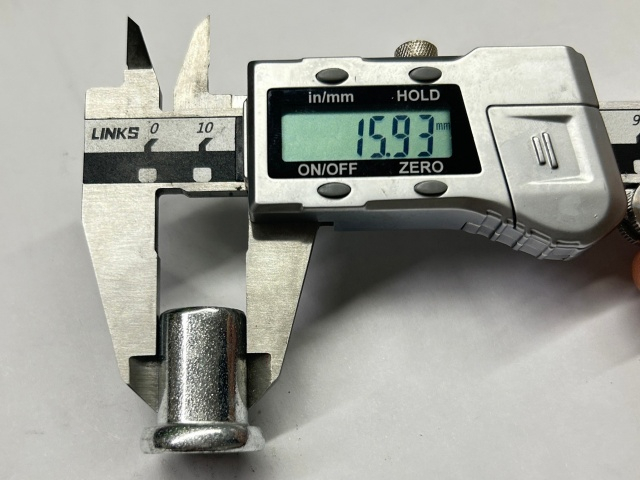

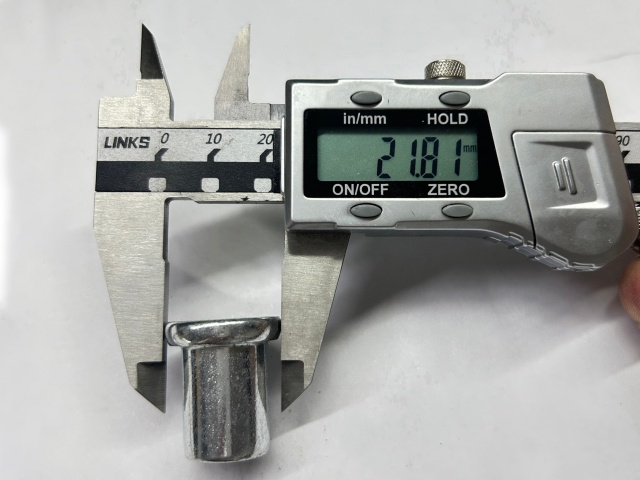

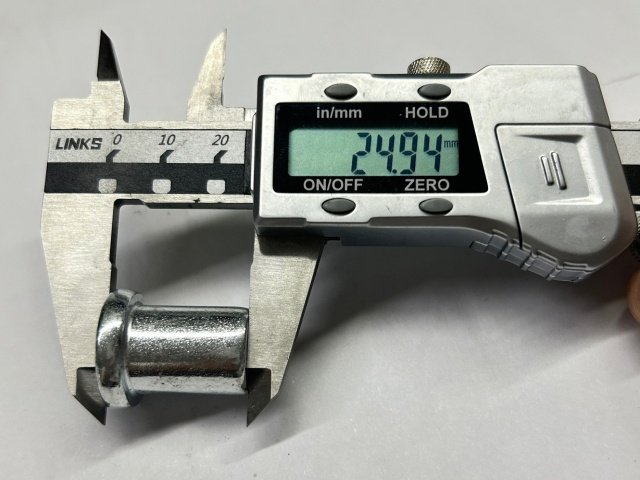

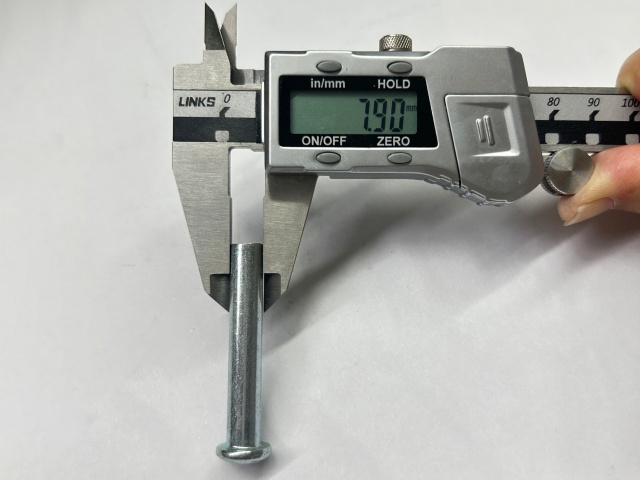

Loại Đức ：

Chủ yếu được sử dụng trong hệ thống giàn giáo Đức.

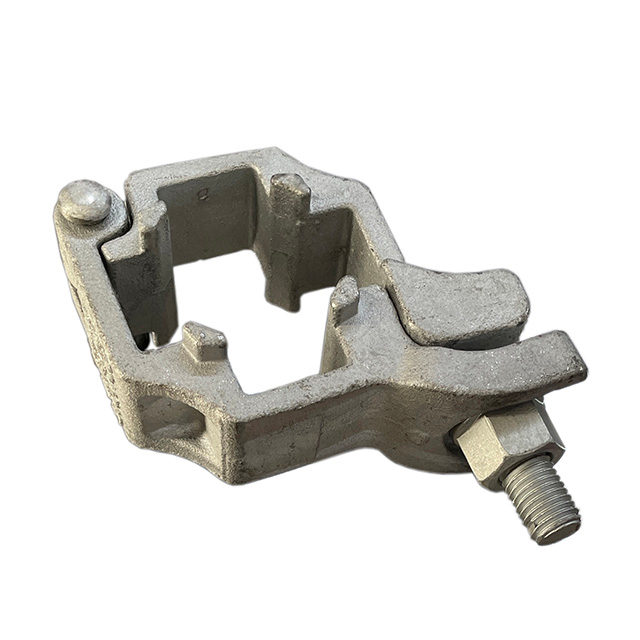

Loại Ý ：

Chủ yếu được sử dụng cho các hệ thống giàn giáo ở Ý.

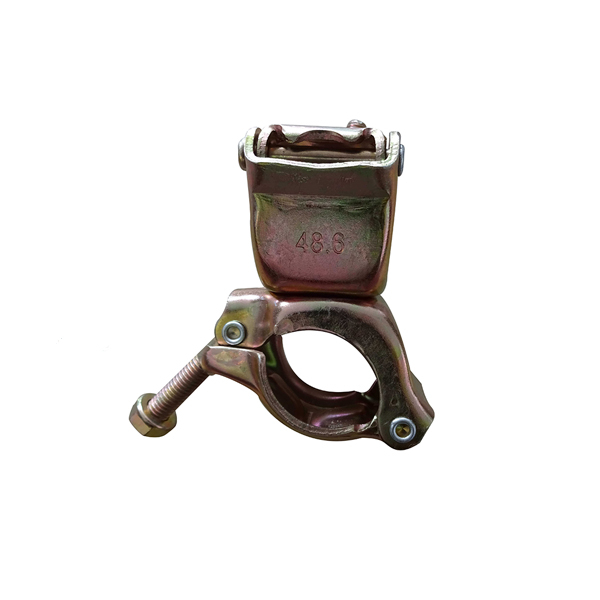

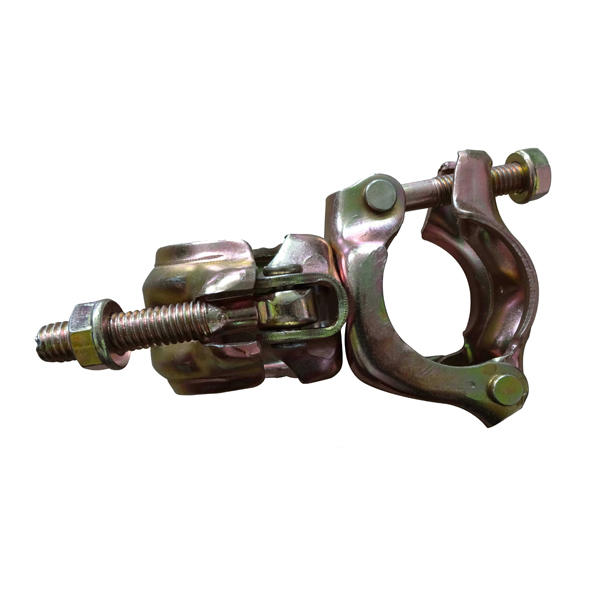

Tiếng Nhật, loại Hàn Quốc

Chủ yếu được sử dụng cho các hệ thống giàn giáo ở Nhật Bản và Hàn Quốc.

Theo các quy trình sản xuất khác nhau, chủ yếu có ba loại sau:

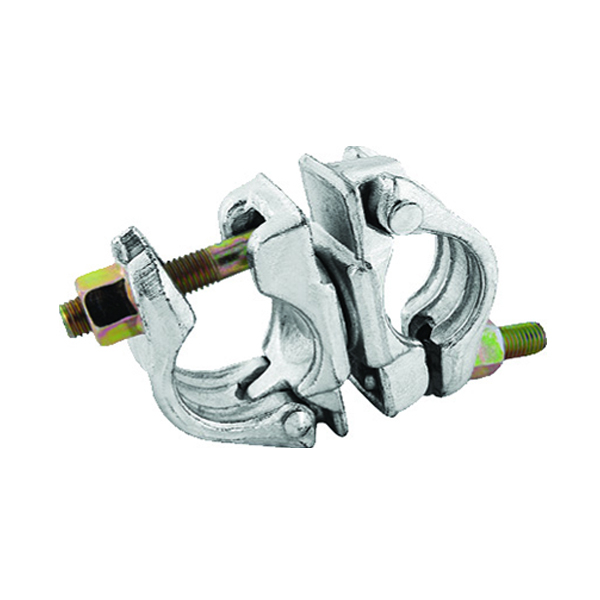

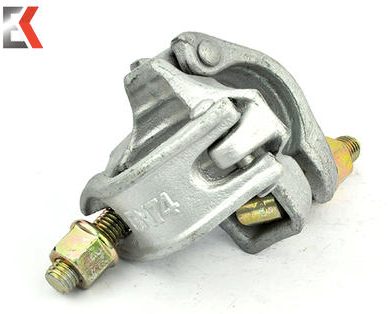

Các khớp nối giàn giáo giả mạo , quá trình sản xuất này có thể dẫn đến kết quả là độ bền của bộ ghép giàn giáo sẽ được đảm bảo trong khi đảm bảo sức mạnh. Đây là nơi mà khớp nối giàn giáo giả mạo vượt trội so với bộ ghép và ghép đúc được Sử dụng lò điện tần số cao để làm nóng thép kết cấu carbon của đặc điểm kỹ thuật tương ứng với trạng thái Austenite ở 950 ° -1050 ° C, và trải qua một lần rèn một lần là 300-600KN để cải thiện cấu trúc và tính chất cơ học của nó, cải thiện độ bền của sản phẩm và bảo vệ sức mạnh của nó. nhấn .

Các khớp nối giàn giáo giả mạo

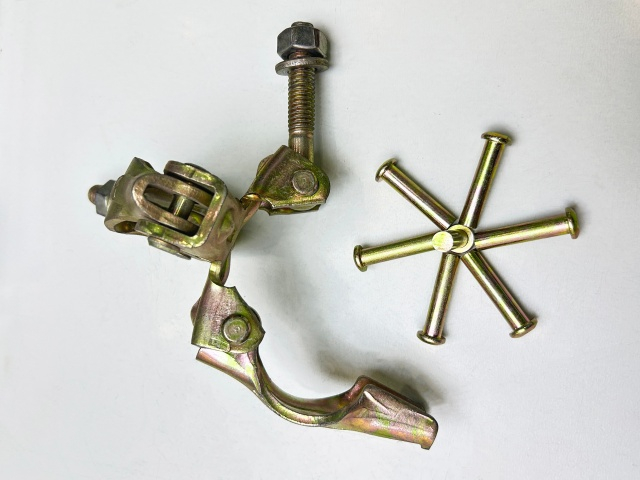

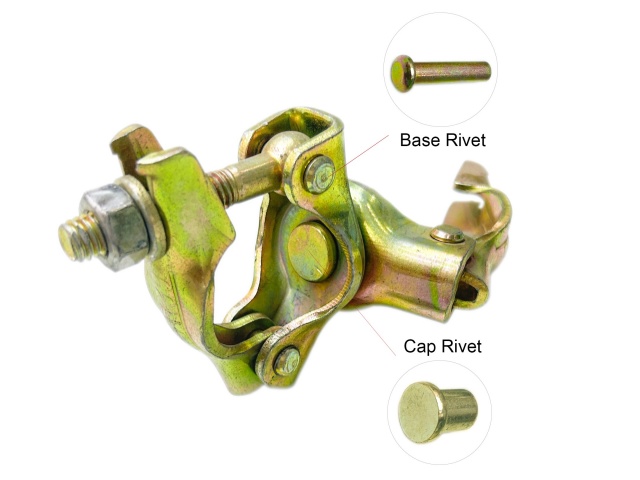

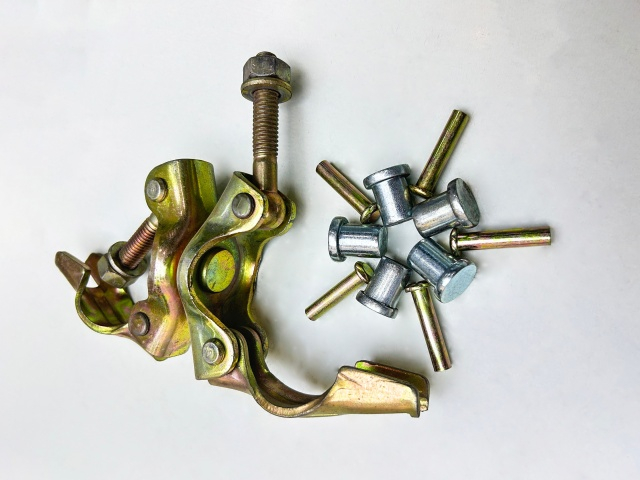

Bộ ghép được nhấn ：

Các khớp nối được nhấn so với khớp nối giả mạo, bộ ghép được nhấn có lợi thế về giá và đặc biệt là bù cho một số vị trí tuyển dụng sản phẩm không thể được sản xuất bằng quá trình rèn, sử dụng Q235, Q355, SPHC và các lớp thép khác. So với các khớp nối giả mạo, nó có một lợi thế về giá nhất định và nó cũng bù đắp cho khoảng cách sản xuất không thể nhận ra bằng một số công nghệ giả mạo.

Khớp nối đúc ：

Casting Coupler, thậm chí cả bộ ghép giàn giáo đúc có độ cứng cao, những thiếu sót về độ bền kém mà không thể vượt qua cuối cùng dẫn đến sự suy giảm thị phần hàng năm. Làm nóng đồng và sắt đến trạng thái lỏng, đổ nó vào khuôn đúc, làm mát nó một cách tự nhiên, và sau đó lắp ráp có đặc điểm của hiệu quả sản xuất cao, chu kỳ sản xuất nhanh và chi phí thấp. Do các đặc điểm không thể vượt qua của đúc: độ cứng cao nhưng độ dẻo dai kém, thị phần đang giảm dần hàng năm.

Theo các phương pháp điều trị bề mặt khác nhau, nó được chia thành ba loại sau:

1. Các khớp nối mạ kẽm-DIP: Sau khi tẩy, ngâm, nhúng và sấy khô, các khớp nối giàn giáo được ngâm trong dung dịch kẽm nóng chảy trong một khoảng thời gian nhất định và sau đó được lấy ra.

2. Các khớp nối được tạo ra-galvanized: Các khớp nối điện galvanized là các khớp nối giàn giáo cần được xử lý bằng cách tẩy tế bào chết và ngâm với thiết bị điện phân, sau đó đặt chúng vào dung dịch muối kẽm, sau đó kết nối điện cực âm của thiết bị điện phân; Đặt một tấm kẽm ở phía đối diện của mảnh và kết nối nó với điện cực dương của thiết bị điện phân, bật nguồn và sử dụng chuyển động định hướng của dòng điện từ điện cực dương sang điện cực âm để đặt dần một lớp kẽm trên bề mặt của bộ ghép.

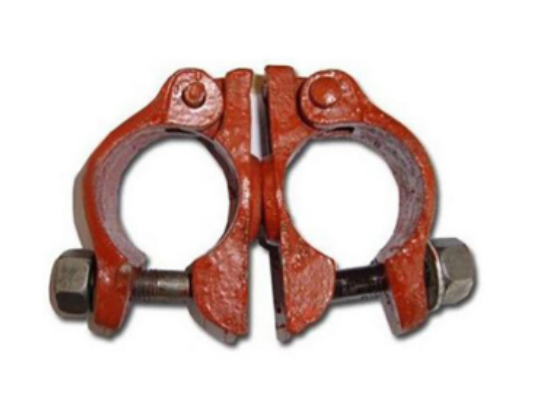

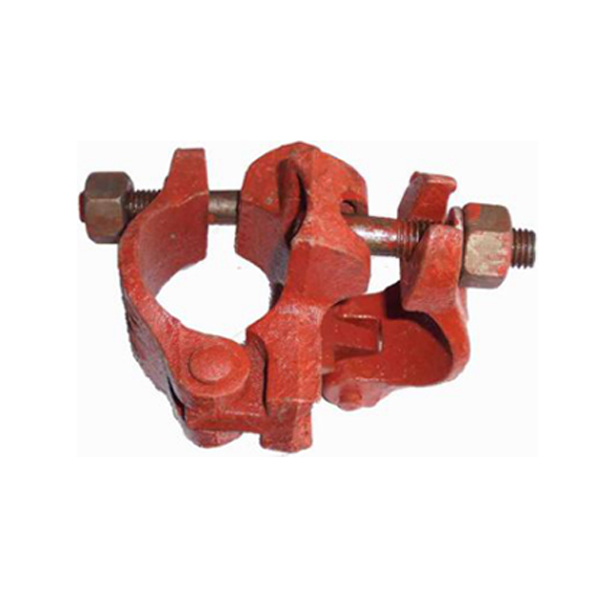

3. Khói các khớp nối sơn được bảo vệ: Sơn phun là phương pháp phủ được phun qua súng phun hoặc bộ nguyên tử đĩa, phân tán thành các giọt đồng đều và mịn bằng áp suất hoặc lực ly tâm, và áp dụng lên bề mặt của bộ ghép.

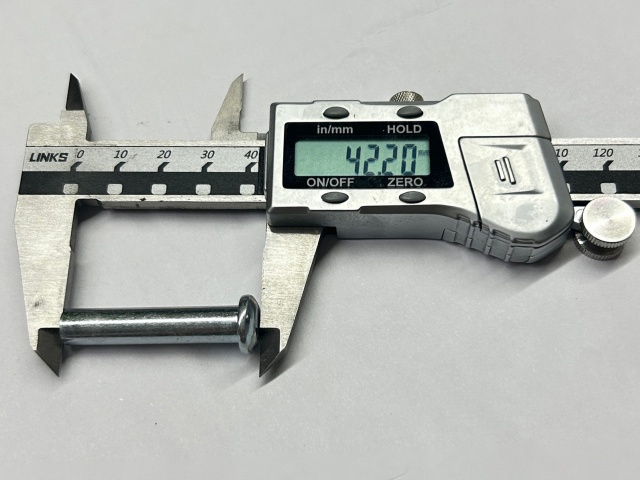

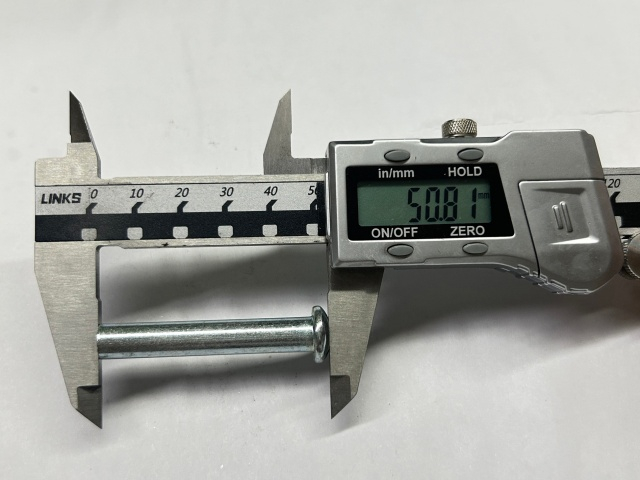

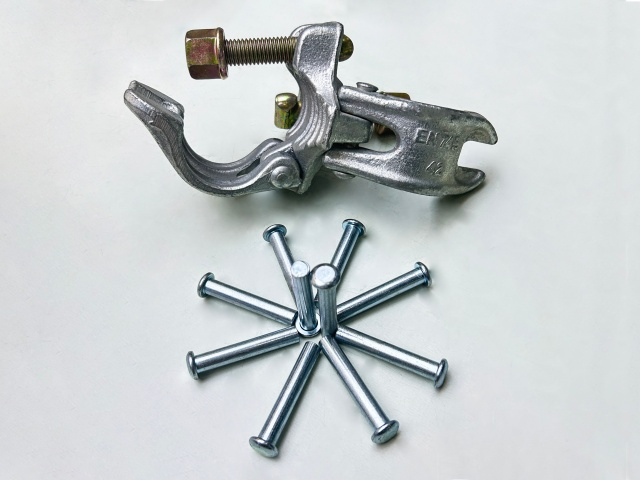

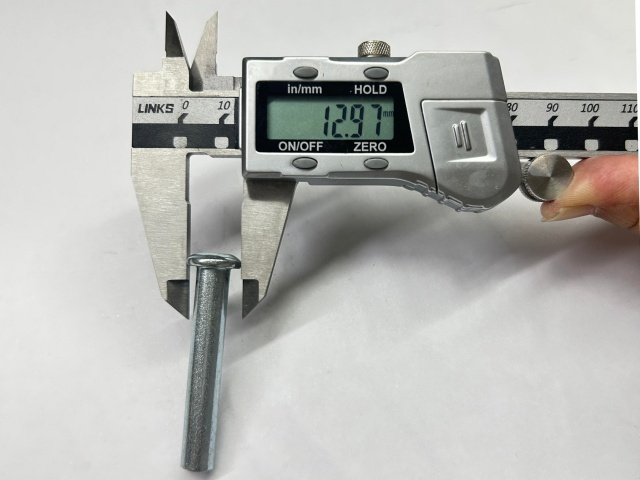

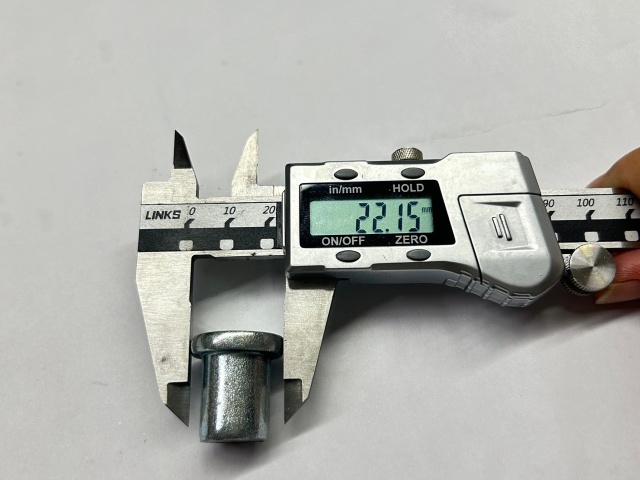

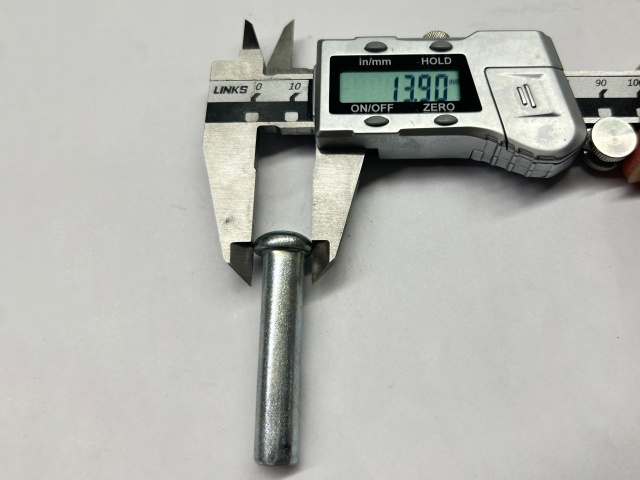

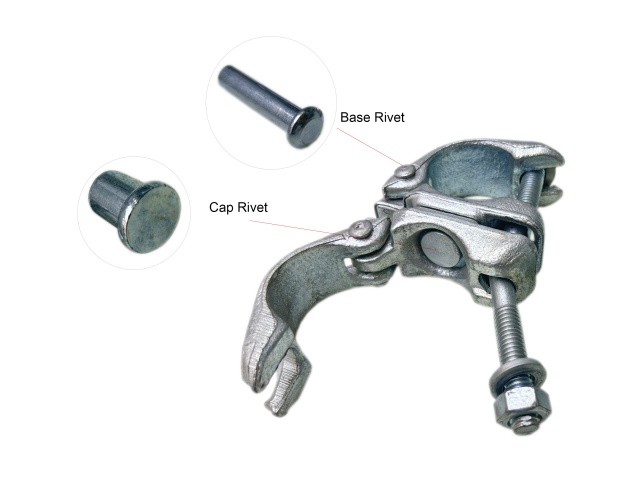

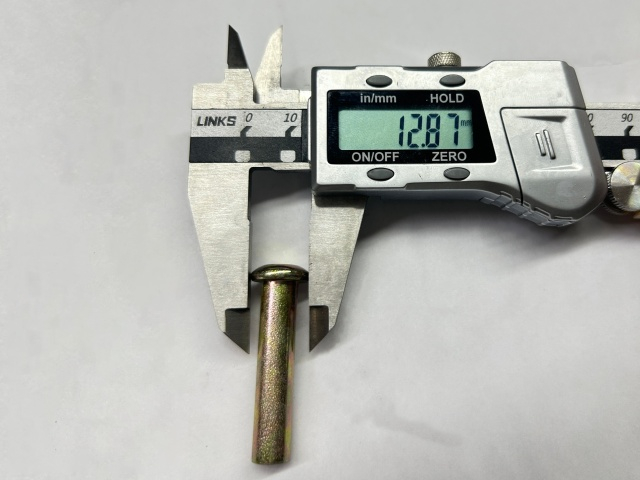

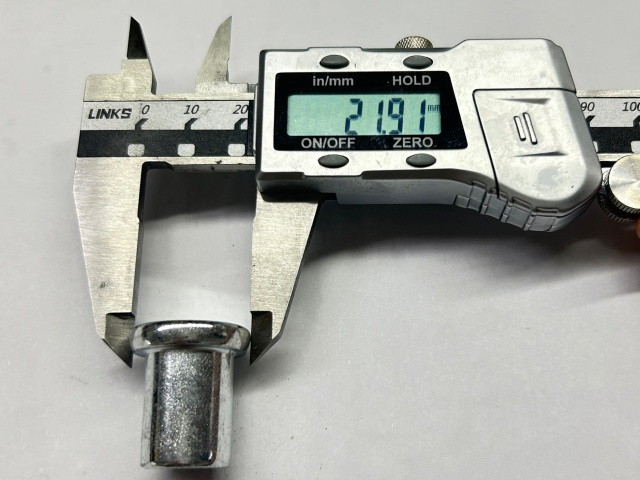

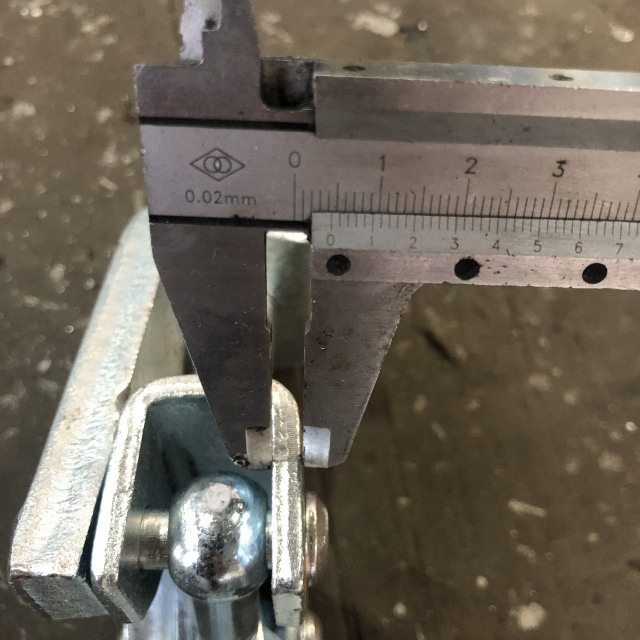

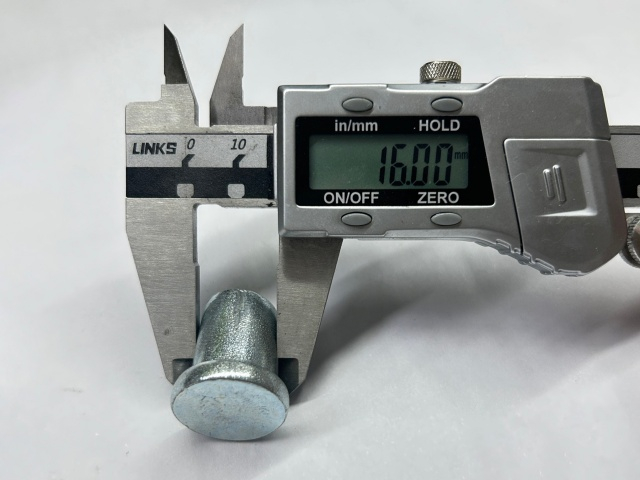

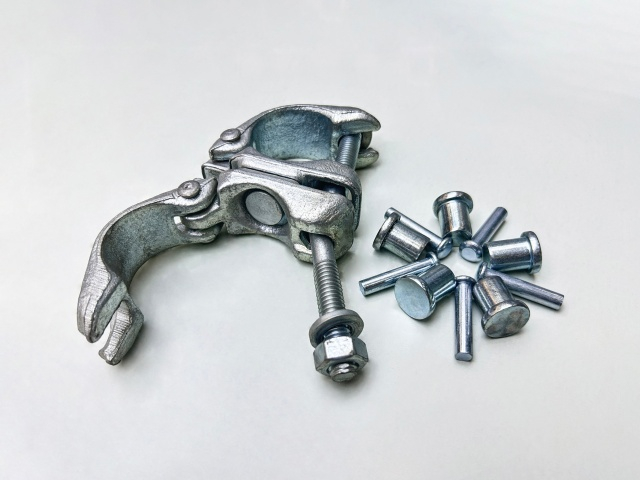

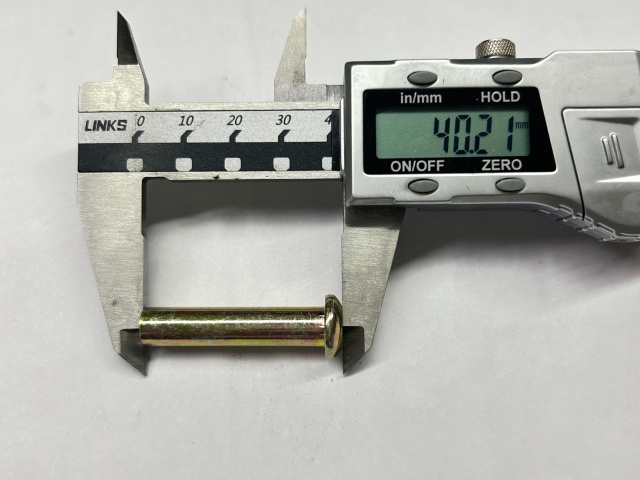

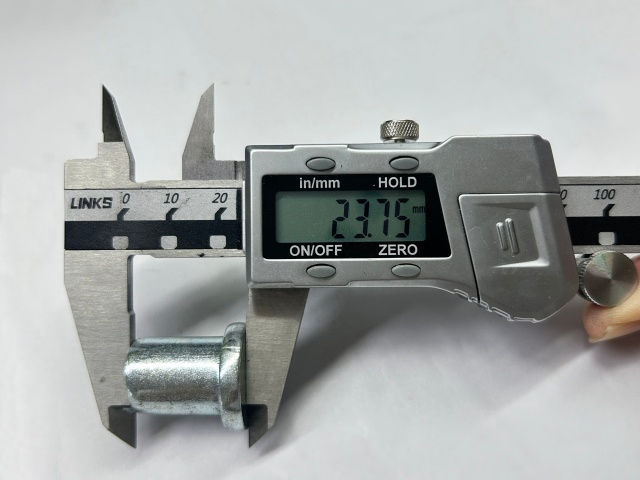

Sau đây là các bộ phận tiêu chuẩn được sử dụng trong các khoản khấu trừ: vít, đai ốc, miếng đệm và thông tin khác:

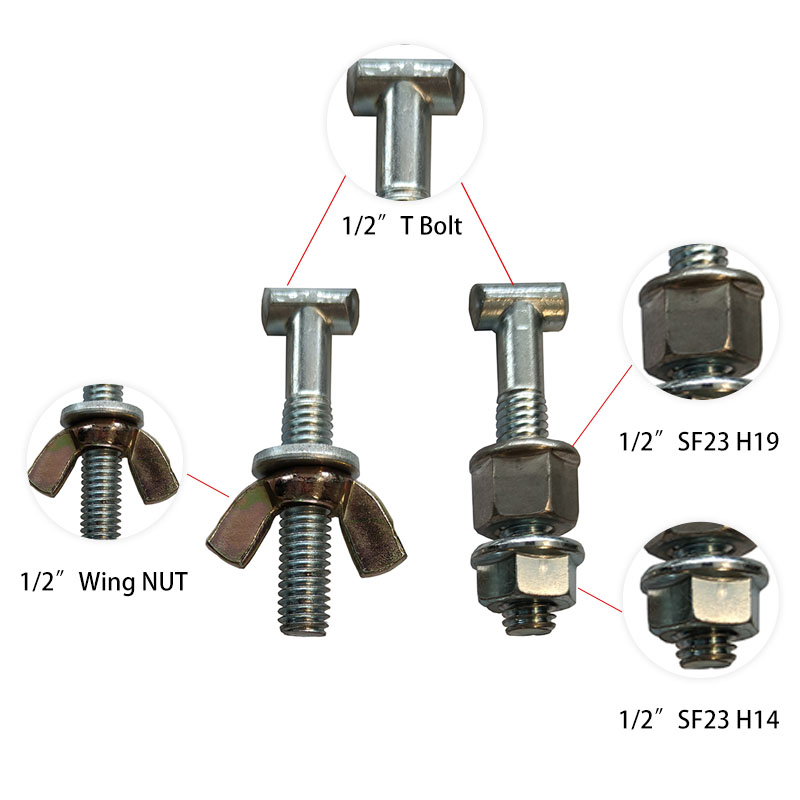

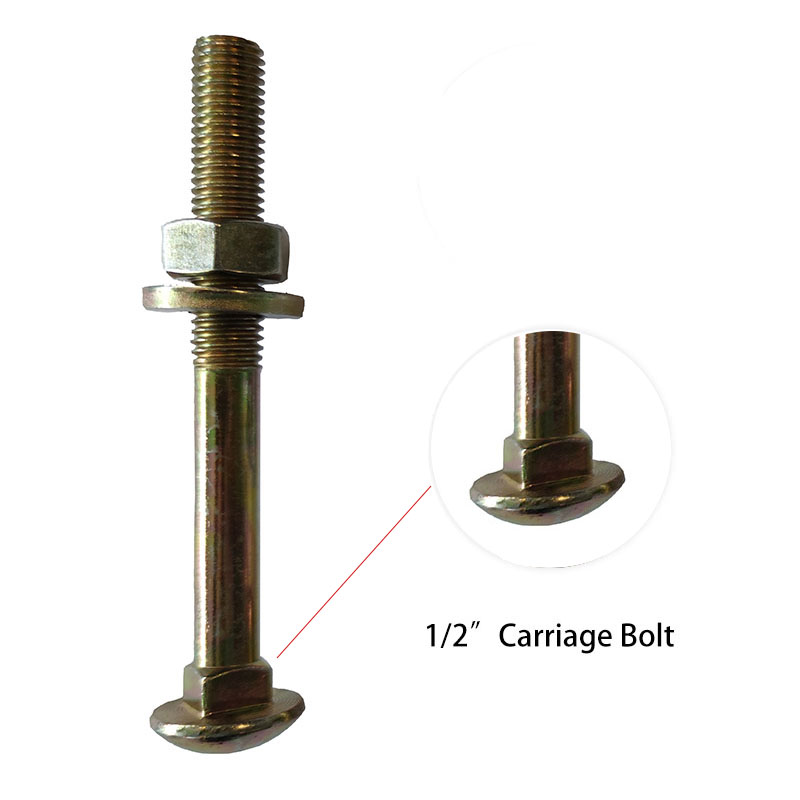

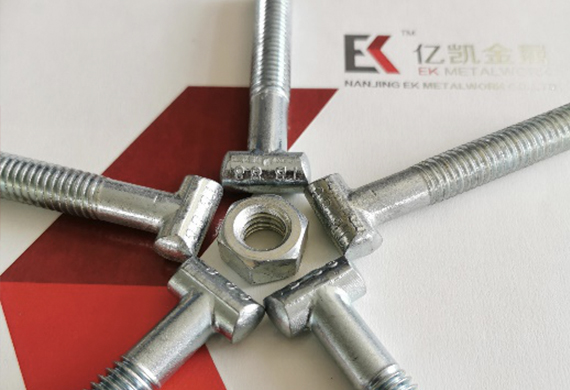

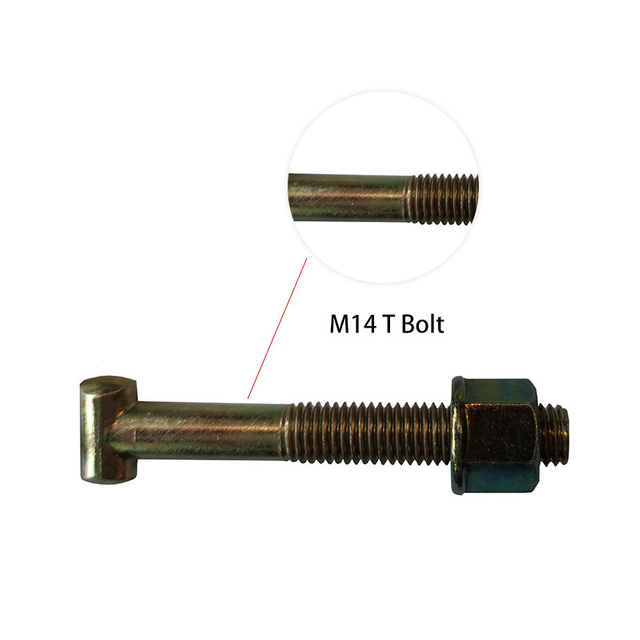

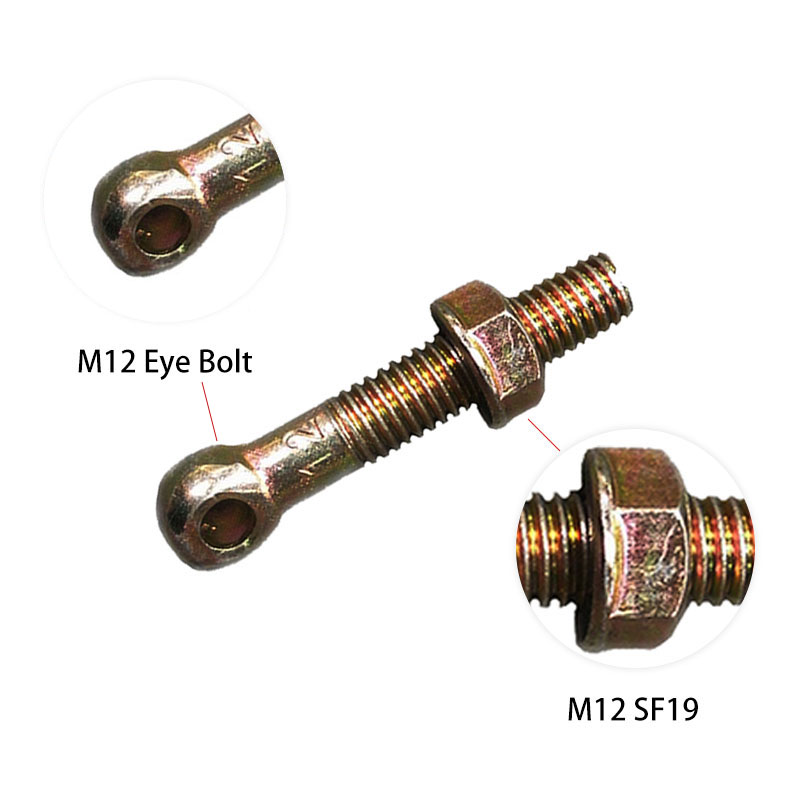

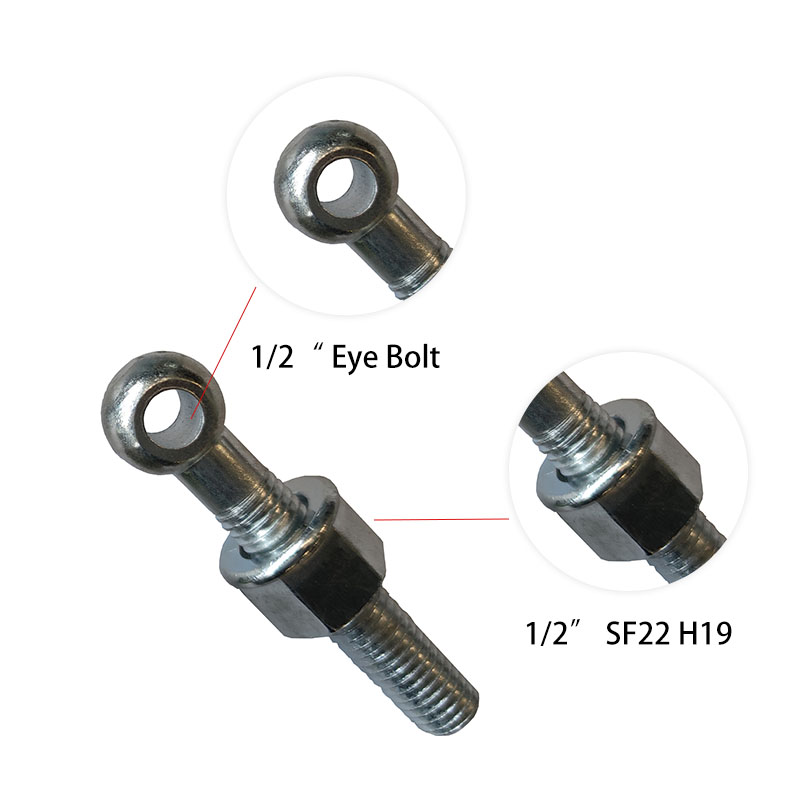

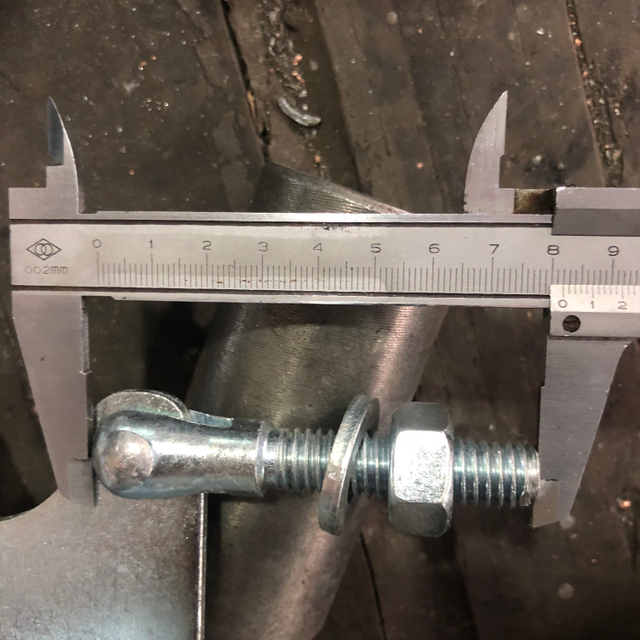

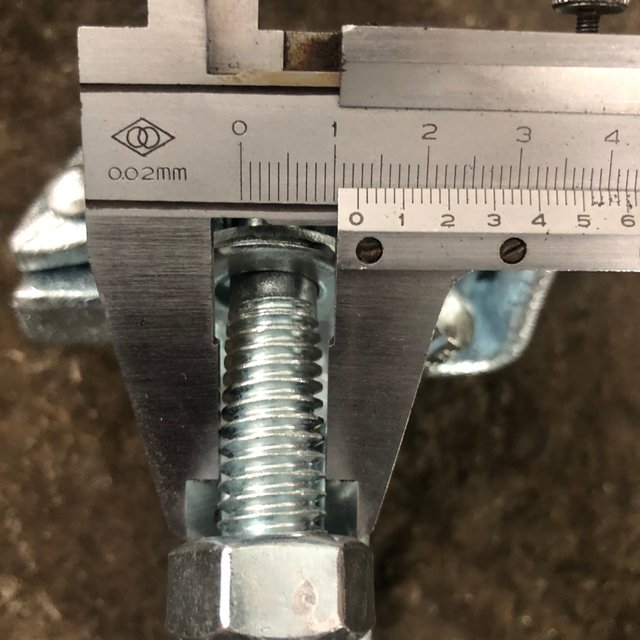

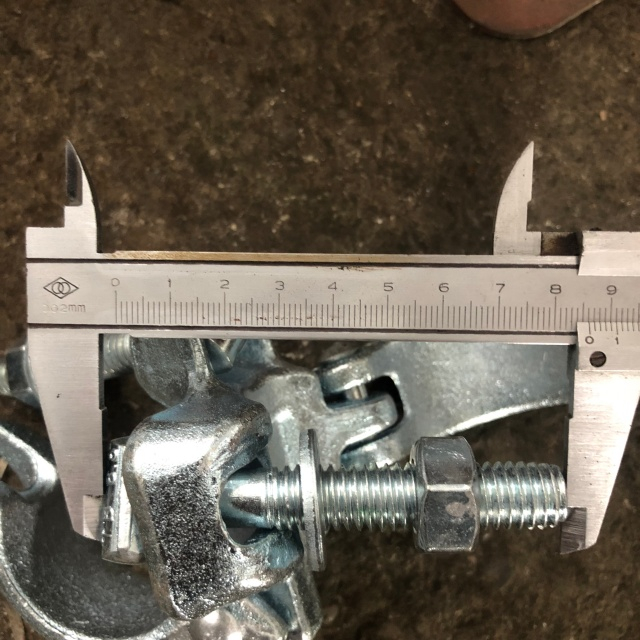

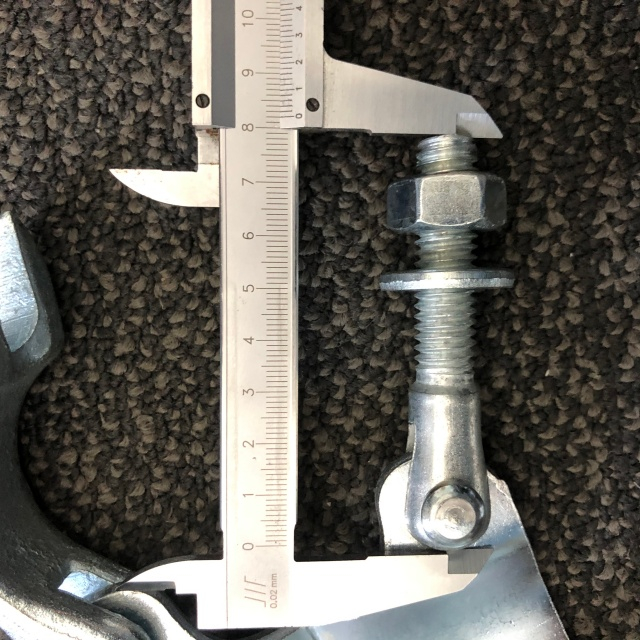

Loại phổ biến: T-bolt, bu lông mắt, phân tách bu lông kết thúc. Đường kính của sáu bu lông ghép phổ biến, chiều dài hiệu quả của các bu lông và các quốc gia áp dụng như sau:

Chung kết Hexagon Nuts, đai ốc cánh, đai ốc mặt bích.

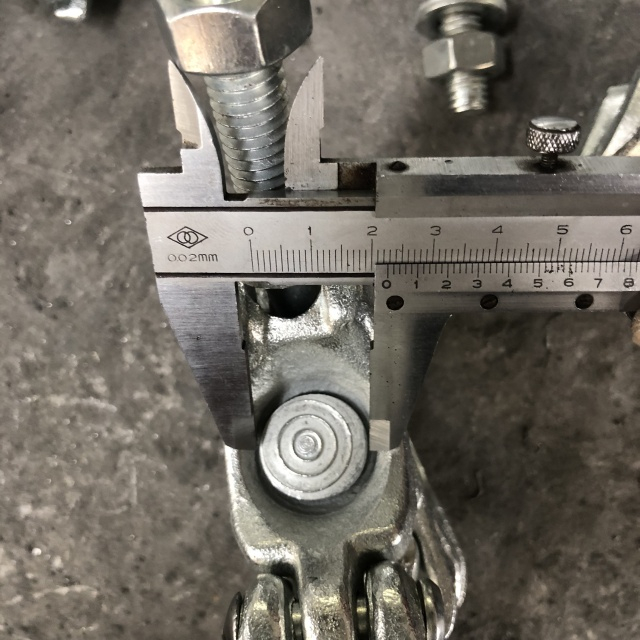

Theo kích thước của cờ lê ở các quốc gia khác nhau, kích thước đai ốc khớp nối phổ biến là 19mm, 21mm, 22mm và 23mm. Trong số đó, các loại hạt 19mm thường được sử dụng trong các khớp nối giàn giáo ở Nhật Bản, Hàn Quốc và một số quốc gia Đông Nam Á, các loại hạt 21mm thường được sử dụng trong các khớp nối liên quan ở Vương quốc Anh và các nước Khối thịnh vượng chung, và các loại hạt 22mm phù hợp cho các hệ thống giàn giáo ở Hoa Kỳ, Đức và một số nước châu Âu. , Và các loại hạt 23mm chủ yếu được sử dụng ở Úc.

Đường kính bu lông và chiều rộng đơn vị và chiều cao của các hạt hình lục giác chung được hiển thị trong bảng sau:

Chiều rộng trên các căn hộ cho hạt hình lục giác và sử dụng các quốc gia
Chiều rộng	21	Vương quốc Anh và Khối thịnh vượng chung của các quốc gia
Chiều rộng	22	Hoa Kỳ, Đức và một số quốc gia Eurupean
Chiều rộng	23	Úc
Chiều rộng	19	Nhật Bản, Hàn Quốc và một số quốc gia Đông Nam Á

	Bolt Dia.	Chiều rộng trên các căn hộ	Chiều cao	Chiều rộng trên các căn hộ	Chiều cao	Chiều rộng trên các căn hộ	Chiều cao
Hexagon Nut	1/2 '	S21	H11	S22	H11	S23	H11
Hexagon Nut		SF21	H14	SF22	H14	SF23	H14
Hexagon Nut		SF21	H19	SF22	H19	SF23	H119
Hexagon Nut		S21	H15
Hexagon Nut	M14	S22	H11	S23	H11
Hexagon Nut		SF22	H14	SF23	H14
Hexagon Nut		SF22	H19	SF23	H119

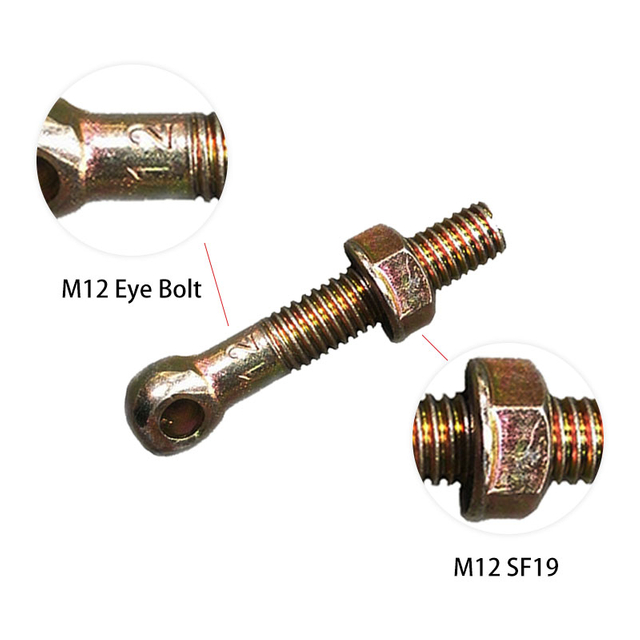

Hexagon Nut	M12	SF19	H9
Nut Wing	1/2

	Dia.	Chiều dài / chiều dài bu lông hiệu quả	Sử dụng

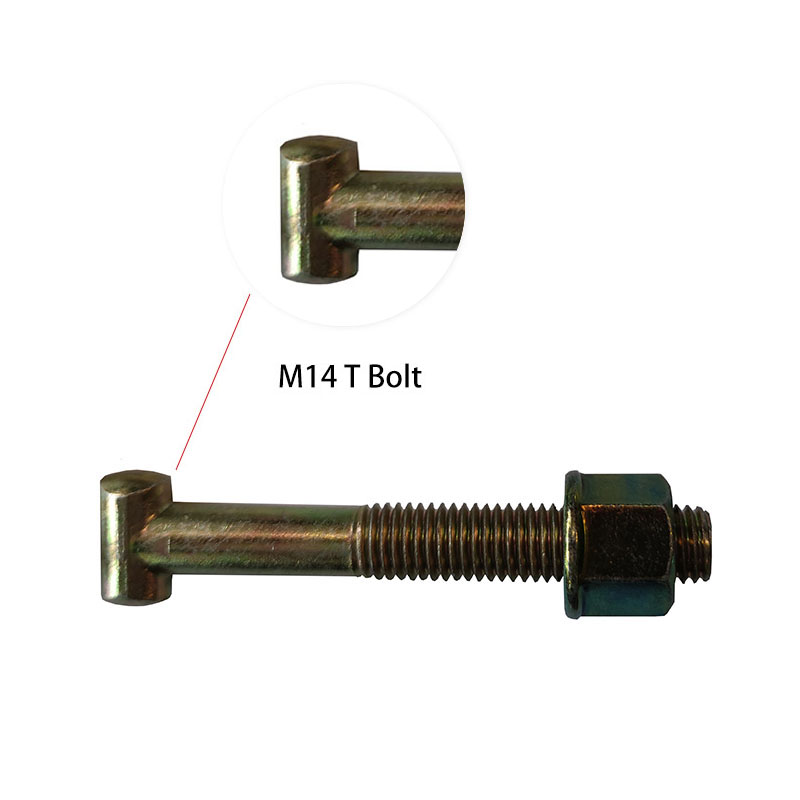

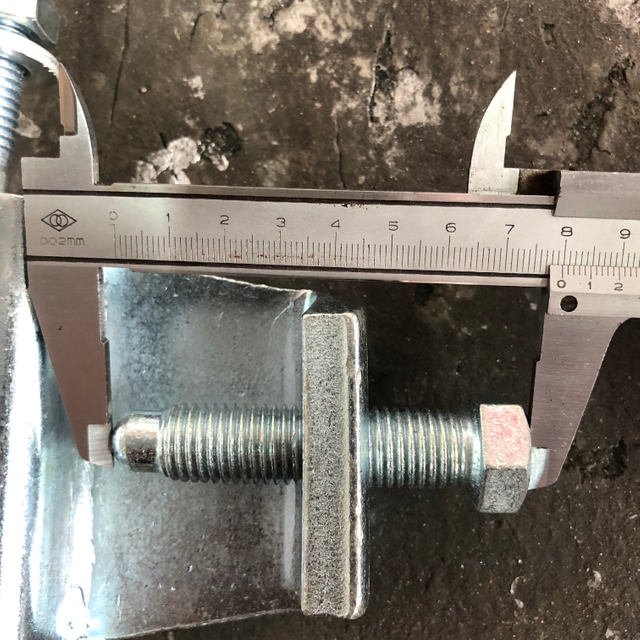

T-Bolt	1/2	75-88	Vương quốc Anh và Khối thịnh vượng chung của các quốc gia
	M14	75-87	Hoa Kỳ, Đức và một số quốc gia Eurupean
	M14	98-110	Hoa Kỳ, Đức và một số quốc gia Eurupean

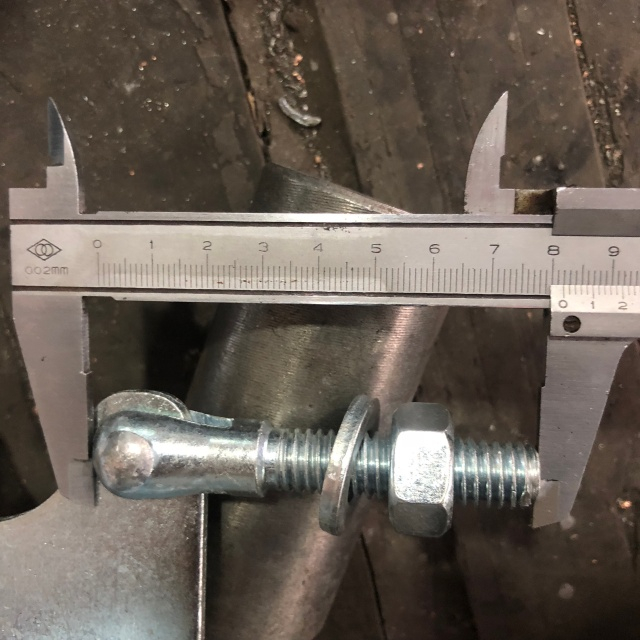

Bu lông mắt	1/2	67-86	Vương quốc Anh và Khối thịnh vượng chung của các quốc gia
	M12	57-73	Vương quốc Anh và Khối thịnh vượng chung của các quốc gia
	M14	70-90	Hoa Kỳ, Đức và một số quốc gia Eurupean
Phân tách bu lông kết thúc	1/2	45-82	Đối với khớp nối putlog, BRC, v.v.
Bu lông vận chuyển	1/2	116-125	Đối với kẹp bên ngoài ống, kẹp phổ quát, v.v.
Bu lông vận chuyển	1/2	85-92	Đối với kẹp bên ngoài ống, kẹp phổ quát, v.v.
Hexagon Bolt	M16	72-80	Đối với khớp nối dầm, pin khớp DF
T-Bolt phẳng	1/2	66-76	Cho các khớp nối Ý

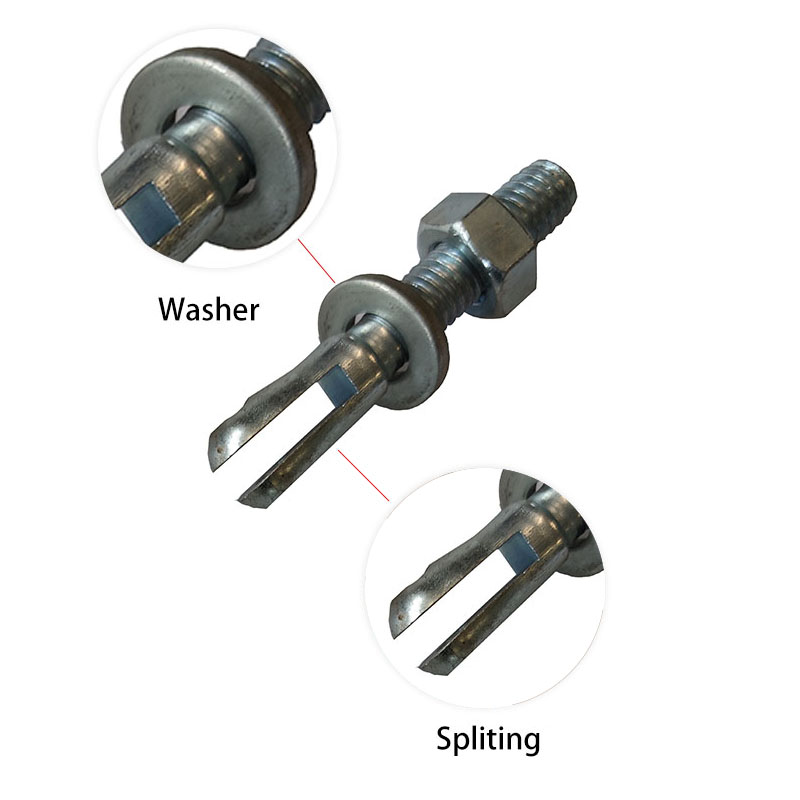

Độ dày và đường kính bên trong/ngoài của máy giặt như sau:

Độ dày

Bên trong / bên ngoài dia.

Máy giặt

3.5

13-26

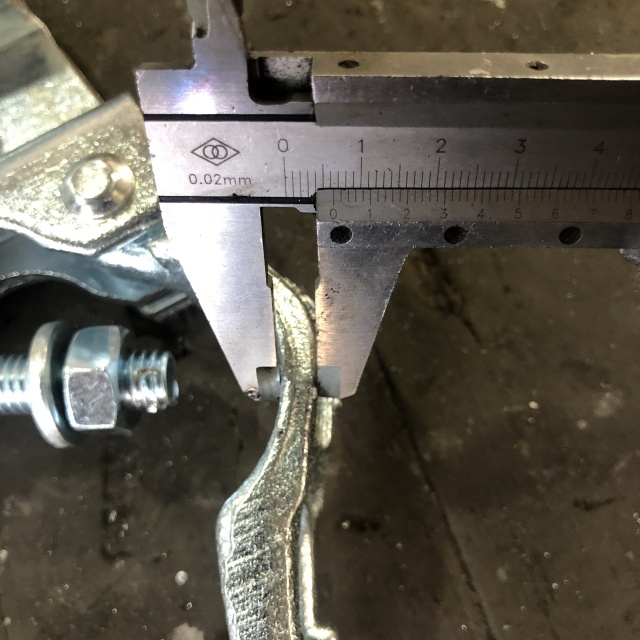

Theo các kịch bản sử dụng khác nhau và các kích thước khác nhau của ống đồng, các thông số kỹ thuật ghép được sử dụng phổ biến nhất là: 48.3*48.3. Ngoài ra còn có một số thông số kỹ thuật đặc biệt như trong bảng sau:

Theo các kích thước khác nhau

Gấp đôi	Khớp nối xoay
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
-	48.3*89	89*89	-

Bộ ghép giàn giáo của chúng tôi đã có được nhiều chứng chỉ quốc tế, chẳng hạn như EN 74-1: 2005 và EN 74-1: 2005 Điều 7.4.3, v.v.

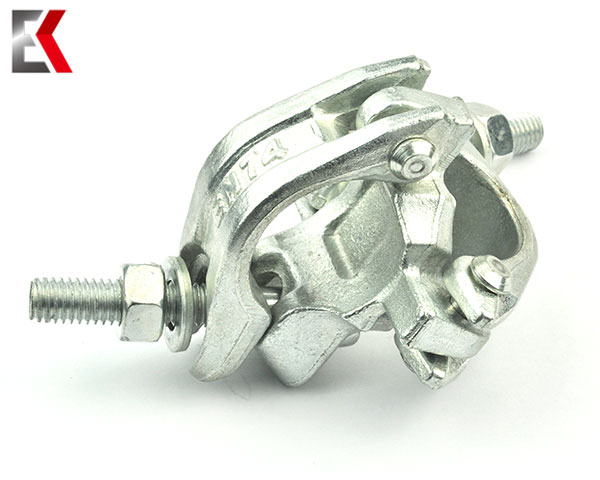

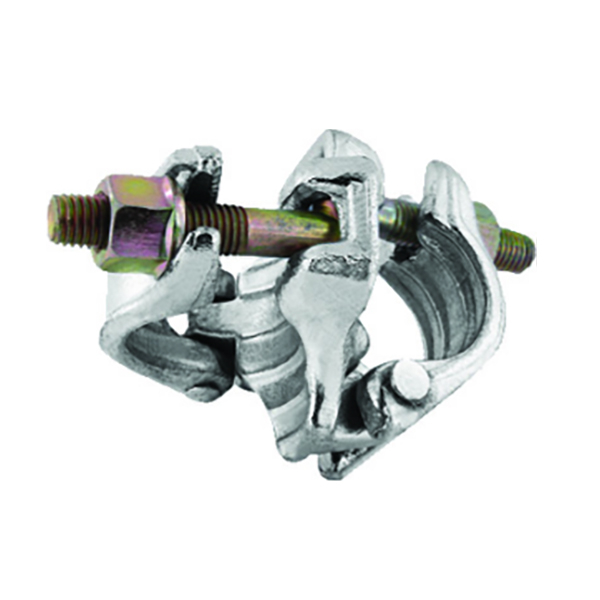

Giảm bộ ghép đôi giả mạo

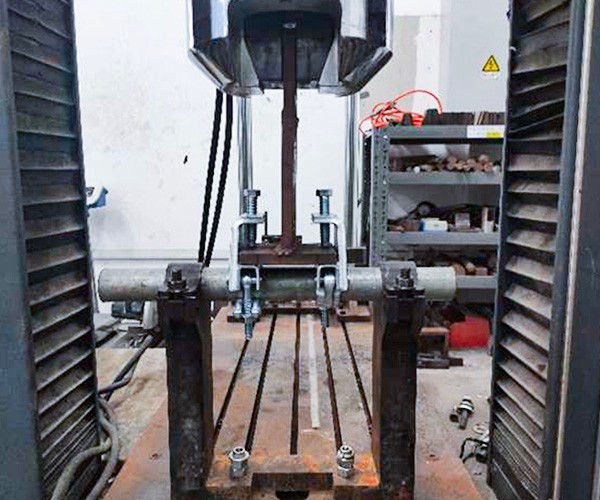

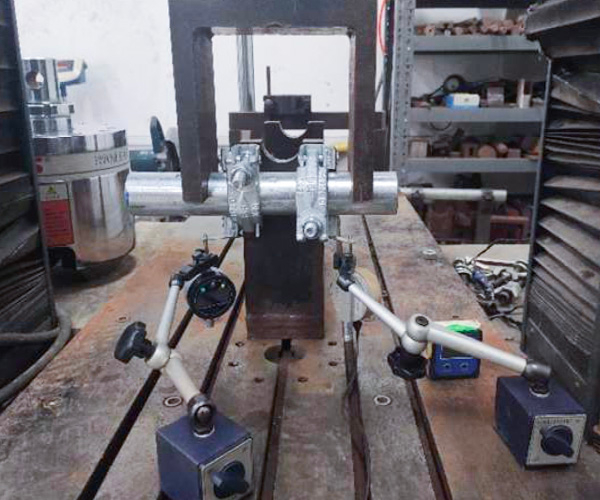

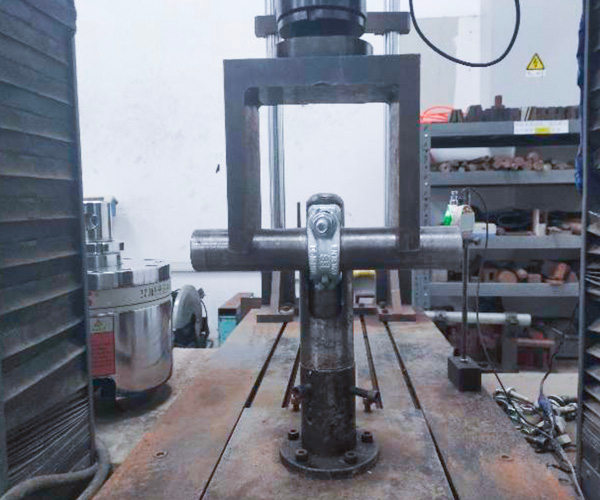

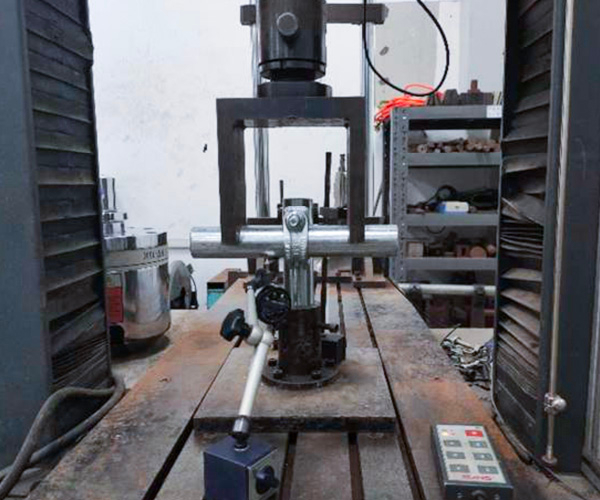

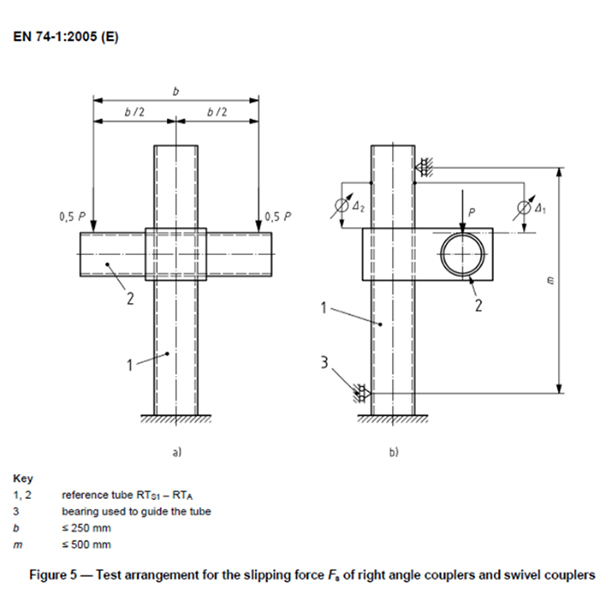

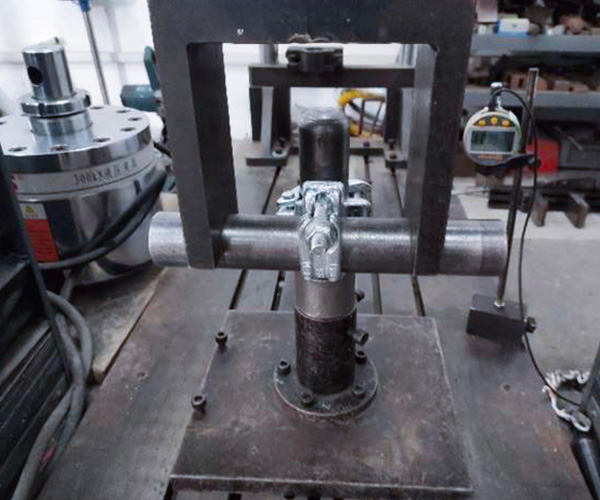

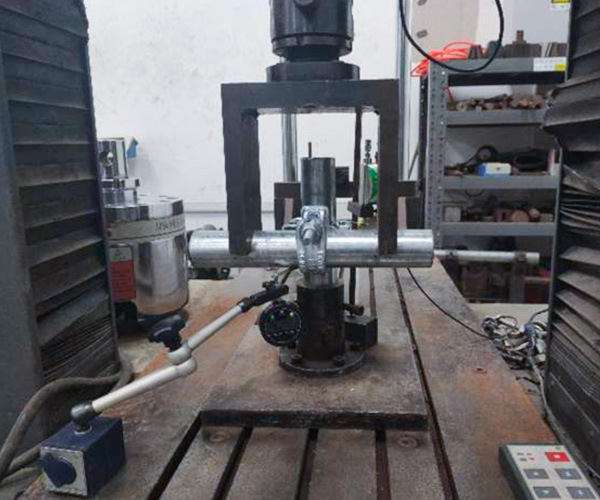

Trong thử nghiệm (lực trượt)

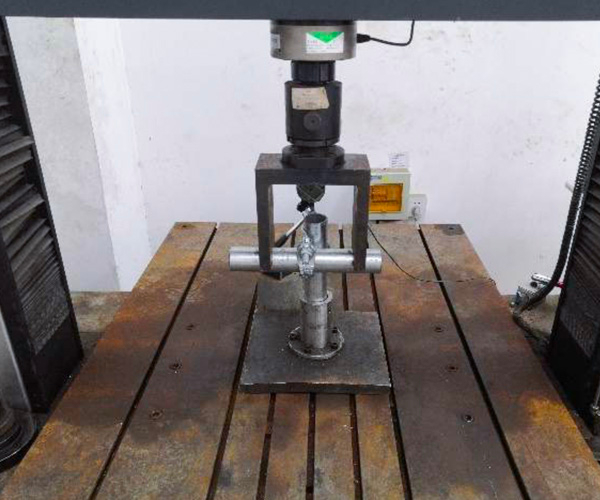

Trong thử nghiệm (lực thất bại)

Lực trượt: Lần đầu tiên áp suất được áp dụng, khi áp suất lớn hơn 10kN, khoảng cách trượt của ống thép giàn giáo phải nhỏ hơn 7mm. Kết quả thử nghiệm là: Khi áp suất là 10,6kN, khoảng cách trượt của ống thép trên bộ ghép nhỏ hơn 7mm, đáp ứng các yêu cầu tiêu chuẩn.
Áp suất thứ hai được áp dụng, khi áp suất lớn hơn 15kN, khoảng cách trượt của ống thép trên bộ ghép phải nằm trong khoảng 1mm-2mm. Kết quả thử nghiệm là: dưới áp suất 30kN, khoảng cách trượt của thử nghiệm thứ hai là nhỏ hơn 1mm, phù hợp với yêu cầu.

Lực lượng thất bại ： Trọng lượng ổ trục của bộ ghép giàn giáo phải đạt tới 20kn. Kết quả thử nghiệm: Nó có thể chịu trọng lượng 24kN và điện trở phá hủy của bộ ghép đạt đến tiêu chuẩn.

Tóm tắt kết quả:

KHÔNG.	Mục kiểm tra	Phương pháp kiểm tra
1	Lực trượt	EN 74-1: 2005
2	Lực lượng thất bại	EN 74-1: 2005

Kết quả kiểm tra:

Mệnh đề kiểm tra	Mục kiểm tra	Yêu cầu kiểm tra	Kết quả kiểm tra	Phần kết luận
7.2.1	Lực trượt	△ 1≤7mm, FS, 5%≥10.0kn	1 = 7mm, FS, 5%= 15,88kn	Vượt qua
7.2.1	Lực trượt	1mm≤ 2≤2mm, FS, 5% ≥15.0kn	1mm≤ 2≤2mm, FS, 5%= 15,91kn	Vượt qua
7.2.2	Lực lượng thất bại	FF, 5%/γR2 ≥30.0kn	FF, 5%/γR2 = 50,63kN	Vượt qua

Thả lớp khớp nối xoay giả mạo 'B '

Trong những trường hợp bình thường, rất khó để đạt đến lớp B, nhưng chúng tôi đã đạt được

Trong thử nghiệm (lực trượt)
Trong thử nghiệm (lực thất bại)

Tóm tắt kết quả:

KHÔNG.	Mục kiểm tra	Phương pháp kiểm tra
1	Lực trượt	EN 74-1: 2005
2	Lực lượng thất bại	EN 74-1: 2005

Kết quả kiểm tra:

Mệnh đề kiểm tra	Mục kiểm tra	Yêu cầu kiểm tra (Bộ ghép xoay, lớp B)	Kết quả kiểm tra	Phần kết luận
7.2.1	Lực trượt	△ 1≤7mm, FS, 5%≥10.0kn	△ 1≤7mm, FS, 5%= 10,6kN	Vượt qua
7.2.1	Lực trượt	1mm≤ 2≤2mm, FS, 5% ≥15.0kn	FS = 30KN, △ 2˂1mm	Vượt qua
7.2.2	Lực lượng thất bại	FF, 5%/γR2 ≥20.0kn	FF, 5%/γR2 = 24,4kN	Vượt qua

Trong những trường hợp bình thường, rất khó để đạt đến lớp B, nhưng chúng tôi đã đạt được.

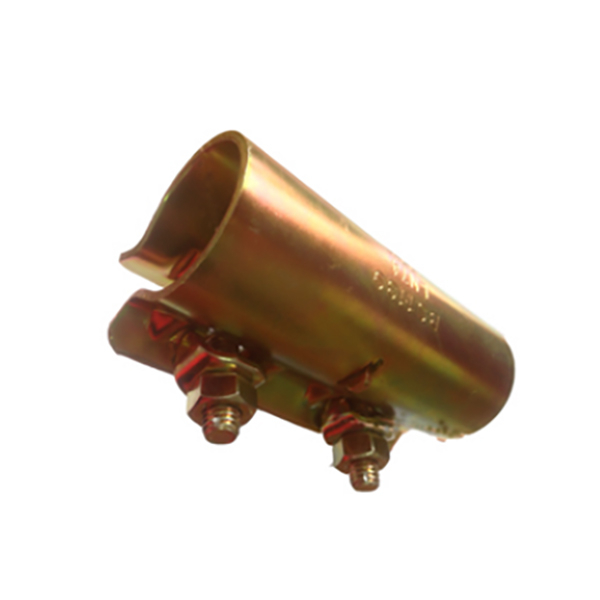

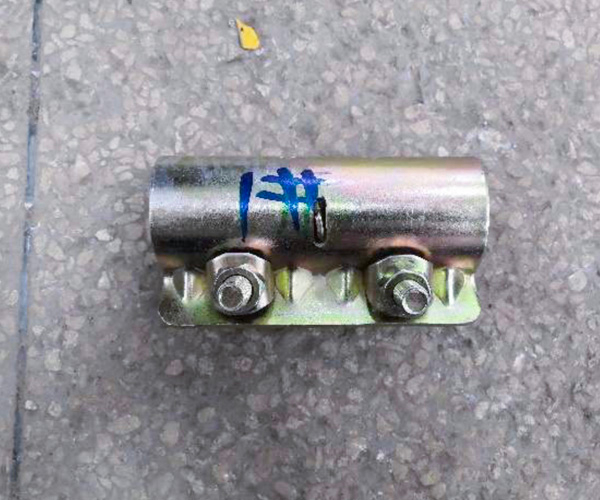

Bộ khớp nối tay áo ép

Trong thử nghiệm
Sau khi kiểm tra

Tóm tắt kết quả:

KHÔNG.	Mục kiểm tra	Phương pháp kiểm tra

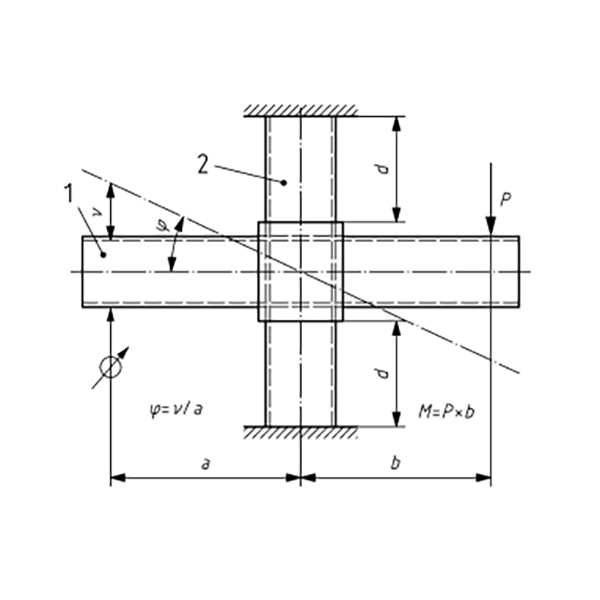

1	Đang chống lại sức đề kháng của khoảnh khắc	EN 74-1: 2005 Khoản 7.4.3
2	Lực trượt	EN 74-1: 2005 Khoản 7.2.1

Kết quả kiểm tra:

Mục kiểm tra

Kết quả kiểm tra

Yêu cầu kiểm tra

(Bộ ghép tay, lớp B)

Phần kết luận

Đang chống lại sức đề kháng của khoảnh khắc

△ 4= 5 mm, m b , 5% = 1,43knm

△ 4= 5 mm, m b , 5% ≥1,4knm

Vượt qua

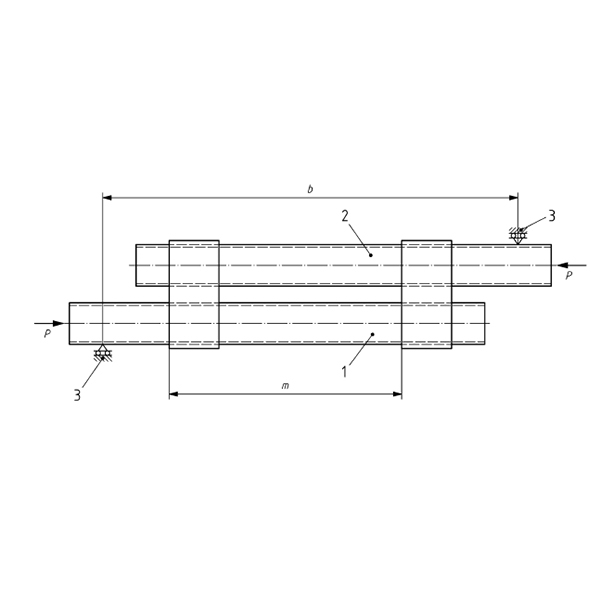

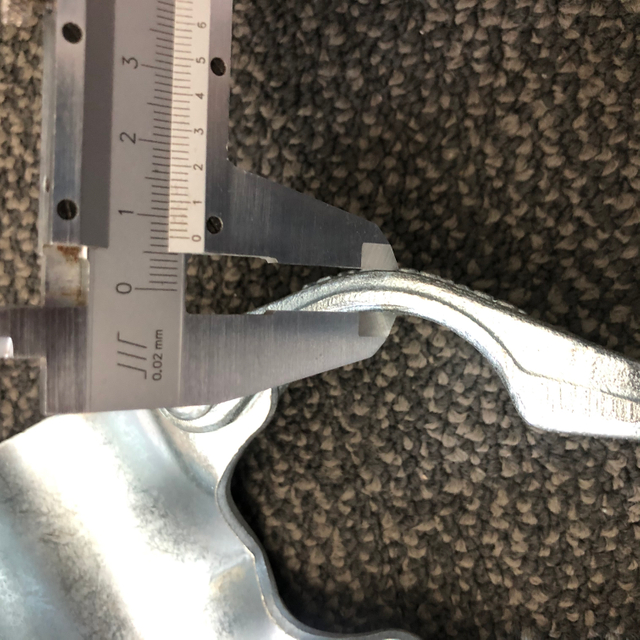

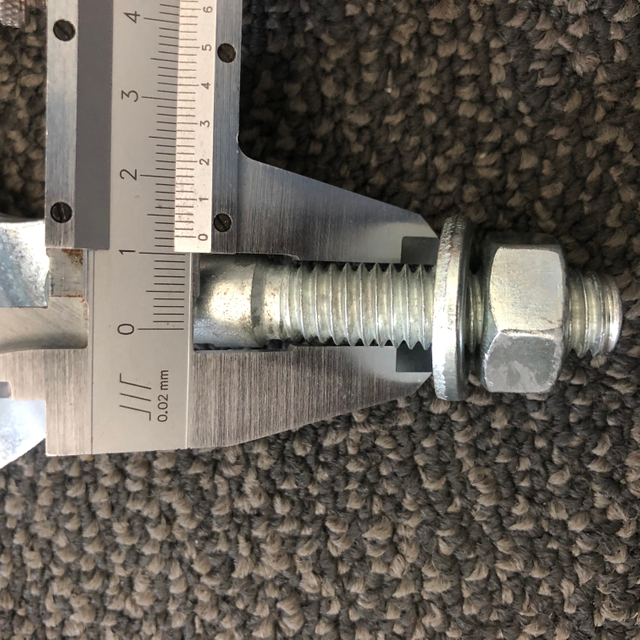

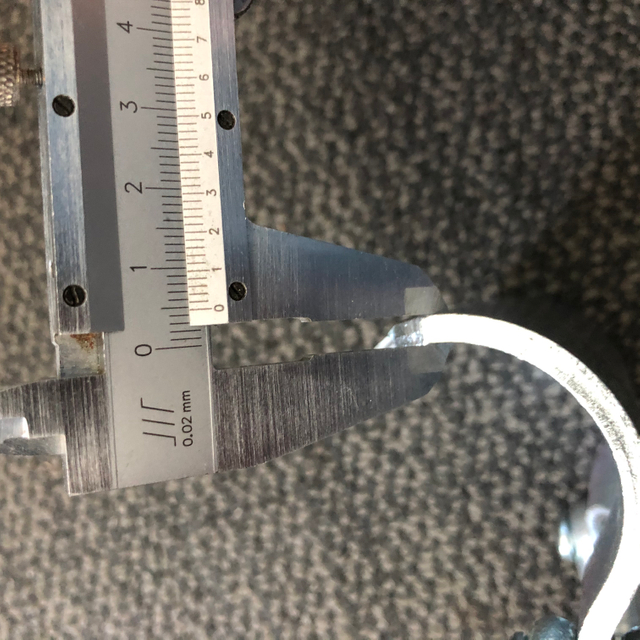

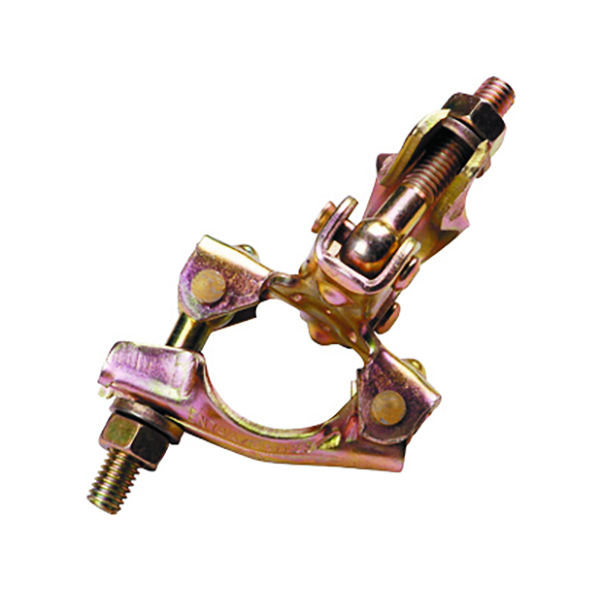

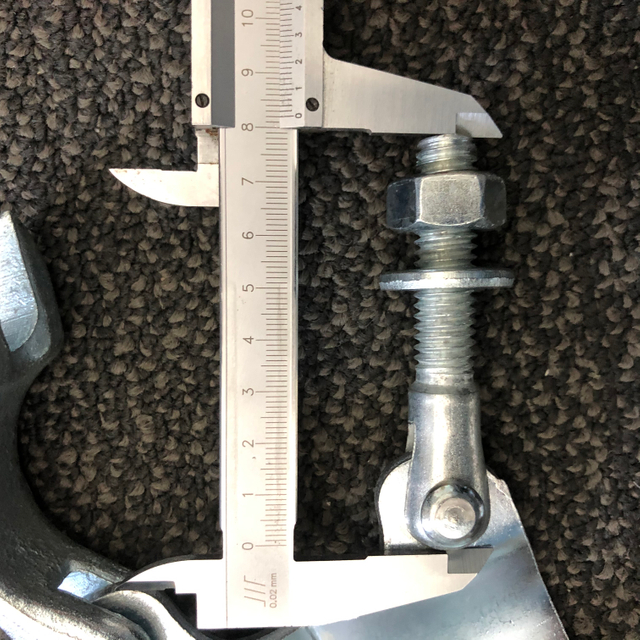

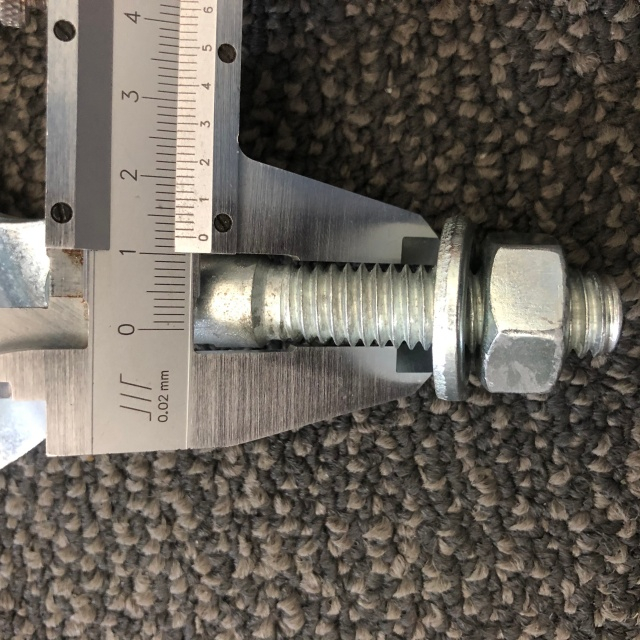

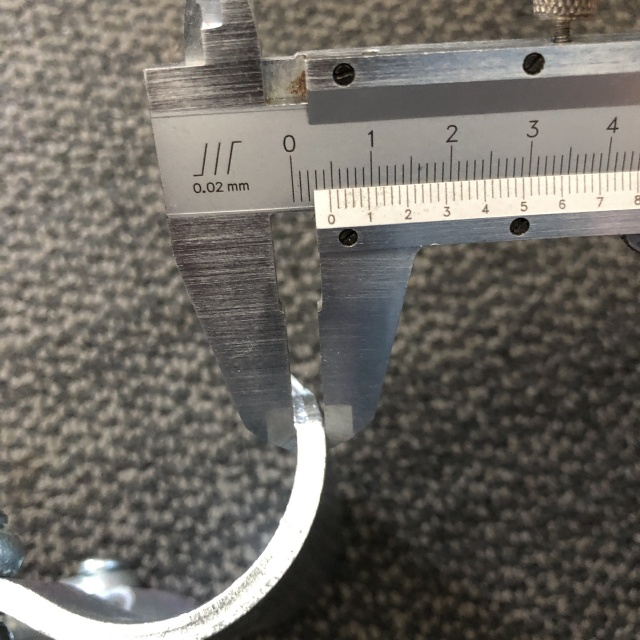

Coupler putlog / wrapover

Trong thử nghiệm
Sau khi kiểm tra

Tóm tắt kết quả:

KHÔNG.	Mục kiểm tra	Phương pháp kiểm tra
1	Trượt điện trở	BS 1139-2.2: 2009+A1: 2015 Khoản 7 & Phụ lục A.2

Kết quả kiểm tra:

Mục kiểm tra	Kết quả kiểm tra	Yêu cầu kiểm tra	Phần kết luận
Trượt điện trở	1mm≤ 2≤2mm, FS, 5% = 1,83kN	1mm≤ 2≤2mm, FS, 5% ≥1,04kN	Vượt qua

Khả năng khớp nối / gravlock

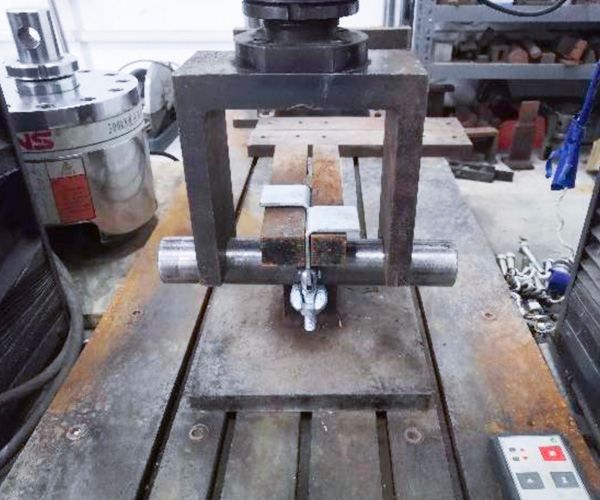

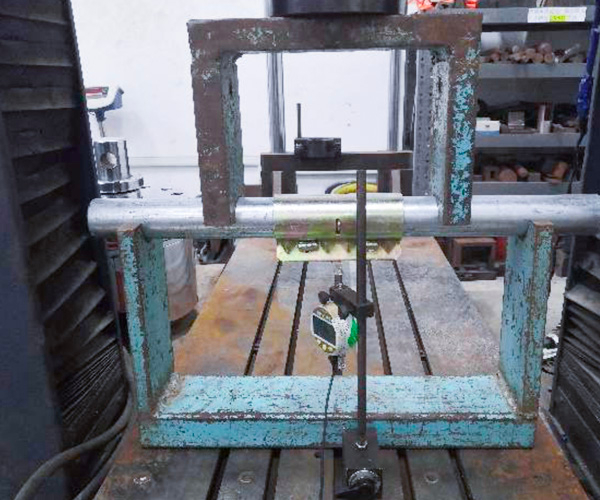

Trong bài kiểm tra (kiểm tra sức mạnh)

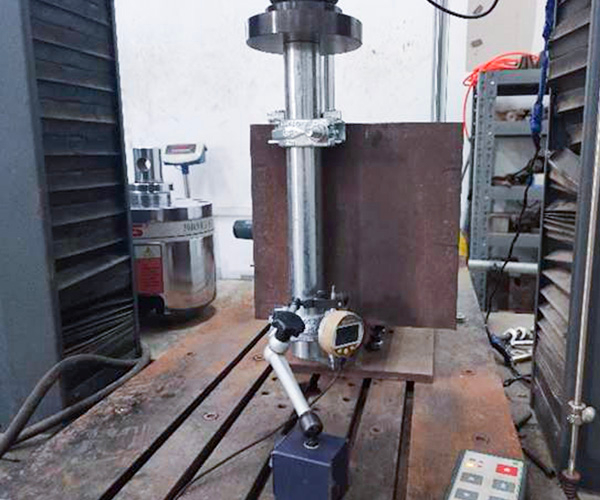

Trong thử nghiệm (kiểm tra trượt dọc theo ống)
Trong thử nghiệm (kiểm tra trượt dọc theo ống một mặt bích)

Tóm tắt kết quả:

KHÔNG.	Mục kiểm tra	Phương pháp kiểm tra
1	Kiểm tra sức mạnh	AS/NZS 1576.2: 2016 Phụ lục L
2	Kiểm tra trượt dọc theo ống	AS/NZS 1576.2: 2016 Phụ lục M
3	Kiểm tra trượt dọc theo ống một mặt bích	AS/NZS 1576.2: 2016 Phụ lục N

Kết quả kiểm tra:

Mệnh đề kiểm tra	Mục kiểm tra	Yêu cầu kiểm tra	Kết quả kiểm tra	Phần kết luận
Phụ lục l	Kiểm tra sức mạnh	P = 30.0kn, không có kẹp mặt bích nào sẽ hiển thị bất kỳ bộ vĩnh viễn nào	P = 30.0kn, không có kẹp mặt bích nào cho thấy bất kỳ bộ vĩnh viễn nào	Vượt qua
Phụ lục m	Kiểm tra trượt dọc theo ống	P = 12,5kN, trượt ≤ 6 mm	P = 12,5kN, trượt <6 mm	Vượt qua
Phụ lục n	Kiểm tra trượt dọc theo ống một mặt bích	P = 12,5kN, trượt ≤ 6 mm	P = 12,5kN, trượt <6 mm	Vượt qua

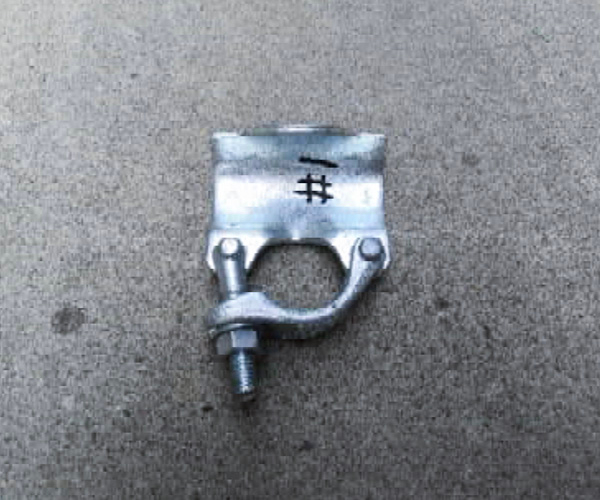

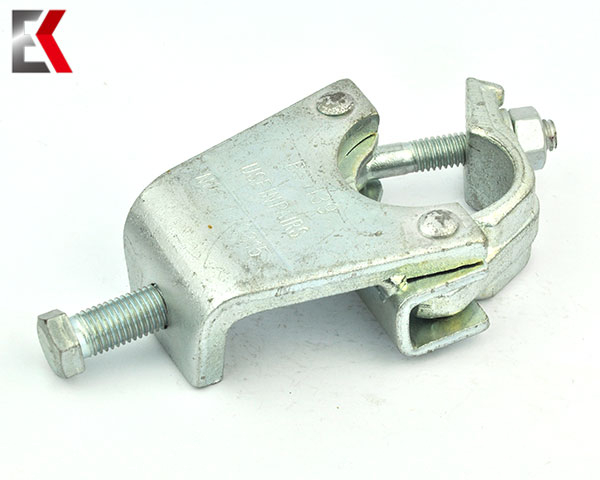

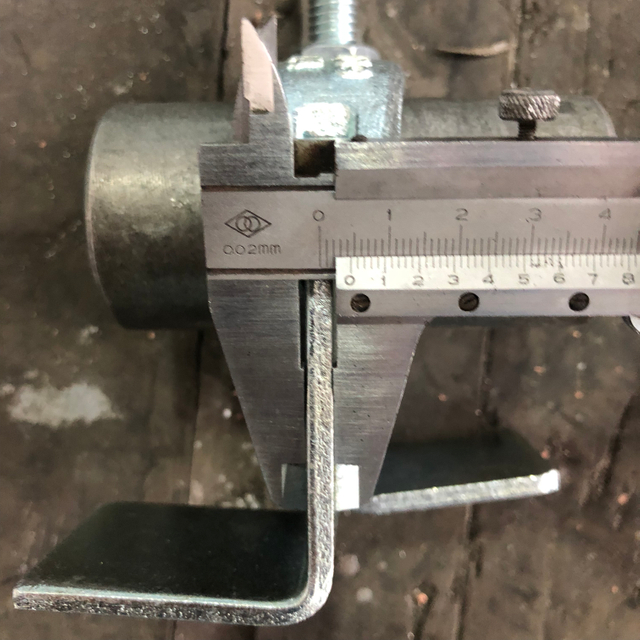

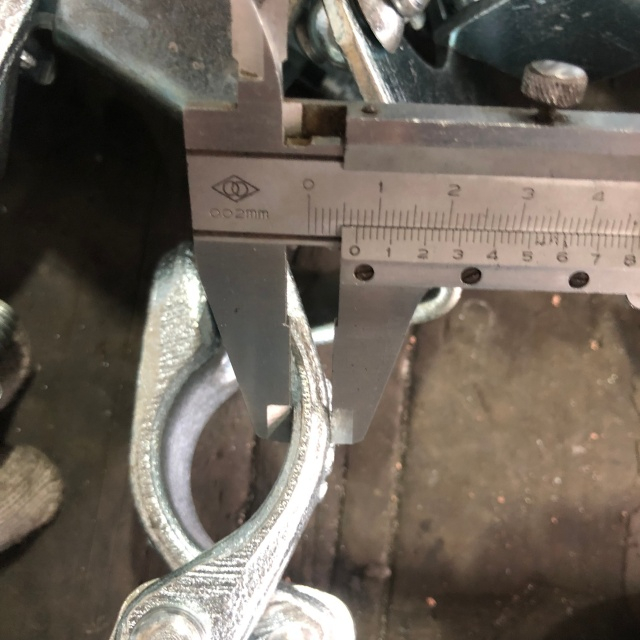

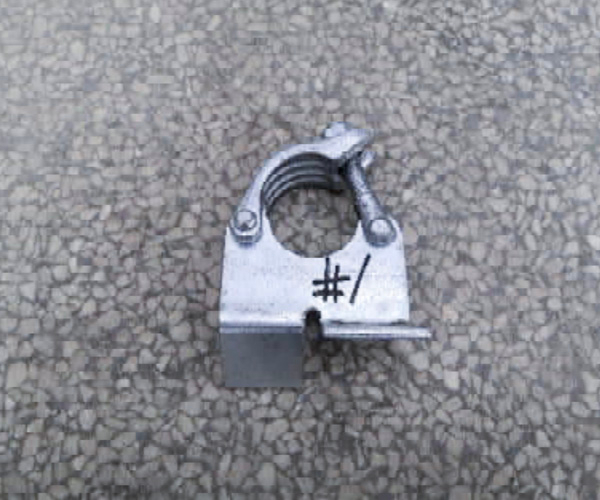

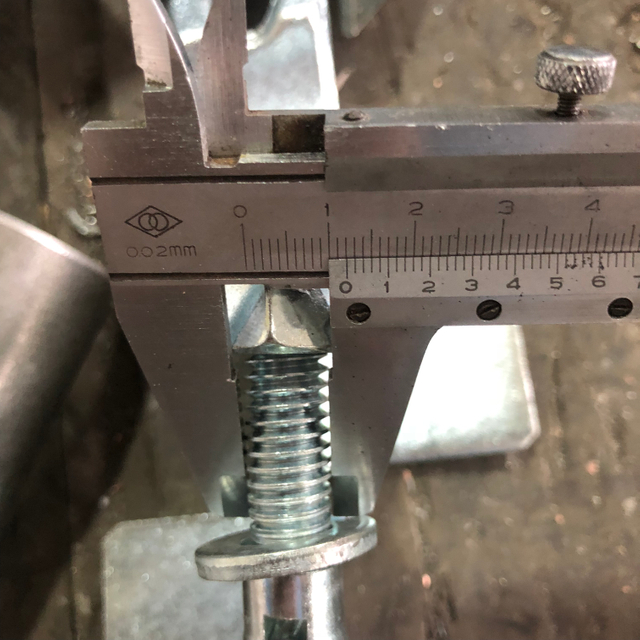

Kẹp giữ bảng

Trong thử nghiệm
Sau khi kiểm tra

Tóm tắt kết quả:

KHÔNG.	Mục kiểm tra	Phương pháp kiểm tra
1	Lực lượng thất bại	Với tham chiếu đến EN 74-1: 2005

Kết quả kiểm tra:

Mục kiểm tra	Kết quả kiểm tra
Mục kiểm tra	1#	3#	3#	4#	5#	FP, 5%/γR2
Lực lượng thất bại (KN)	42.84	38.89	43.60	42.91	40.79	29.8

Sản xuất khớp nối giàn giáo

Là nhà sản xuất bộ ghép giàn giáo ở Trung Quốc, giàn giáo EK có thiết bị sản xuất nâng cao cho các bộ ghép giả và các bộ ghép được ép ，
tất cả các coulpers giàn giáo giả sử của sản phẩm.

Đọc thêm

Giàn giáo tập thể dục

Dưới đây là tài liệu của các sản phẩm ghép nối giàn giáo EK . Bạn có thể thấy casting và bộ ghép hình có hình đặc biệt, bộ ghép được nhấn , bộ ghép giàn giáo tay áo và các sản phẩm giàn giáo được trang trí khác từ tài liệu này.

Tải về

Tài liệu của các sản phẩm ghép nối EK giàn giáo
