Nhà cung cấp hàng đầu của hệ thống giàn giáo Cuplock

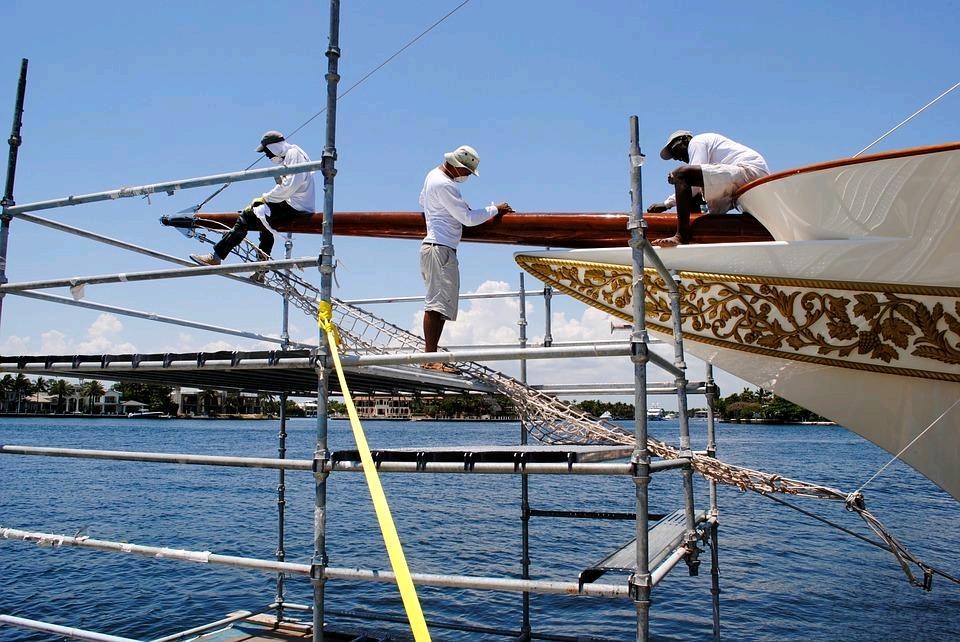

Hệ thống giàn giáo Cuplock là được sử dụng phổ biến nhất hệ thống giàn giáo trên thế giới. Tên chính thức của hệ thống giàn giáo này là Cuplok nhưng hầu hết mọi người đều biết đến với cái tên Cuplock. Giàn giáo EK Cuplock được sử dụng để hỗ trợ và tiếp cận các kết cấu trong ngành xây dựng, công trình ngoài khơi, bảo trì công nghiệp và đóng tàu. Và tất cả các bộ phận của Hệ thống Cuplock được thiết kế và sản xuất để đáp ứng mọi tiêu chuẩn của ngành giàn giáo.

Hệ thống Cuplock có thiết bị khóa và buộc chặt nhanh chóng giúp đơn giản hóa quá trình thi công và giúp công nhân tham gia thi công an toàn hơn. Tất cả đều là những cách tốt để tối ưu hóa hiệu quả công việc của các dự án xây dựng và nâng cao chỉ số an toàn xây dựng.

Cho trang này ：

Video Cupplock Giàn giáo

Nhìn chung có hai phương pháp hàn tiêu chuẩn cuplock: hàn thủ công và hàn máy.
Hàn thủ công đề cập đến hàn hồ quang thủ công. Đầu tiên, hàn điểm được sử dụng để cố định các cốc dưới cùng và các chốt định vị vào ống thẳng đứng của ổ khóa, sau đó tiến hành hàn toàn bộ. Hướng hàn từ dưới lên trên, đảm bảo các chi tiết được hàn chắc chắn vào ống đứng cuplock và tránh các khuyết tật về đường hàn hoặc rỗ thường gặp khi hàn thẳng đứng.
Hàn máy bao gồm hàn được bảo vệ bằng khí CO₂ và hàn điện trở. Hàn được bảo vệ bằng khí có độ sâu thâm nhập lớn, ít bắn tóe và mức độ tự động hóa cao nên phù hợp cho sản xuất hàng loạt. Hầu hết các nhà sản xuất giàn giáo đều sử dụng phương pháp hàn được bảo vệ bằng khí CO₂. Thiết bị hàn điện trở có chi phí đầu tư cao hơn nhưng có vùng chịu nhiệt trên vật liệu cơ bản nhỏ hơn và độ bền của mối nối có thể đạt trên 95% độ bền của vật liệu cơ bản. Nó thường được sử dụng cho phần mở rộng ống dọc cuplock.

Những điểm chính và kiểm soát chất lượng đối với hàn Cuplock Stansards
1. Bề mặt hàn của ống đứng cuplock và cuplock cần được mài mịn để tránh các tạp chất như dầu, hơi ẩm ảnh hưởng đến chất lượng mối hàn.
2. Mối hàn không được có các khuyết tật như vết nứt và thiếu sự hợp nhất, có độ sâu cắt 0,5mm (như quy định trong JGJ 166-2016).
3. Đối với thép cường độ cao như Q345, cần xử lý sau hàn ở 250oC trong 2 giờ để giảm nguy cơ nứt do hydro gây ra.

Hàn dọc của EK Cuplock chủ yếu được chia thành ba bước:

1. Điều chỉnh khoảng cách thiết bị dụng cụ và xác định khoảng thời gian cốc dưới cùng. Sử dụng hàn tại chỗ để sửa các cốc dưới cùng và đặt chân vào ống thẳng đứng.

2. Vị trí chân đầy đủ, đảm bảo các chân được đặt chắc chắn vào ống thẳng đứng.

3. Cốc dưới cùng đầy đủ, để đảm bảo tính ổn định của các cốc dưới cùng và đảm bảo chỉ số an toàn trong xây dựng và sử dụng.

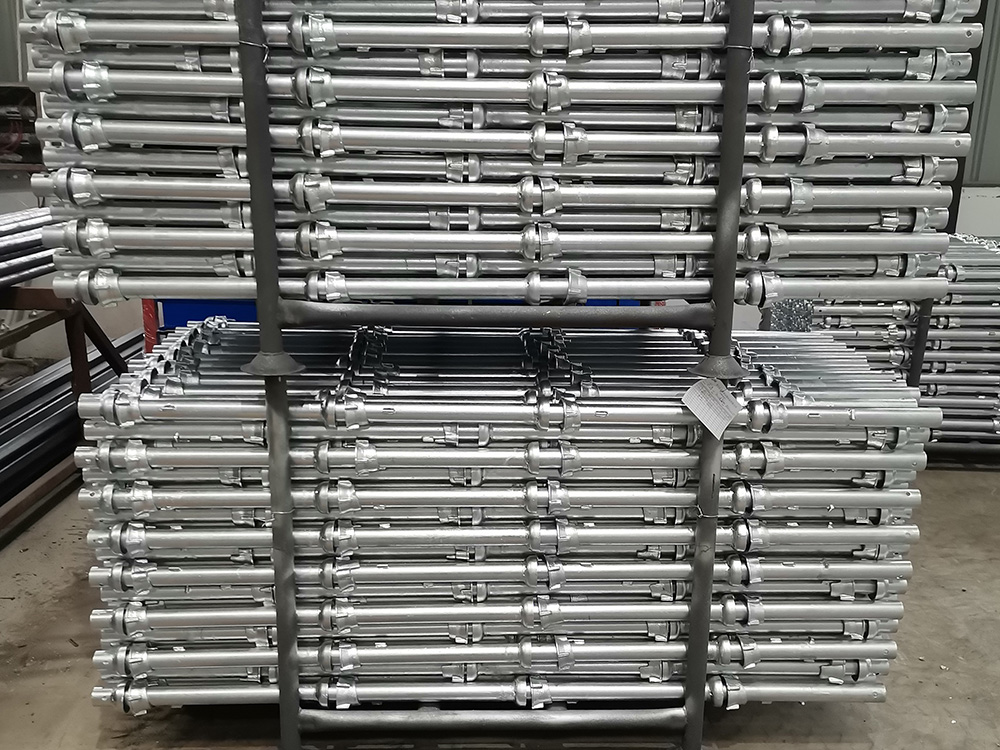

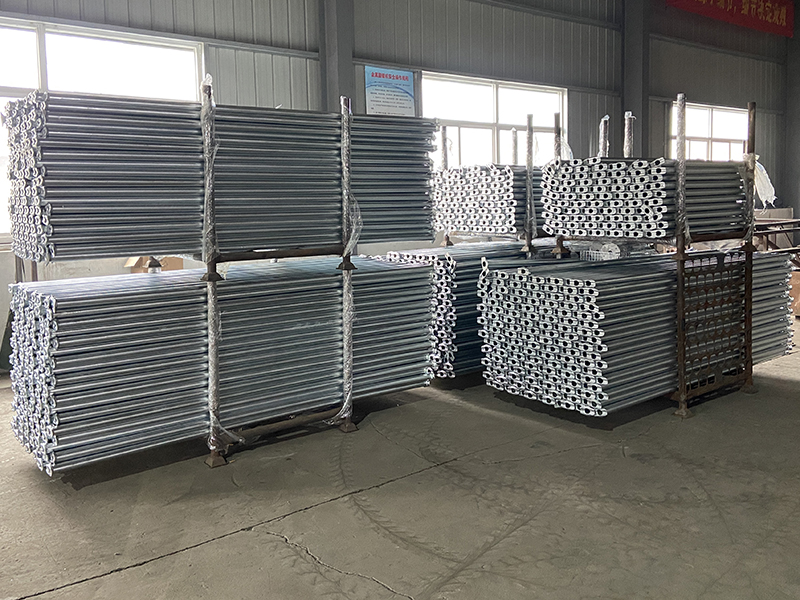

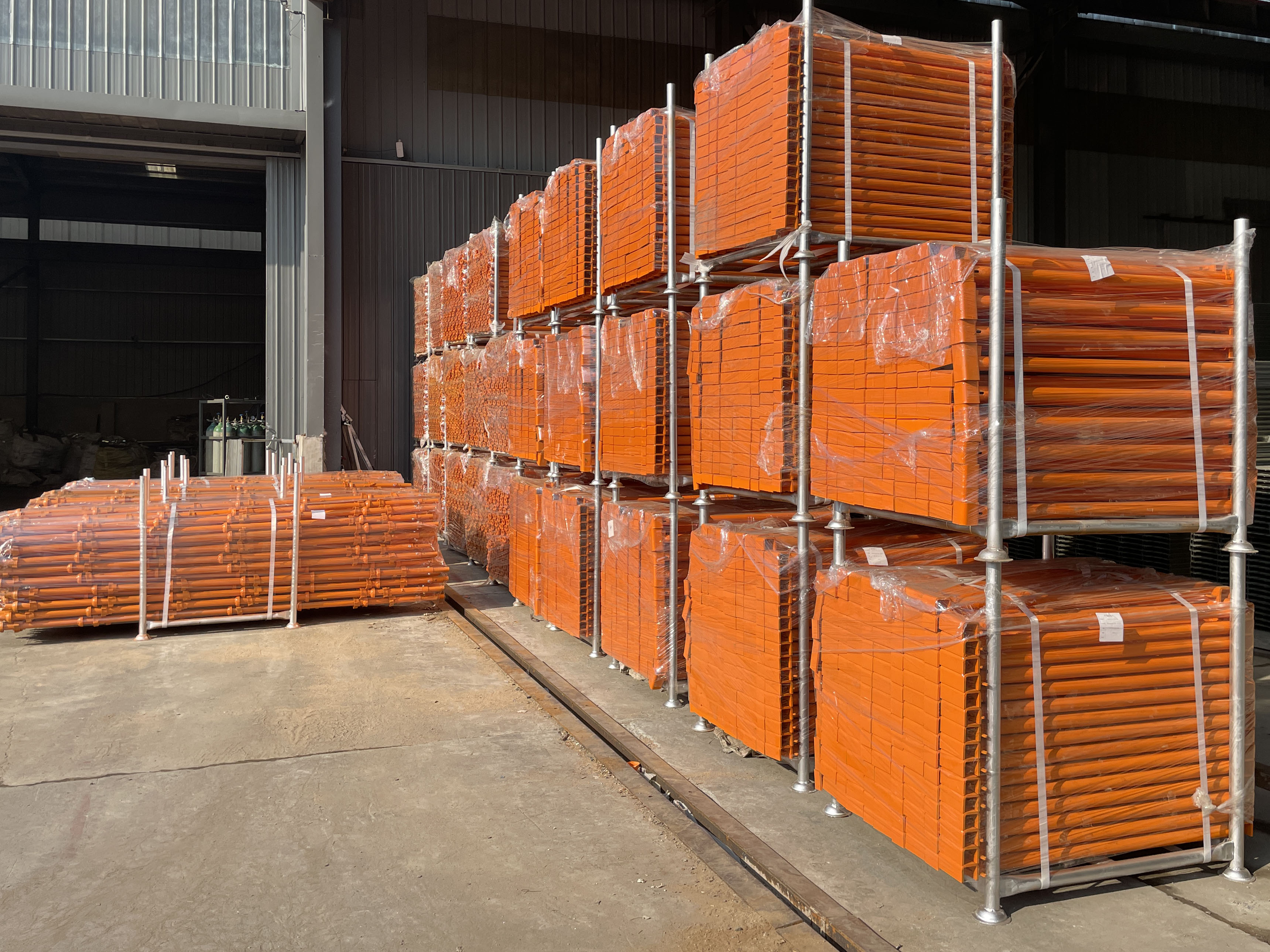

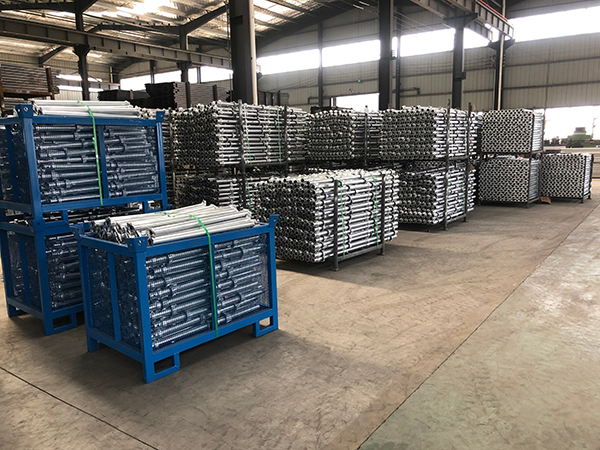

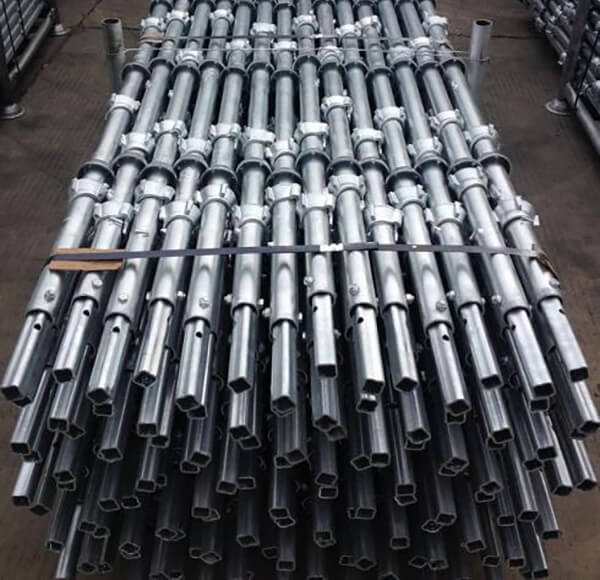

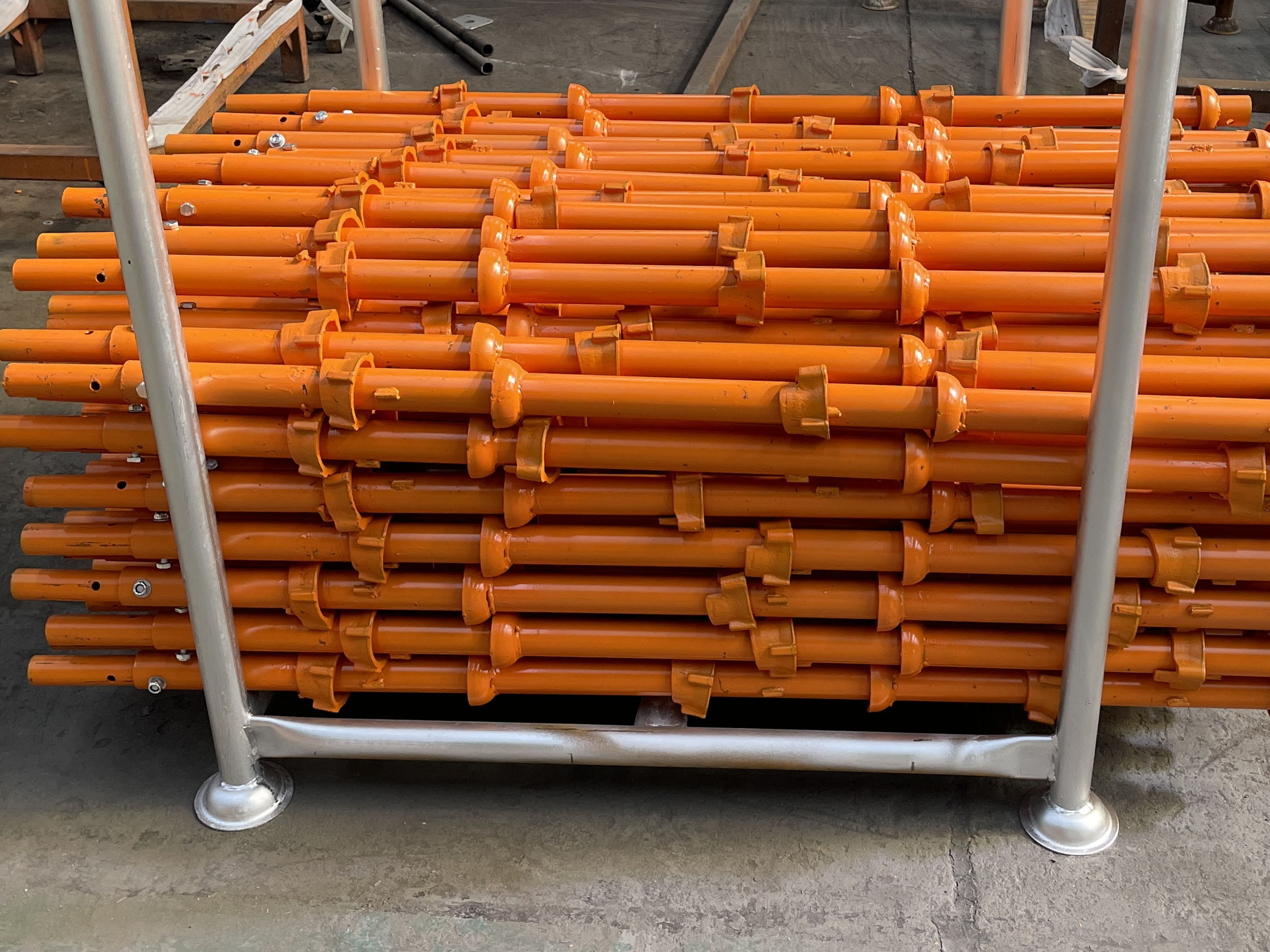

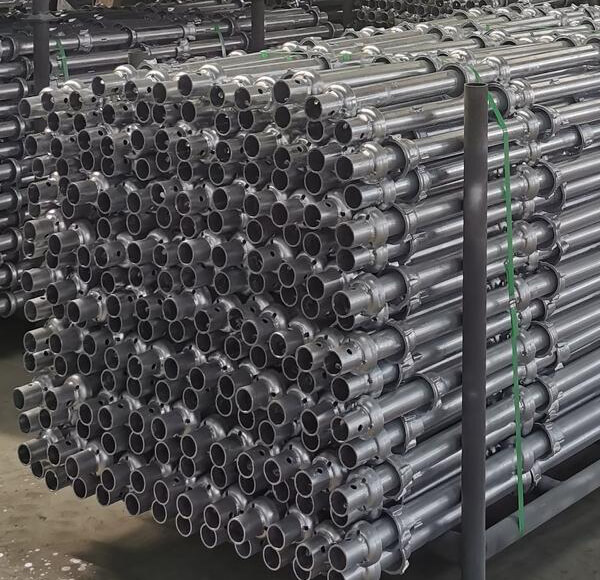

Hệ thống giàn giáo cuplock số lượng lớn

Khi việc sản xuất và đóng gói một loạt các sản phẩm hệ thống giàn giáo Cuplock được khách hàng yêu cầu hoàn thành, chúng tôi sẽ chụp ảnh và giữ các tệp và gửi chúng cho khách hàng, thông báo thời gian tải của lô Cupplock này và cho khách hàng biết lịch vận chuyển.

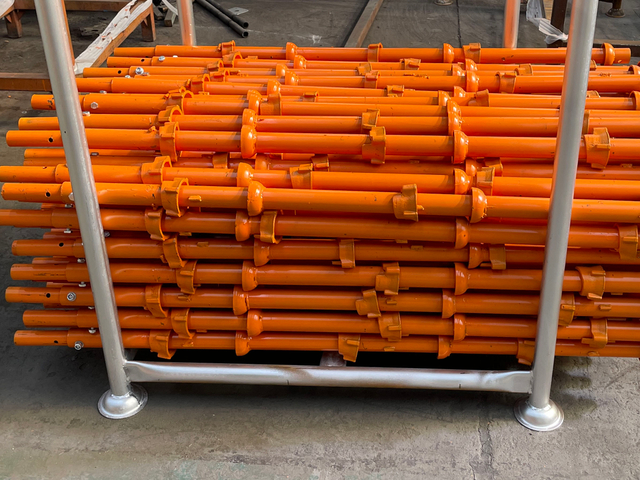

Tranh hệ thống giàn giáo Cuplock

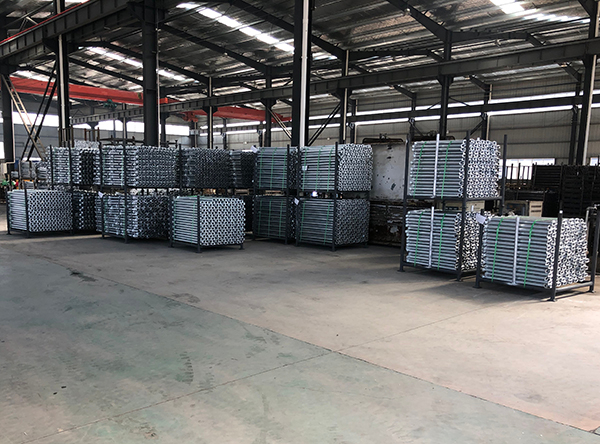

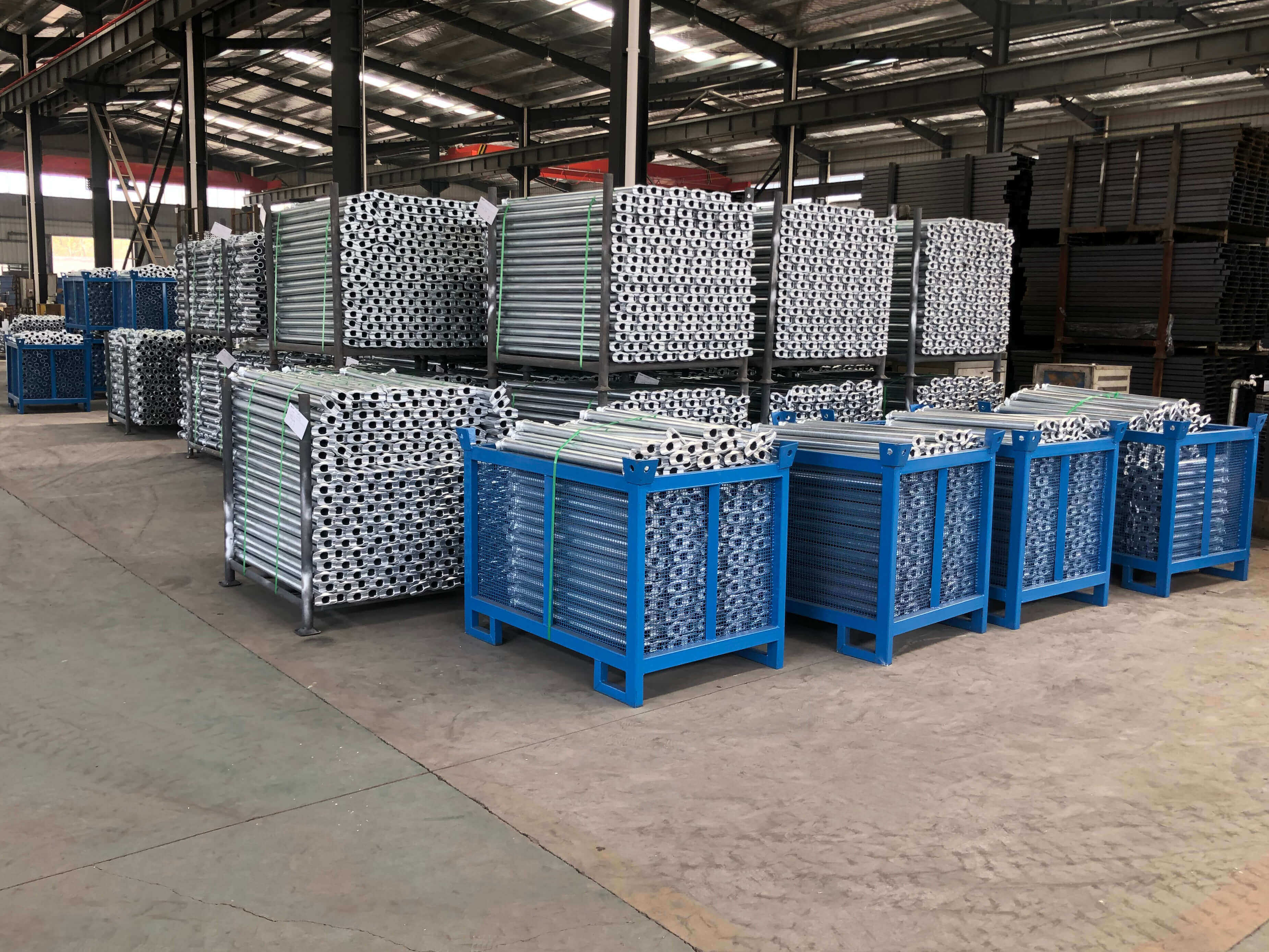

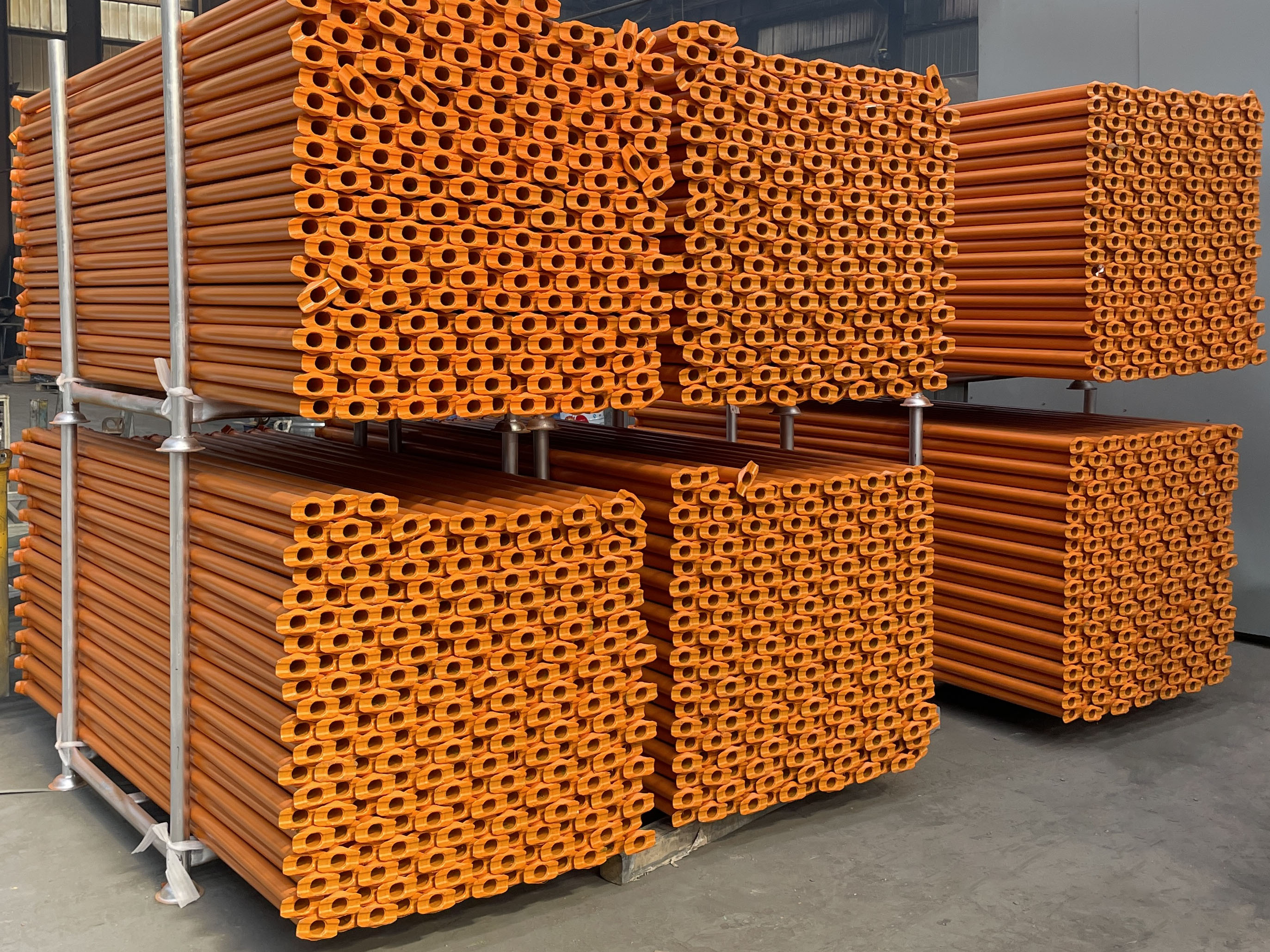

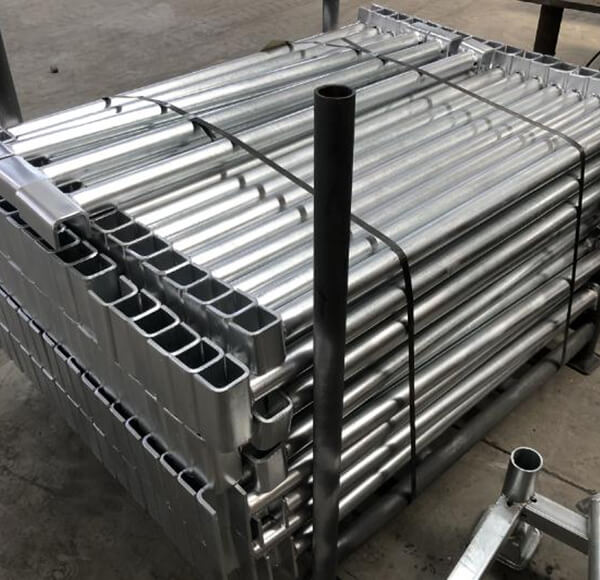

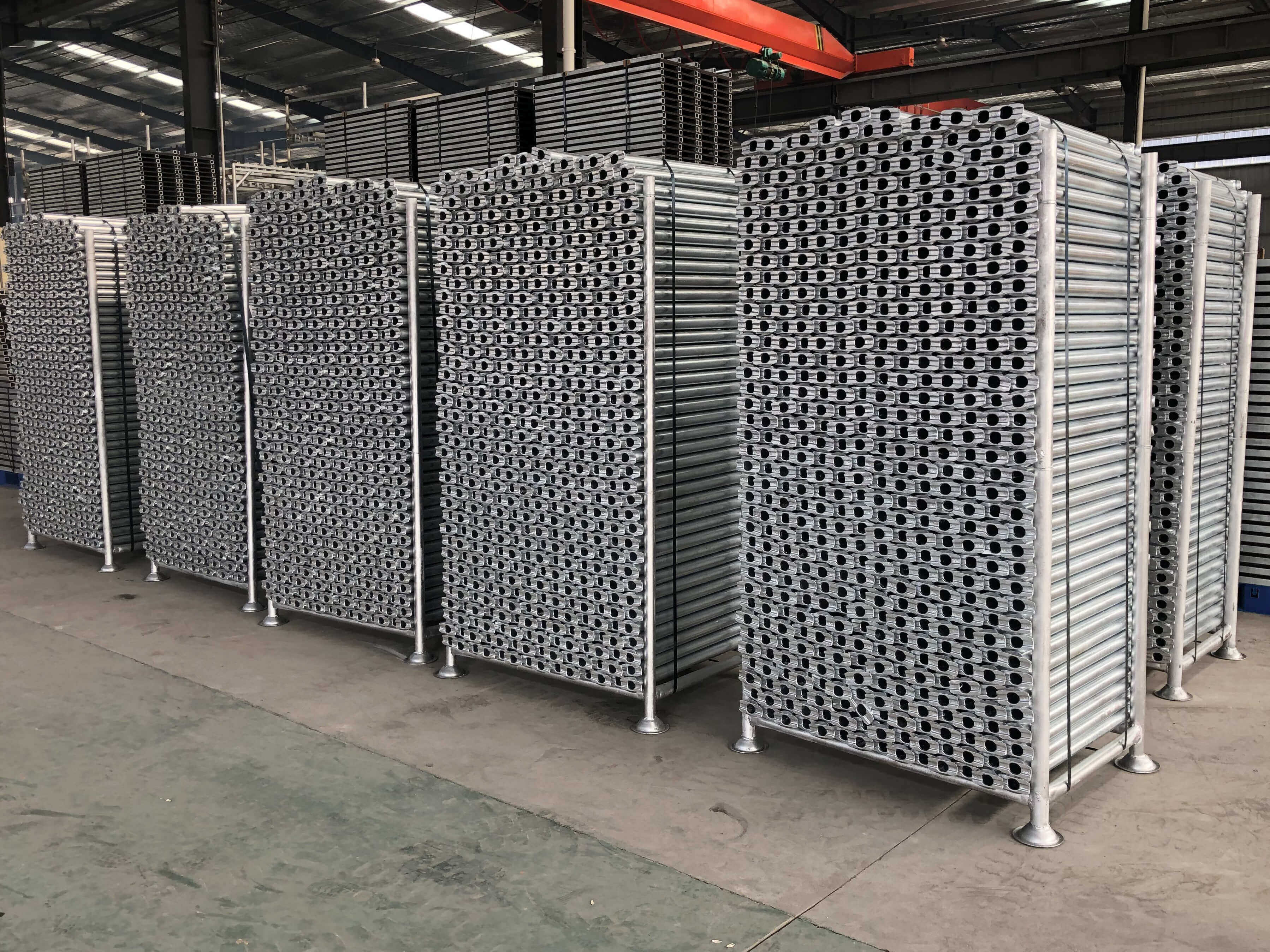

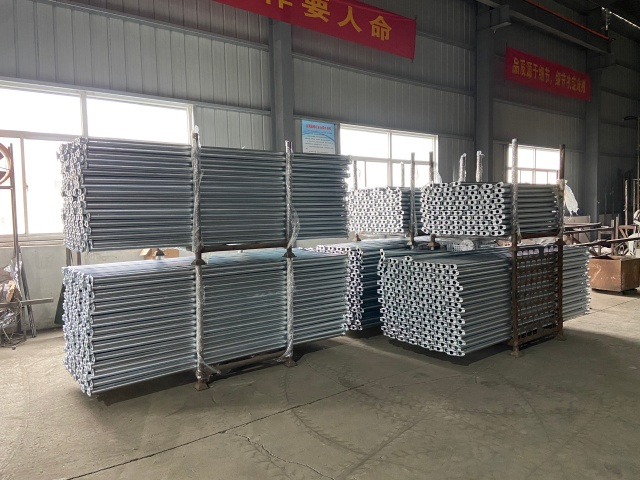

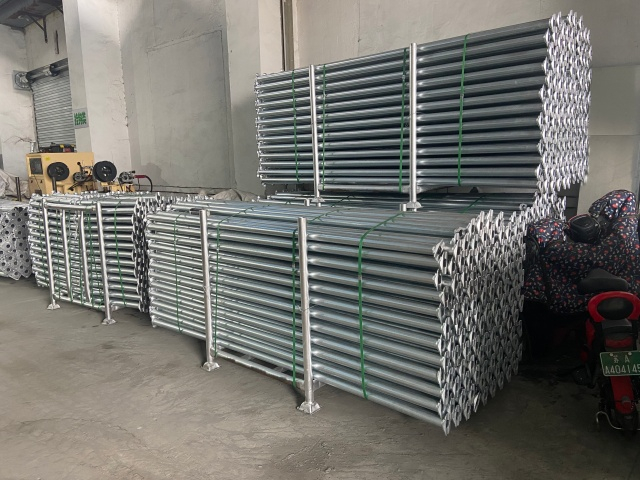

Hệ thống Cuplock số lượng lớn

Giàn giáo Cupplock là gì

Giàn giáo Cuplock, là hệ thống giàn giáo sử dụng 'Cup' và 'Blade' để khóa dọc/tiêu chuẩn và ngang/sổ cái với nhau và khóa các cánh bằng cách vặn cốc. Hệ thống giàn giáo Cuplock này không sử dụng đai ốc, bu lông hoặc nêm. Điểm nút của Hệ thống giàn giáo Cuplock mang tính cách mạng và làm cho nó nhanh hơn và dễ dàng hơn bất kỳ hệ thống giàn giáo nào khác.

Tại sao chọn Cupplock?

Kết cấu khe giàn giáo Cuplock hợp lý, quy trình sản xuất đơn giản, vận hành dễ dàng, phạm vi sử dụng rộng rãi, so với giàn giáo truyền thống, Hệ thống Cuplock có những ưu điểm vượt trội sau:

Tính năng Cuplock	Chi tiết
Dễ dàng đứng	Không có đai ốc và bu lông hoặc nêm, chỉ cần khóa lưỡi vào cốc ở mỗi nút trên tiêu chuẩn.
Vật mẫu	Nhanh chóng và đơn giản để dựng lên chỉ với bốn ốc vít thành phần.
Trọng lượng nhẹ	Được sản xuất bằng thép cao cấp dày 3,2mm, Hệ thống Cuplock nhẹ hơn 20% so với ống giàn giáo dày 4mm tiêu chuẩn.
Tiết kiệm	Hệ thống Cuplock chỉ có ba thành phần chính.
Nhanh	Nhanh hơn 30% -50% so với giàn giáo truyền thống.
Bền	Nóng-galvanized cung cấp một cuộc sống lâu dài, bảo trì thấp.
Linh hoạt	Với các khoảng thời gian 500mm trên các chiều dọc, hệ thống giàn giáo Cuplock là mặt tiền cực kỳ linh hoạt, cấu trúc bảo vệ, hình tròn, chim, cầu thang, tháp di động , v.v.
Linh hoạt	0,6m đến 3,0m vịnh bằng bảng hoặc battens.

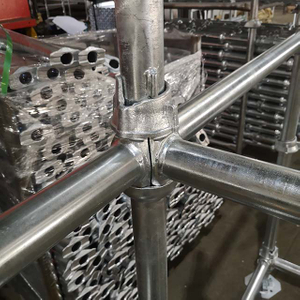

Quy trình khóa cốc:

Dưới đây là những hình ảnh hướng dẫn cách cài đặt Hệ thống Cuplock :

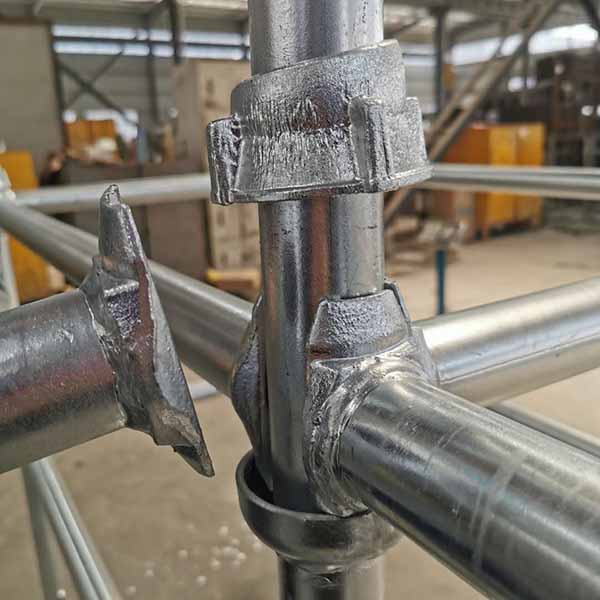

1 、 Xác định vị trí lưỡi sổ cái vào cốc dưới cùng

2 Trượt cốc trên cùng xuống tiêu chuẩn và xoay

3 、 Siết chặt bằng một cú thổi búa

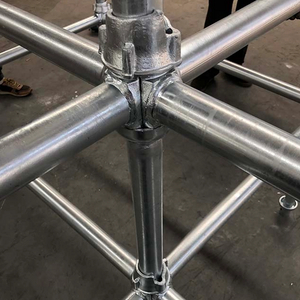

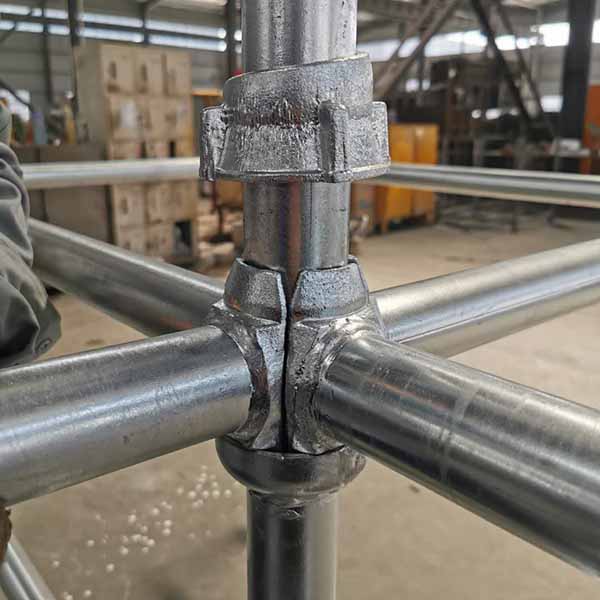

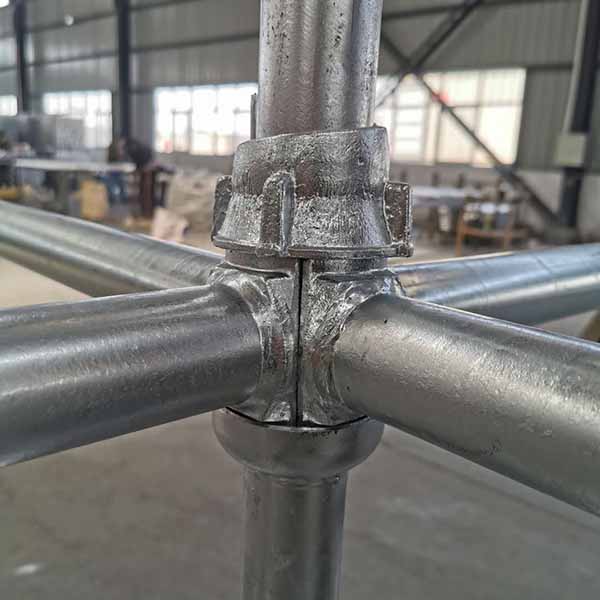

4 、 Một điểm của Cuplock đã hoàn thành

Bộ phận hệ thống giàn giáo Cupplock

Giàn giáo EK cung cấp hệ thống giàn giáo Cuplock chất lượng cao cho khách hàng có nhu cầu. Toàn bộ dòng sản phẩm Cuplock System được sản xuất hoàn hảo bằng nguyên liệu thô cao cấp, tuân thủ các tiêu chuẩn chất lượng quốc tế. Hơn nữa, nhà sản xuất Giàn giáo EK có thể cung cấp nhiều thông số kỹ thuật khác nhau cho các sản phẩm này, nhằm đáp ứng các yêu cầu khác nhau của khách hàng. Dòng sản phẩm của chúng tôi bao gồm Cuplock Dọc/Tiêu chuẩn, Cuplock Ledger/Ngang, Cuplock Transom, Giá đỡ Cuplock Hop-Up và các phụ kiện Cuplock, v.v.

Các bộ phận của Hệ thống Core Cuplock do giàn giáo EK sản xuất như sau:

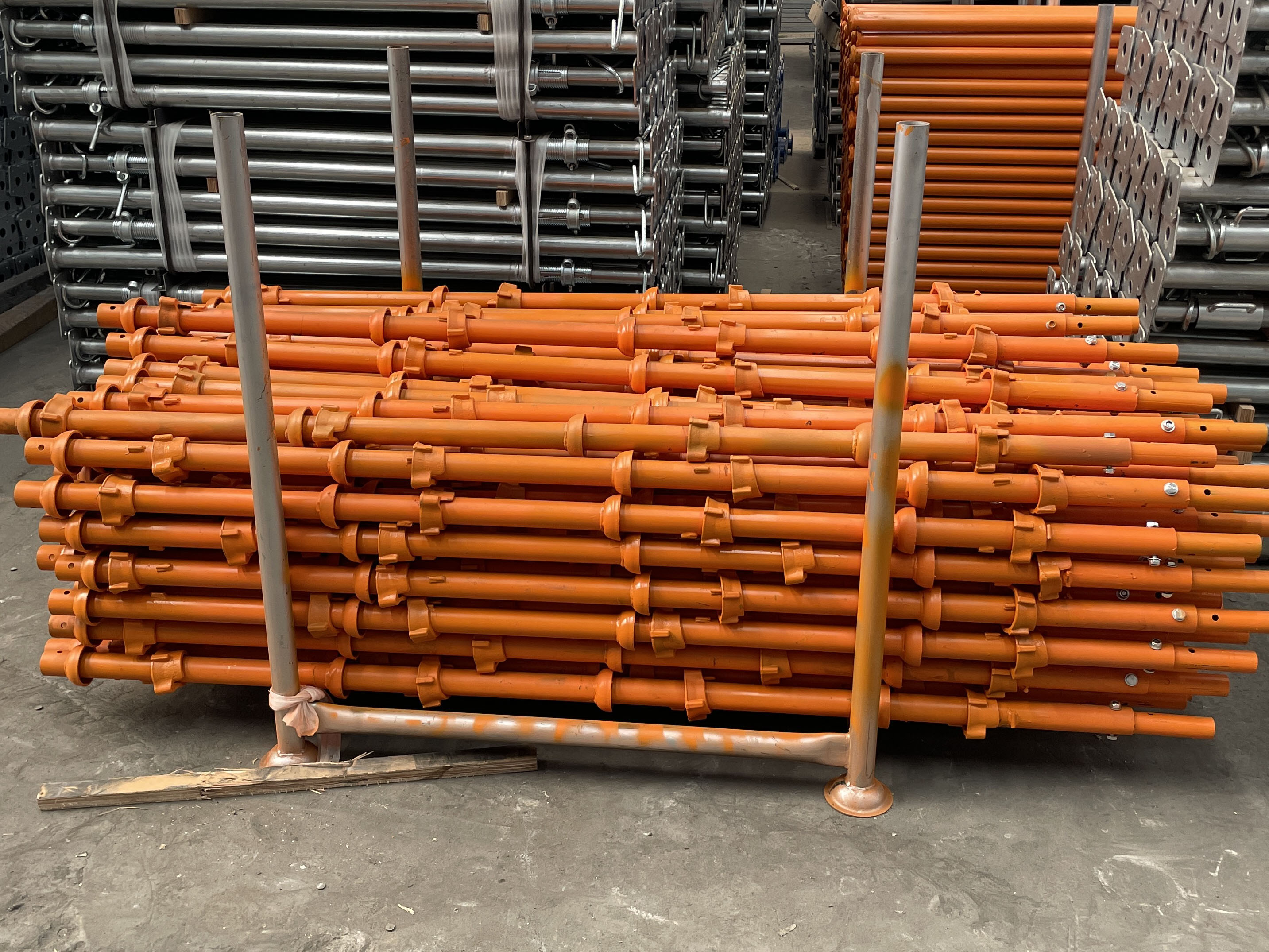

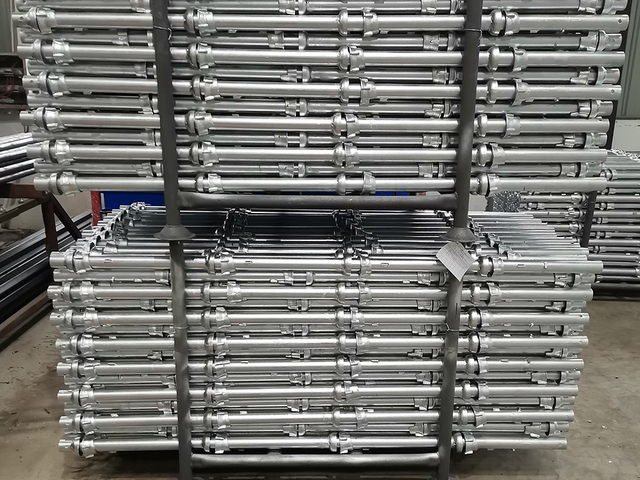

Giàn giáo Cupplock Spigoted Standard/dọc

Tiêu chuẩn / dọc

Các tiêu chuẩn khóa cốc này được sử dụng cùng với các đầu định vị tích hợp, dài 150mm, được cung cấp ở đầu mỗi đầu để tạo kết nối theo chiều dọc. Các đầu định vị được khoan để nhận các chốt khóa khi cần thiết để chịu lực kéo nhỏ giữa các bộ phận tiêu chuẩn.

Cuplock có ống nối tiêu chuẩn / dọc Ống thép: 48.3*3,2mm
Mã số	Mục	Chiều dài		Cân nặng
EK-CLS001	Cupplock Spigot Standard	0,5 m	1'8 '	3,40 kg	7,50 lbs
EK-CLS002	Cupplock Spigot Standard	1,0 m	3'3 '	6,10 kg	13,45 lbs
EK-CLS003	Cupplock Spigot Standard	1,5 m	4'11 '	8,72 kg	19,22 lbs
EK-CLS004	Cupplock Spigot Standard	2.0 m	6'6 '	11,34 kg	25,00 lbs
EK-CLS005	Cupplock Spigot Standard	2,5 m	8'2 '	13,95 kg	30,75 lbs
EK-CLS006	Cupplock Spigot Standard	3.0 m	9'10 '	16,57 kg	36,53 lbs
Thông số kỹ thuật có thể được tùy chỉnh theo các yêu cầu.

Tiêu chuẩn / tiêu chuẩn không theo chiều dọc

Các tiêu chuẩn này không có spigot, sự kết hợp của các thành phần này sẽ phục vụ cho tất cả các độ cao soffit mở rộng, nhưng đối với độ cao thấp hơn chỉ là thiết kế không có spigot cho phép chèn các giắc cắm với các thành phần đầu khác nhau để đáp ứng các yêu cầu của các ứng dụng hỗ trợ khác nhau như hỗ trợ chùm tia nhôm hoặc hệ thống sàn.

Cuplock không có ống định vị tiêu chuẩn / dọc Ống thép: 48.3*3,2mm
Mã số	Mục	Chiều dài		Cân nặng
EK-CLS007	Cupplock tiêu chuẩn không có spigot	0,8 m	2'7 '	4,56 kg	10.05 Lbs
EK-CLS008	Cupplock tiêu chuẩn không có spigot	1,3 m	4'3 '	7,18 kg	15.83 Lbs
EK-CLS009	Cupplock tiêu chuẩn không có spigot	1,8 m	6 '	9,79 kg	21.58 Lbs
EK-CLS010	Cupplock tiêu chuẩn không có spigot	2,3 m	7'6 '	12,41 kg	27.36 Lbs
EK-CLS011	Cupplock tiêu chuẩn không có spigot	3.0 m	9'9 ''	15,70 kg	34,61 lbs
Thông số kỹ thuật có thể được tùy chỉnh theo các yêu cầu.

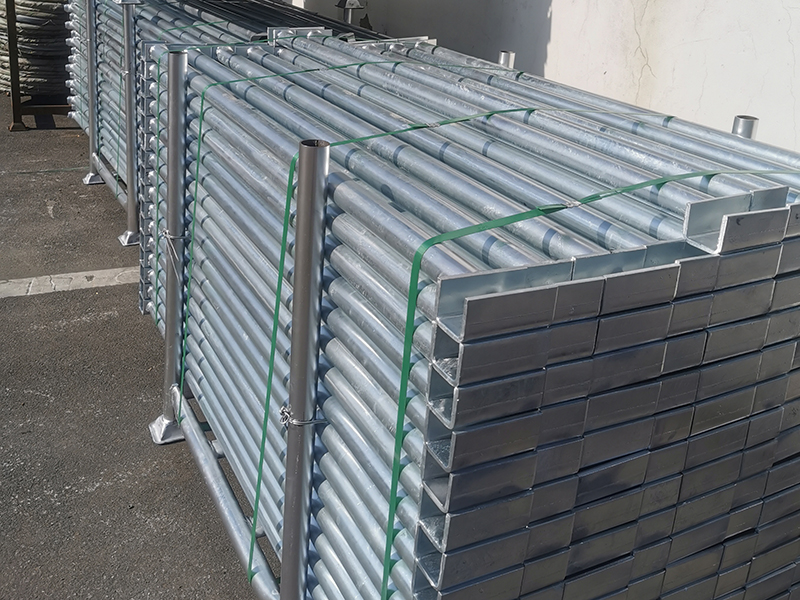

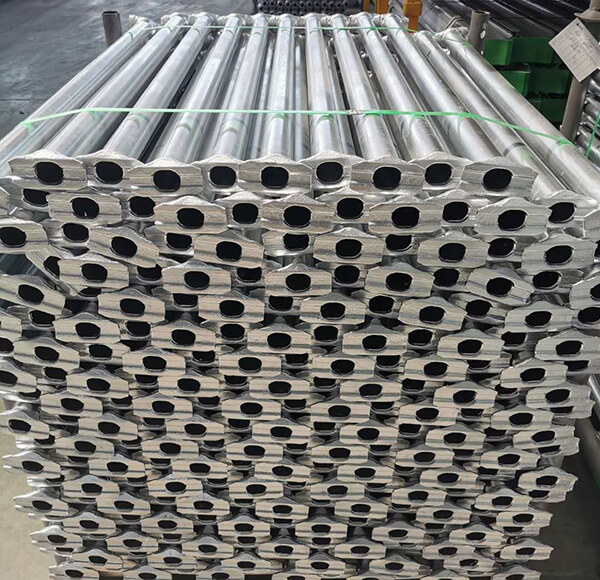

Sổ cái / ngang / ngang

Các sổ cái Cuplock được sản xuất từ 48,3*3.0mm ống giàn giáo với các đầu lưỡi thép giả mạo định vị vào các cốc dưới cùng của các tiêu chuẩn và được khóa tại chỗ bởi các cốc trên cùng tương ứng. Sổ cái có sẵn trong các độ dài khác nhau để cung cấp thông số kỹ thuật lưới mong muốn cho giàn giáo hoặc hệ thống trang sách.

Sổ cái / ngang / ngang Ống thép: 48.3*3.0mm
Mã số	Mục	Chiều dài		Cân nặng
EK-CLL001	Sổ cái Cuplock	0,6 m	2 '	2,35 kg	5,18 lbs
EK-CLL002	Sổ cái Cuplock	1,0 m	3'3 '	3,75 kg	8,27 lbs
EK-CLL003	Sổ cái Cuplock	1,5 m	4'11 '	5,47 kg	12.06 Lbs
EK-CLL004	Sổ cái Cuplock	2.0 m	6'6 '	7,21 kg	15,90 lbs
EK-CLL005	Sổ cái Cuplock	2,5 m	8'2 '	8,93 kg	19,69 lbs
Thông số kỹ thuật có thể được tùy chỉnh theo yêu cầu.

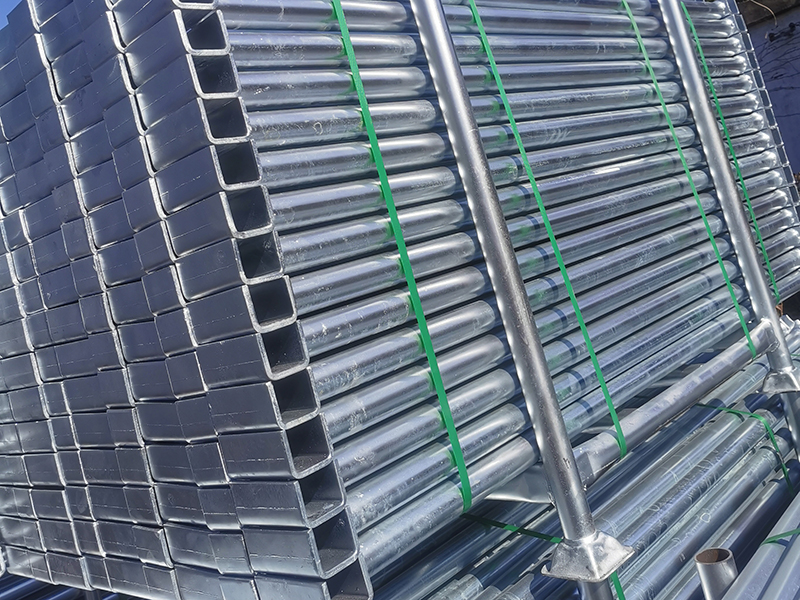

Cuplock Transom

Cupplock Transoms được sản xuất từ 48,3*3,2mm ống giàn giáo và được thiết kế để cung cấp hỗ trợ trung gian cho các bảng đi bộ giàn giáo tiêu chuẩn bằng cách kéo dài giữa các sổ cái bên trong và bên ngoài.

Cuplock Transom Ống thép: 48.3*3,2mm
Mã số	Mục	Chiều dài		Cân nặng
EK-CLT001	Cuplock Transom	0,56 m	1'10 ''	3,79 kg	8,36 lbs
EK-CLT002	Cuplock Transom	0,80 m	2'7 '	4,67 kg	10,30 lbs
EK-CLT003	Cuplock Transom	1,30 m	4'3 '	6,50 kg	14,33 lbs
EK-CLT004	Cuplock Transom	1,80 m	6 '	8,33 kg	18,36 lbs
Thông số kỹ thuật có thể được tùy chỉnh theo yêu cầu.

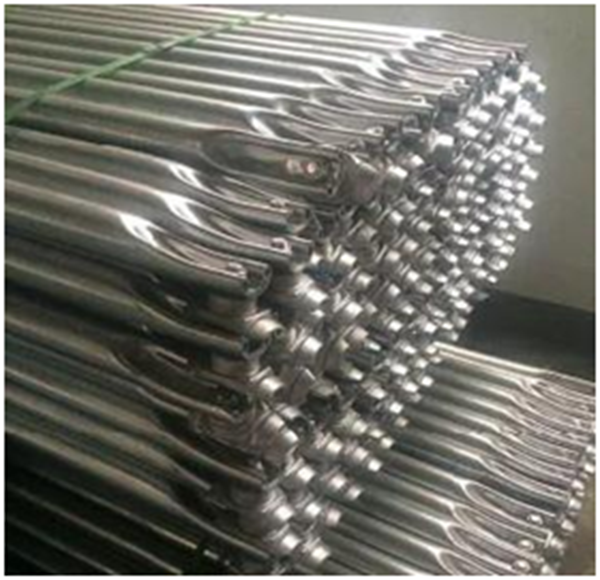

Nẹp couplock / chéo

Niềng răng couplock được sản xuất từ 48,3*3,2mm ống giàn giáo và mỗi niềng răng có hai đầu lưỡi xoay. Chức năng của chúng là cung cấp giằng ngang và dọc cho các cấu trúc giàn giáo.

Nẹp couplock / chéo Ống thép: 48.3*3,2mm
Mã số	Mục	Chiều dài		Cân nặng
EK-CLB001	Nẹp couplock	1,5*1,8m	4'11 ''*6 '	8,70 kg	19,18 lbs
EK-CLB002	Nẹp couplock	1.8*2.0m	6 '*6'6' '	9,80 kg	21.60lbs
EK-CLB003	Nẹp couplock	1,5*2,5m	4'11 '*8'2 ''	10,70 kg	23,59 lbs
EK-CLB004	Nẹp couplock	2.0*2,5m	6'6 '*8'2 ''	11,50 kg	25,35 lbs
EK-CLB005	Nẹp couplock	2.0*3.0m	6'6 ''*9'10 ''	13,00 kg	28,66 lbs
Thông số kỹ thuật có thể được tùy chỉnh theo các yêu cầu.

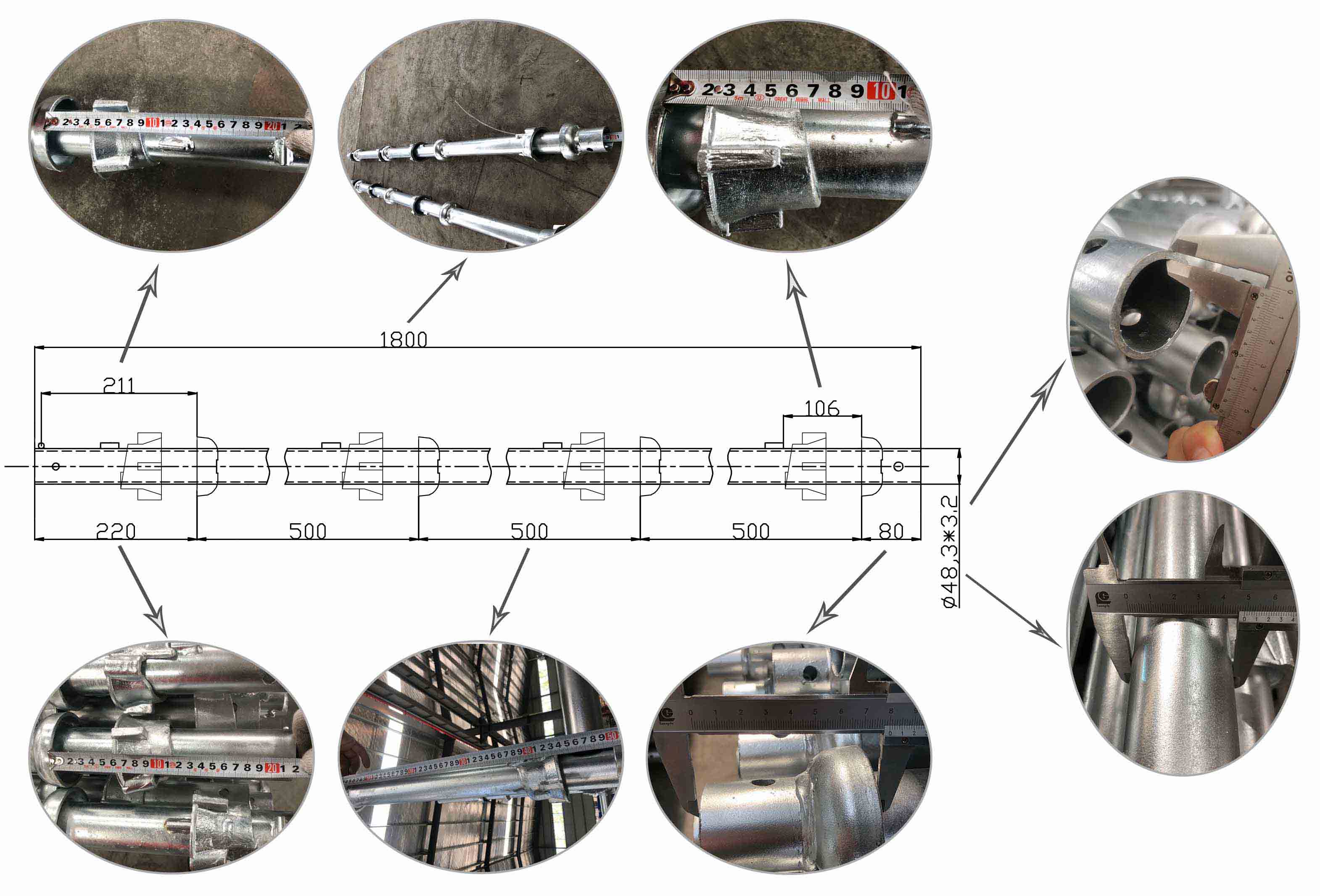

Kiểm tra hệ thống Cuplock EK

QC chuyên nghiệp của EK Scaffold sẽ thực hiện các phép đo chi tiết dựa trên các bản vẽ được xác nhận với khách hàng sau khi các sản phẩm Cupplock của giàn giáo ra mắt, để đảm bảo rằng kích thước của các sản phẩm giàn giáo của Cuplock đáp ứng yêu cầu của khách hàng.

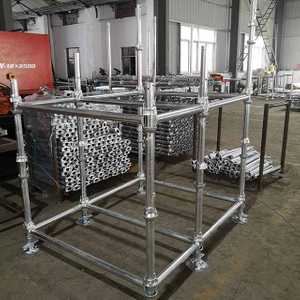

Bài kiểm tra cài đặt giàn giáo EK Cuplock

Giàn giáo EK - Trước bao bì sản phẩm Cuplock, nhân viên kiểm tra chất lượng chuyên nghiệp sẽ trích xuất ngẫu nhiên các thành phần của hệ thống giàn giáo cuplock từ các sản phẩm được khách hàng mua để cài đặt và thử nghiệm, để kiểm tra xem sản phẩm có thể được sử dụng bình thường hay không.

Bài kiểm tra cài đặt giàn giáo EK Cuplock

Danh mục Cupplock Giàn giáo

Dưới đây là danh mục của hệ thống giàn giáo EK Cuplock. Bạn có thể thấy tất cả các sản phẩm chéo, sổ cái và các sản phẩm tiêu chuẩn của chúng tôi ở đây.

Nếu bạn cảm thấy rằng danh mục Cupplock giàn giáo không thể thỏa mãn bạn, chúng tôi cũng có các tệp để tải xuống.

filename	Tải về
Catalogue hệ thống giàn giáo EK Cuplock.pdf	Tải về

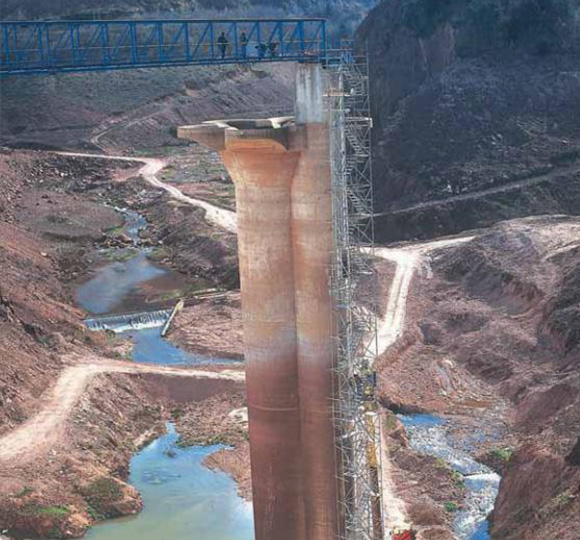

Các dự án của hệ thống giàn giáo Cuplock

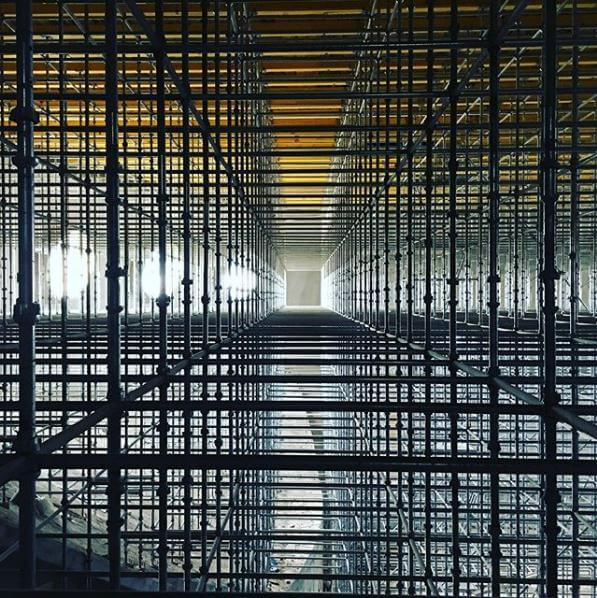

Tính linh hoạt và phạm vi rộng của Cuplock làm cho nó trở thành một hệ thống lý tưởng cho hầu hết mọi tình huống. Từ dự án xây dựng khu dân cư đơn giản đến các cấu trúc hỗ trợ và truy cập phức tạp nhất
, nó có thể tuân theo các đường cong và đường viền phức tạp và cũng phù hợp cho nhiều tình huống bảo trì công nghiệp.

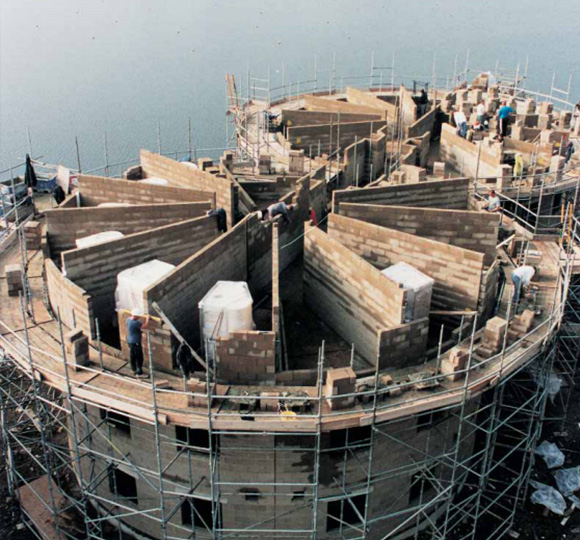

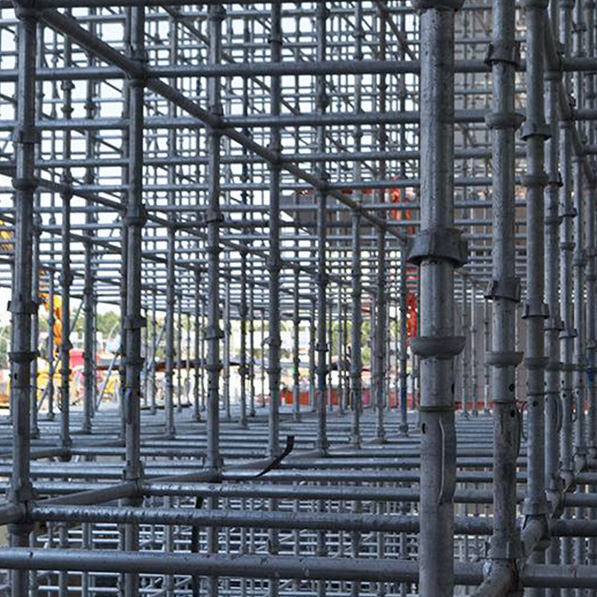

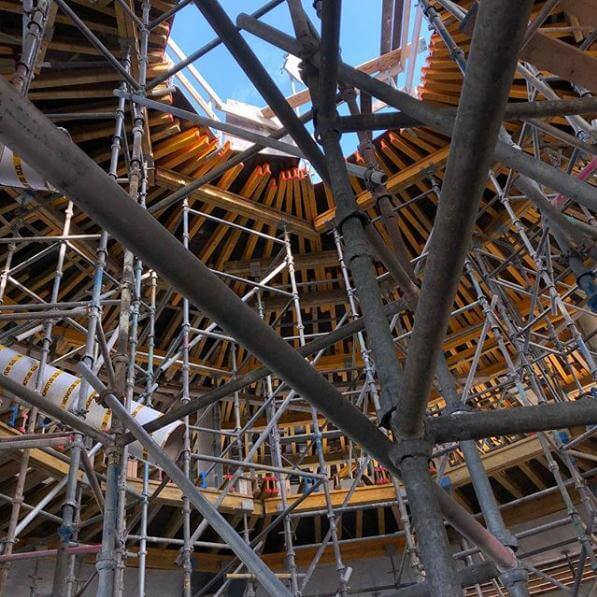

Cupplock cho các cấu trúc cong

Hệ thống giàn giáo Cuplock có khả năng cho phép sổ cái/thanh ngang khóa vào các tiêu chuẩn/dọc từ mọi góc độ. Do kích thước của Hệ thống Cuplock thay đổi nên các cấu trúc cong sử dụng có thể được thực hiện dễ dàng và hiệu quả.

Đọc thêm

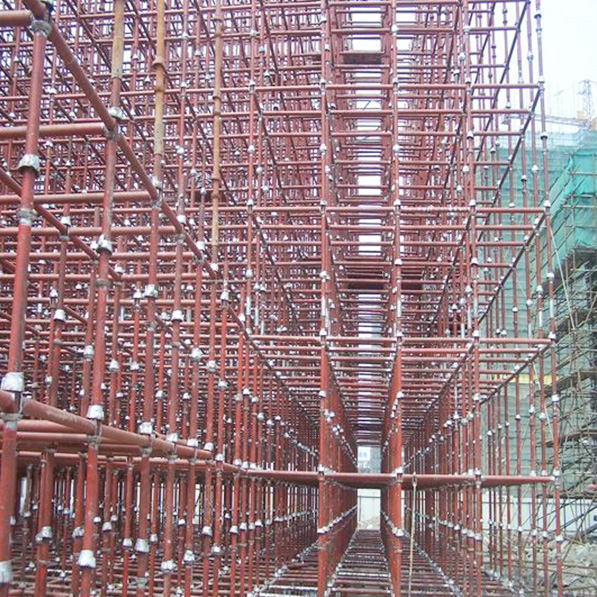

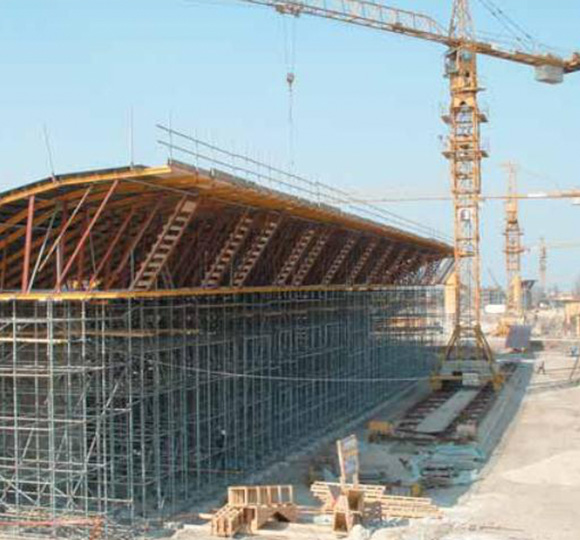

Cupplock cho các cấu trúc hỗ trợ

Hệ thống giàn giáo Cupplock được sử dụng rộng rãi để tạo ra các cấu trúc hỗ trợ giàn giáo. Khả năng vận chuyển tải Outrigger của hệ thống cuplock này rất cao. Và phạm vi của các thành phần cho phép hệ thống phản hồi hầu như và hỗ trợ các ứng dụng.

Đọc thêm

Cupplock cho Tháp cầu thang

Tháp cầu thang Cuplock kết hợp các thành phần cầu thang đặc biệt trong tháp Cuplock truyền thống để tạo ra một giải pháp truy cập an toàn, thân thiện với người dùng và nhanh chóng và dễ cài đặt.
