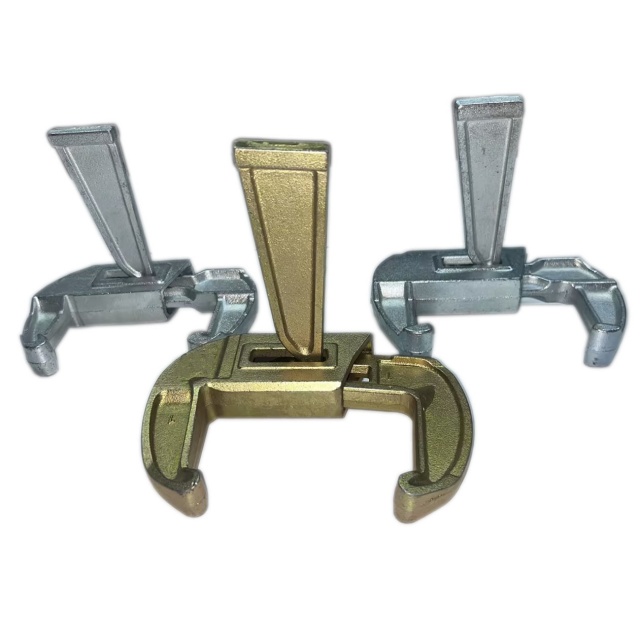

Kẹp khóa ván khuôn loại Wedg

Còn được gọi là kẹp khóa tấm lớn hoặc kẹp cốp pha, kẹp cốp pha kiểu nêm là thành phần thiết yếu của hệ thống ván khuôn . Chúng chủ yếu sử dụng cơ chế khóa dạng nêm để tích hợp các chức năng căn chỉnh, siết chặt và chống rò rỉ cho các tấm ván khuôn.

Thành phần kết cấu:

Hàm kẹp đúc hoặc rèn hình chữ C/hình vòng cung: Gắn các khung cạnh hoặc mặt bích của hai tấm ván khuôn liền kề.

Chốt dẫn động hình nêm (có tay cầm): Đi thẳng đứng qua thân kẹp; búa đẩy nêm xuống dưới, sử dụng nguyên lý tự khóa cơ học của mặt phẳng nghiêng để tạo ra lực căng hướng vào trong mạnh mẽ, từ đó nén chặt khớp cốp pha.

Xử lý bề mặt:

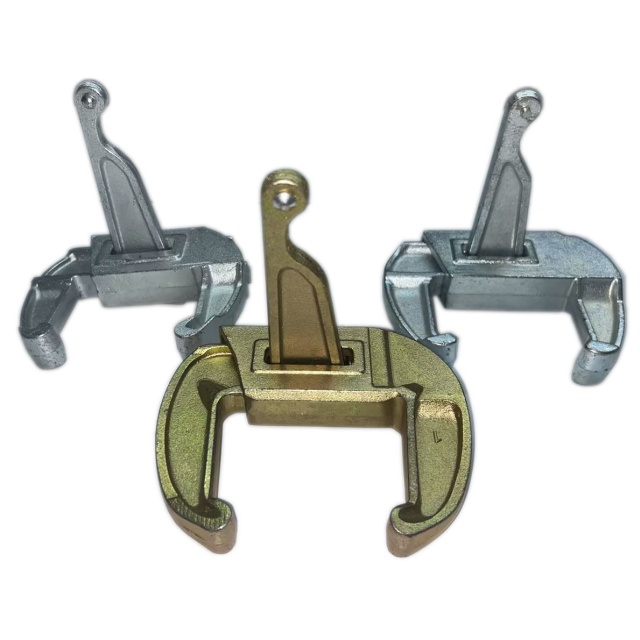

Kẽm màu vàng/màu (ở giữa): Mạ điện thụ động màu kẽm hoặc cromat màu vàng; mang lại khả năng chống gỉ vượt trội và khả năng phân biệt thị giác cao.

Bạc/Kẽm trắng hoặc mạ kẽm (Mặt trái & phải): Mạ kẽm trắng hoặc mạ kẽm lạnh; có lớp hoàn thiện sáng và cung cấp khả năng chống ăn mòn cơ bản.

Các bước cài đặt:

Móc hai hàm kẹp vào mặt bích cạnh của các tấm ván khuôn liền kề;

Dùng búa đập mạnh tay cầm hình nêm phía trên xuống;

Cơ cấu nêm dẫn động kẹp để siết chặt vào bên trong, đảm bảo khóa liền mạch, phẳng và an toàn giữa các tấm;

Để tháo dỡ, bạn chỉ cần dùng búa đập vào phần dưới của tay cầm hình nêm hướng lên trên để nhanh chóng nhả khóa.
