Giàn giáo jack cơ sở

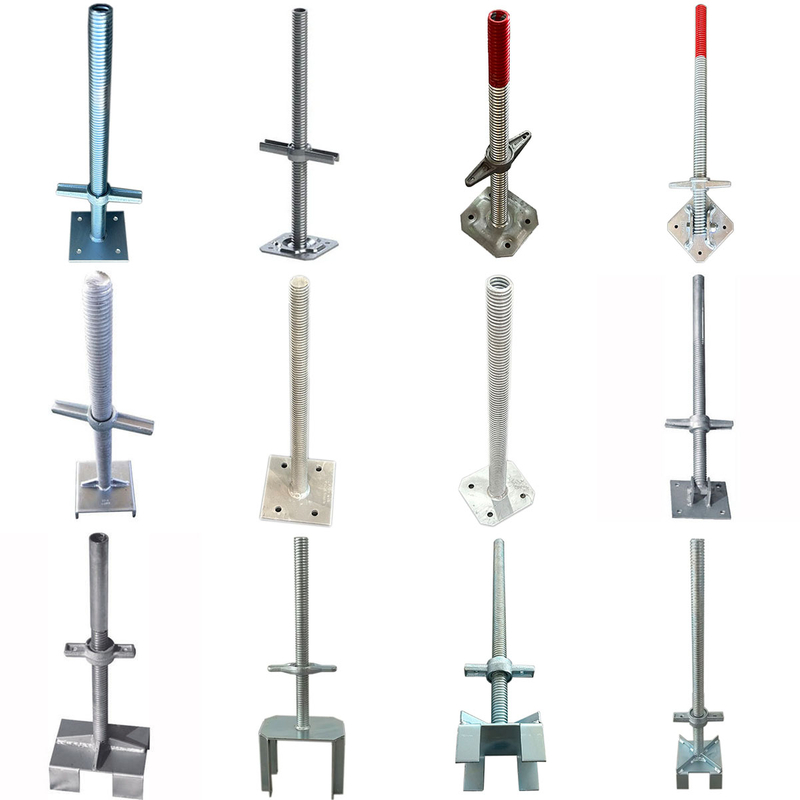

Jack đế giàn giáo có thể điều chỉnh / Đế Jack vít

Hỗ trợ mặt đất hạng nặng rắn & rỗng cho hệ thống giàn giáo

Giắc cắm cơ sở có thể điều chỉnh của EK Scaffolding cung cấp khả năng điều chỉnh độ cao chính xác và phân bổ trọng lượng tối đa trên các công trường xây dựng không bằng phẳng. Các sợi cán nguội và lớp mạ kẽm nhúng nóng đảm bảo độ bền liên tục cho công trình dưới tải trọng cực lớn.

• Tuân thủ tiêu chuẩn : EN74-1 / BS1139 / AS/NZS 1576

• Loại thân : Thanh thép rắn / Ống thép liền mạch rỗng

• Bề mặt hoàn thiện : Mạ kẽm nhúng nóng / Mạ kẽm điện / Sơn

• System Fit : Tương thích với các hệ thống khớp nối Ringlock, Kwikstage, Cuplock, Frame & Tube

Thông số kỹ thuật

Ưu điểm chính

1. Sợi cán nguội chính xác

• Bước ren cán nguội liên tục cho phép chuyển động của đai ốc trơn tru ngay cả khi bị nhiễm bùn bê tông hoặc bụi bẩn.

2. Hàn kết cấu cao cấp

• Kết nối hàn 360° giữa thân và tấm đế đảm bảo không bị đứt kết cấu khi chịu tải nặng.

3. Mạ kẽm chống ăn mòn

• Lớp mạ kẽm nhúng nóng (>80μm) bảo vệ chống gỉ ở các công trường môi trường ẩm ướt, ven biển hoặc hóa chất.

4. Biên độ an toàn khi tải cao

• Được thiết kế để vượt qua các bài kiểm tra phá hủy nghiêm ngặt, mang lại hệ số an toàn vượt quá các quy định an toàn xây dựng tiêu chuẩn.

Quy trình sản xuất & sản xuất

Để đảm bảo mọi Jack cắm cơ sở đều cung cấp khả năng chịu tải ổn định và chức năng chính xác, Giàn giáo EK tuân thủ quy trình sản xuất liền mạch, được tiêu chuẩn hóa:

• Lựa chọn nguyên liệu thô

  • Sử dụng thép kết cấu Q235/Q345 cao cấp (ống thép liền mạch hoặc thanh thép đặc) đảm bảo khả năng chịu nén vượt trội từ nguồn.

• Ren cán nguội chính xác

  • Thay thế phương pháp cắt ren truyền thống bằng công nghệ cán nguội ép đùn tiên tiến . Điều này giữ cho các sợi kim loại ren liên tục, mang lại bề mặt mịn và tăng độ bền mỏi lên hơn 20%.

• Hàn robot tự động

  • Kết nối giữa thanh vít và tấm đế 150×150mm được hàn bằng hệ thống hàn robot tự động 360° , đảm bảo các mối hàn đồng đều, xuyên thấu hoàn toàn và loại bỏ các điểm hàn nguội hoặc thiếu sót.

• Mạ kẽm nhúng nóng & hoàn thiện bề mặt

  • Sau khi tẩy axit và loại bỏ rỉ sét, các bộ phận được ngâm trong bể kẽm nóng chảy ở nhiệt độ 450°C để mạ kẽm nhúng nóng (độ dày lớp mạ kẽm trung bình >80μm), tạo thành lớp hợp kim kẽm-sắt bền bỉ chống ăn mòn.

• Lắp ráp đai ốc và ren chính xác

  • Được kết hợp với các đai ốc sắt dẻo có độ bền cao, mỗi bộ phận đều trải qua bài kiểm tra độ trơn tru trước khi rời khỏi nhà máy để tránh bị kẹt do bùn bê tông trên công trường.

Kiểm soát và kiểm tra chất lượng

EK Scaffolding duy trì một phòng thí nghiệm thử nghiệm được trang bị đầy đủ và quy trình kiểm tra nghiêm ngặt để đảm bảo tỷ lệ đạt 100%:

• Thử nghiệm nén tối đa : Các mẫu được chọn ngẫu nhiên để thử nghiệm tải trọng phá hủy nhằm đảm bảo Tải trọng làm việc an toàn (SWL) đạt 40 KN đến 100+ KN (đáp ứng hệ số an toàn 2,0x).

• Kiểm tra độ dày lớp phủ mạ kẽm : Độ dày lớp phủ được xác minh theo từng đợt bằng máy đo kỹ thuật số để đảm bảo khả năng chống gỉ lâu dài.

• Kiểm tra NDT của mối hàn : Các thử nghiệm phát hiện khuyết tật và độ bền kéo không phá hủy được thực hiện theo các yêu cầu cấu trúc quan trọng để xác minh tính toàn vẹn của mối hàn giữa thân và tấm đế.

• Kiểm tra kích thước và bước ren : Dung sai bước ren được kiểm soát chặt chẽ để đảm bảo khả năng tương thích liền mạch với các hệ thống giàn giáo toàn cầu khác nhau.

Ứng dụng

• Nền giàn giáo mô-đun : Hỗ trợ cơ sở cho các tháp giàn giáo hệ thống Ringlock và Kwikstage.

• Chống đỡ & Ván khuôn : Hỗ trợ các kết cấu ván khuôn và dầm bê tông nặng.

• Xây dựng công nghiệp : Nhà máy đóng tàu, tân trang dầu khí, trụ cầu và giàn giáo nhà máy điện.

Trưng bày Nhà máy & Giấy chứng nhận

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa giắc cắm đế rắn và rỗng là gì?

Kích chân đế vững chắc cung cấp khả năng chịu tải nặng tối đa (lý tưởng cho các cột chống nặng và tháp cao tầng), trong khi kích chân đế rỗng nhẹ hơn, tiết kiệm chi phí hơn và dễ vận chuyển hơn mà không phải hy sinh các tiêu chuẩn tuân thủ.

Câu hỏi 2: Giàn giáo EK có thể tùy chỉnh kích thước giắc cắm cơ sở dựa trên bản vẽ dự án không?

Đúng. Là nhà sản xuất OEM/ODM, chúng tôi có thể sản xuất đường kính thân tùy chỉnh, độ dày tấm đế, chiều dài ren và nhãn hiệu theo yêu cầu kỹ thuật chính xác của bạn.

Cần thông số kỹ thuật tùy chỉnh hoặc giá xuất xưởng số lượng lớn? Hãy liên hệ với nhóm kỹ thuật của chúng tôi ngay hôm nay để nhận các danh mục kỹ thuật, chứng chỉ kiểm tra nhà máy (MTC) và báo giá FOB/CIF.
