Làm thế nào để sử dụng giàn giáo Cuplock?

Hệ thống giàn giáo cuplock là một hệ thống giàn giáo mô-đun, thường được làm bằng thép chất lượng cao với xử lý bề mặt mạ kẽm để kéo dài tuổi thọ. Hệ thống giàn giáo Cuplock bao gồm các bộ phận như thanh ngang, tiêu chuẩn dọc, dầm và jack đế điều chỉnh.

Thiết kế độc đáo của hệ giàn giáo cuplock là nút kết nối hình tròn theo tiêu chuẩn cuplock. Một nút có thể kết nối bốn sổ cái cuplock, cho phép lắp ráp nhanh chóng thành hệ thống giàn giáo an toàn. Nút tròn bao gồm một cốc đáy cố định và một cốc trượt trên cùng. Các nút được hàn theo tiêu chuẩn cuplock với khoảng cách 0,5 mét và các thanh ngang được cố định bằng cách xoay cốc trên cùng.

Kích thước của hệ giàn giáo cuplock phụ thuộc vào kích thước của tiêu chuẩn cuplock và sổ cái. Kích thước tiêu chuẩn cho sổ cái giàn giáo cuplock bao gồm 0,5m, 1,0m, 1,5m, 2,0m, 3,0m, v.v. và kích thước tiêu chuẩn cho tiêu chuẩn cuplock bao gồm 1,0m, 1,5m, 2,0m, 2,5m, v.v.

tiêu chuẩn giàn giáo cuplock

sổ cái giàn giáo cuplock

thiết bị khóa cốc

Cách sử dụng Giàn giáo Cuplock？

1. Lắp tấm đế: Lắp tấm đế và giắc cắm trên bề mặt bằng phẳng.

2. Lắp chuẩn cuplock: Lắp chuẩn cuplock lên tấm đế.

3. Lắp đặt sổ cuplock: Đưa các lưỡi dao ở hai đầu của sổ cuplock vào thiết bị khóa cốc theo tiêu chuẩn cuplock.

4. Khóa sổ cái cuplock: Xoay cốc trên cùng trong thiết bị khóa cốc theo tiêu chuẩn cuplock và cố định bằng cách gõ nhẹ bằng búa.

5. Lắp nẹp chéo cuplock: Lắp nẹp chéo cuplock để tăng cường độ ổn định và đảm bảo an toàn, ổn định cho kết cấu giàn giáo.

6. Lắp đặt sàn thao tác: Lắp ván đi bộ giàn giáo lên sổ cuplock, đồng thời lắp thêm lan can và ván chân để đảm bảo an toàn.

7. Lặp lại lắp ráp: Sử dụng các chốt kết nối để kết nối lớp thứ hai của tiêu chuẩn cuplock và lặp lại việc lắp đặt sổ cái cuplock, nẹp chéo cuplock, ván giàn giáo và các bộ phận khác.

Những lưu ý khi sử dụng hệ thống giàn giáo Cuplock

1. Kiểm tra bằng mắt: Trước khi sử dụng, hãy kiểm tra tất cả các bộ phận xem có bị hư hỏng không.

2. Khả năng chịu tải: Không vượt quá khả năng chịu tải của hệ thống giàn giáo. Đảm bảo trọng lượng của người lao động, vật liệu, dụng cụ nằm trong khả năng chịu tải trong quá trình sử dụng.

3. Ổn định theo chiều ngang: Điều chỉnh chân đế để đảm bảo hệ thống giàn giáo được thăng bằng. Nếu được dựng lên độc lập, hãy tuân theo quy tắc ổn định 3:1.

4. Đi lại an toàn: Sử dụng thang hoặc cầu thang giàn giáo an toàn và ổn định để tạo lối đi an toàn.

5. Đào tạo: Tất cả nhân viên phải được đào tạo về an toàn trước khi lắp ráp và tháo dỡ giàn giáo.

Ứng dụng của hệ thống giàn giáo Cuplock

Hệ thống giàn giáo cuplock có khả năng chịu tải cao và linh hoạt, có thể được sử dụng làm hệ thống giàn giáo và hệ thống hỗ trợ. Đặc điểm này làm cho nó không chỉ phù hợp cho các tòa nhà cao tầng mà còn phù hợp cho việc xây dựng cầu và đường hầm, đóng tàu, khu công nghiệp và các lĩnh vực khác.

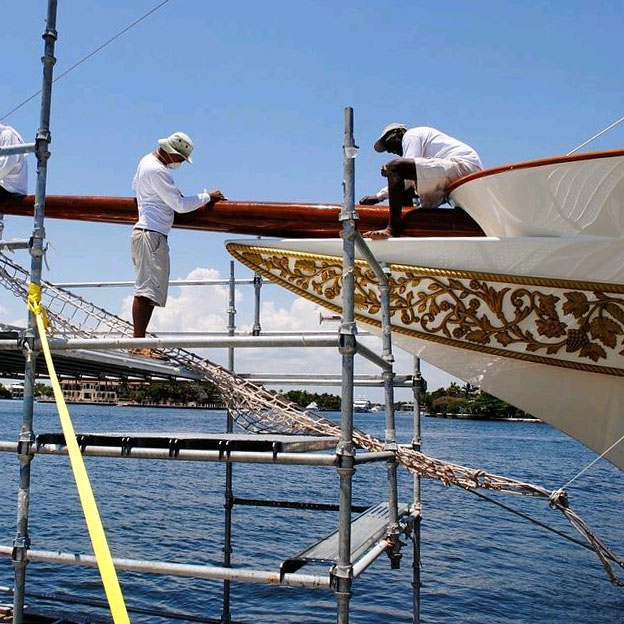

đóng tàu

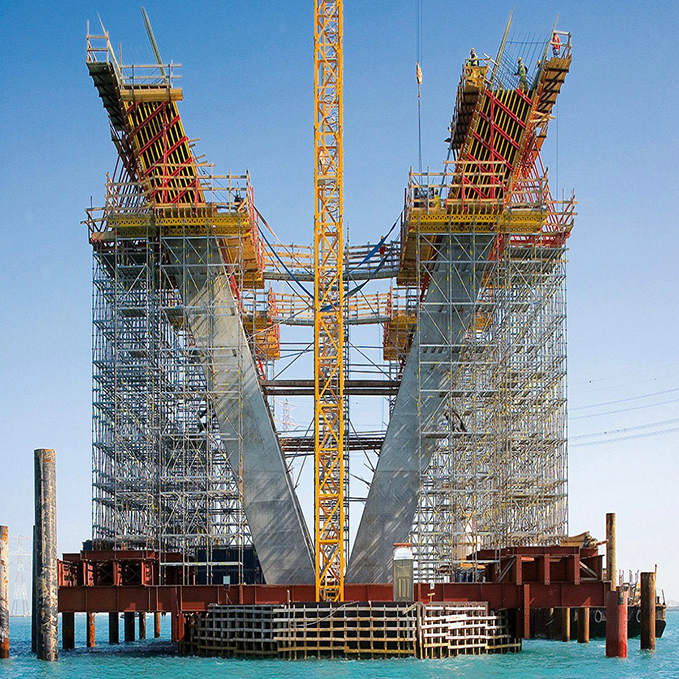

Xây dựng cầu

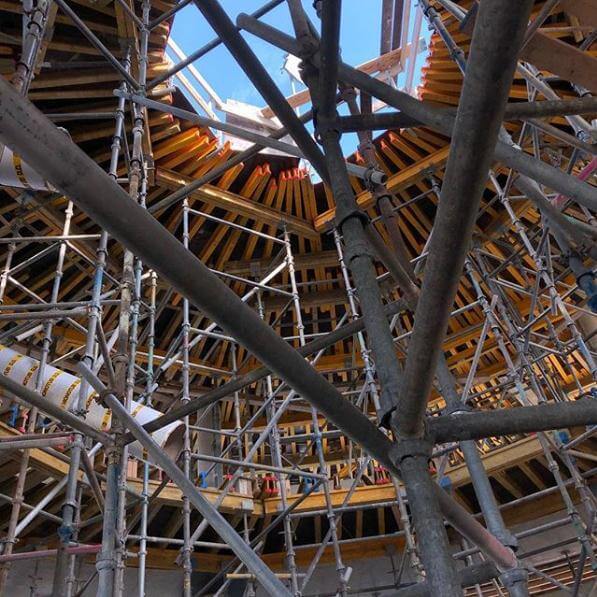

Tòa nhà hình tròn

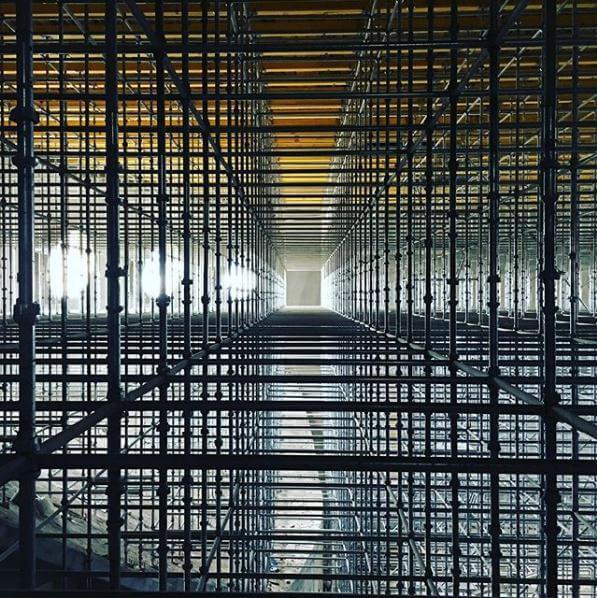

Tòa nhà cao tầng
